K oh Y oung Technolo g y Inc. 34  全部测试 : 测试所有坏板标记  应用已选对 : 仅应用于所选择的项目  应用到全部 : 将设置的参数应用于所有坏板标记中间界面 ( ② ) – CAM 条码校准模式  CAM 条码目录 : 已登录的 CAM 条码目录  连板数量 : 显示当前的连板数  ROI(mm): 设置 ROI 的坐标及尺寸  类型 : 设置 CAM 条码类型 (1D Data…

Koh Young Technology Inc.

- Verify : 在当前图片状态处理各种噪点及移动，将Feature所寻找的结果显示为数值的功能

 Comfirm : 适用设置事项

 Cancel : 不适用设置事项

 Exit : Test模式时结束

中部界面(②) – 坏版标记校准模式

 连扳数: 显示板的连板数

 ROI(mm): 设置ROI位置及尺寸

 图像平面: 选择照明

 背景: 为识别坏板标记颜色设置 Mask颜色

 临界值（1~255）: 调整阈值

 显示临界值: 在PCB Viewer看明暗对比图片

 最小面积比: 设置识别坏板标记的最小比率

 使用贴纸: 设置是否使用贴纸

- 灰度值: 贴纸检出Threshold

- 长度: 贴纸尺寸宽度

- 宽度: 贴纸尺寸高度

 测试: 测试坏板标记

Koh Young Technology Inc.

 全部测试: 测试所有坏板标记

 应用已选对:仅应用于所选择的项目

 应用到全部: 将设置的参数应用于所有坏板标记

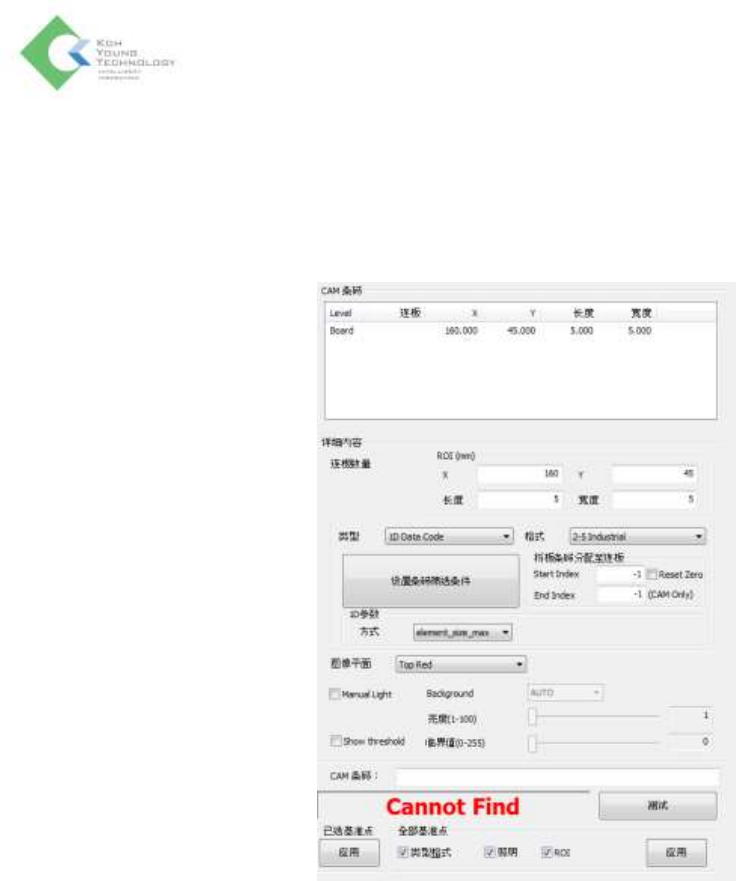

中间界面(②) – CAM条码校准模式

 CAM条码目录: 已登录的CAM 条码目录

 连板数量: 显示当前的连板数

 ROI(mm): 设置ROI的坐标及尺寸

 类型: 设置CAM条码类型 (1D Data Code, 2D Data Code)

 格式: 设置CAM条码格式

 将板条码分配至连板

- Start Index: 为按照各连板分配条形码的条形码起始文字位置

- End Index: 为按照各连板分配条形码的条形码结束文字位置

 图像平面: 选择Cam条码照明

 灰度腐蚀形状: 去除条码噪点设置值

 Manual Light: 设置Background、亮度、明暗对比

- Background: Cam条码背景颜色信息

- 亮度: 调整照明

- 明暗对比: 调整明暗对比

 Show threshold:在PCB Viewer看明暗对比图片

 Cam条码: 显示识别值

 测试: 测试CAM条码

 应用: 应用设置信息

Koh Young Technology Inc.

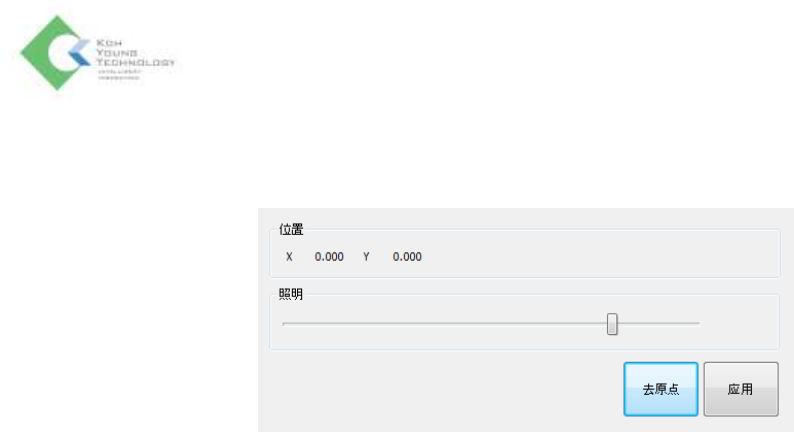

中间界面(②)–板模式

 位置: 板坐标的信息

 照明: 调整照明的亮度

 去原点: 移动到原点

 应用: 应用设置
