Koh Young Technology Inc.
36

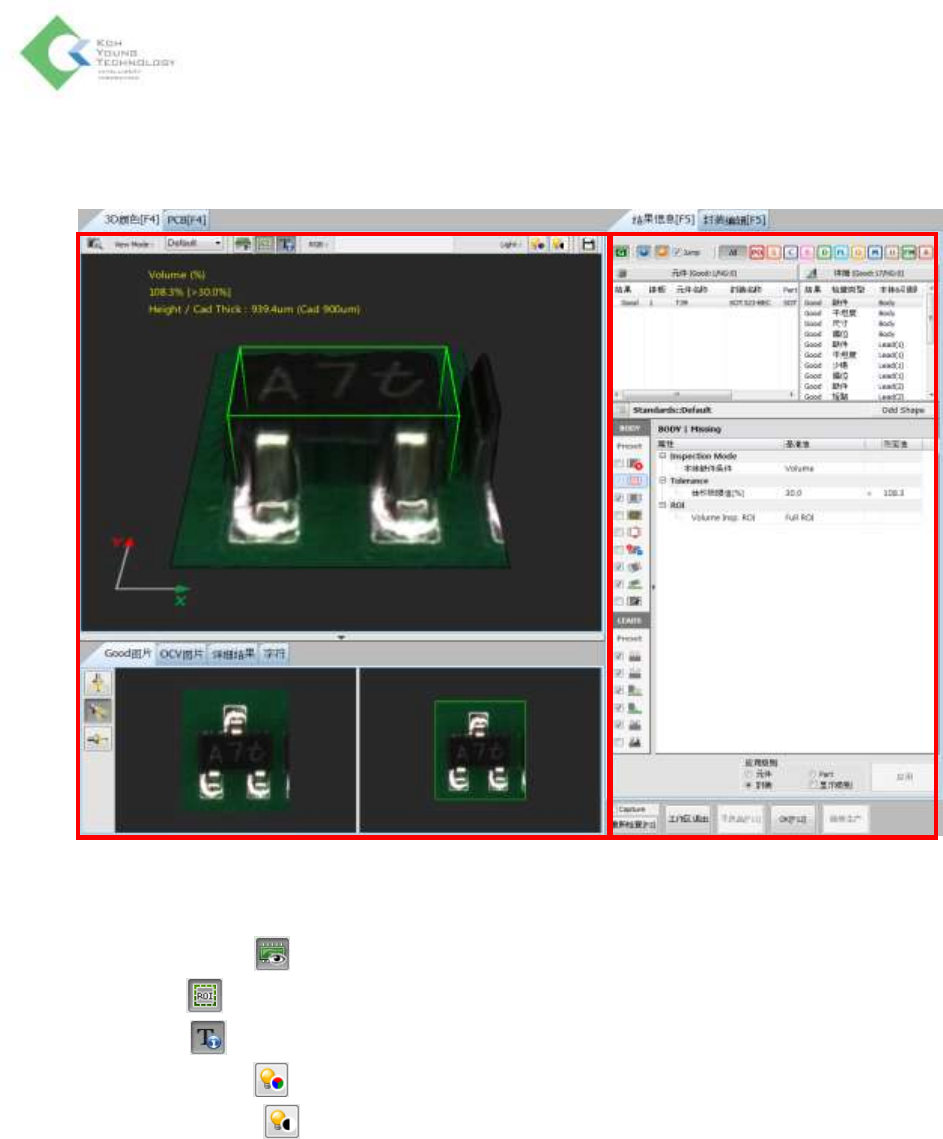

不良视图
左侧界面(①) – Color 3D[F4]
View Mode: 分为Default、None、RGB
Camera_UP : 显示扩张的2D图片.
ROI : 显示ROI.
Text : 显示检测结果
Light Joint : 显示Top、Middle、Botton接合处图片.
Light Joint2 : 显示Top、Middle、Botton接合处图片.
①
②
Koh Young Technology Inc.
37
左侧界面(①) – PCB[F4]
选择模式: 从下列项目中选择要使用的功能
- 元件: 可以编辑和检查的状态
- 未使用: 对选择的元件不进行检查
- 重新使用: 把设置成“未使用”的元件变更为可以检测的状态
T / M / B Light: 显示所选的元件的top、middle、bottom照明图片
Navigation Map: 显示所选的元件的位置
Good 图片: 显示Good图片
OCV图片
- 添加OCV图片: 添加所选的元件的OCV 图片
- 放大OCV: 所选的OCV图片放大后显示
Koh Young Technology Inc.
38
右侧界面(②) – 结果信息[F5]
: 选择下方元件目录中要显示的项目
- : 选择在元件目录中显示时是否要包括Good结果项目
- : 修改检测条件的项目在Defect View中自动显示为蓝灯，选择按钮时，在下方元件目
录中显示相应的项目
- : 点击检测算法的左侧按钮可以将用户指定的项目显示为橙色灯，以便进行过滤。根
据应用级别将统一应用于同一元件/料号/封装。
- : 按键盘的Up/Down方向键时，跳过显示蓝灯/橙色灯的项目，直接移至下一个项
目。
All: 全选下列项目
- PO: 选择Pad Overhang
- S: 选择Solder Fillet
- C: 选择Coplanarity
- B: 选择Bridge
- D: 选择Dimension
