K oh Y oung Technolo g y Inc. 66 Review 选项卡在 Review 选项卡，可确认检测结果的详细信息，并判断是 Pass 还是 NG PCB 。显示设置菜单菜单栏位于 Review 选项卡的左下侧，以多种模式显示结果图片。当点击或激活各菜单时，所选的菜单图标显示颜色。  : 使用 Cross Section 选项从任何方向都可以截断元件部分，以便检查元件本体和引脚状态。结果信息…

Koh Young Technology Inc.

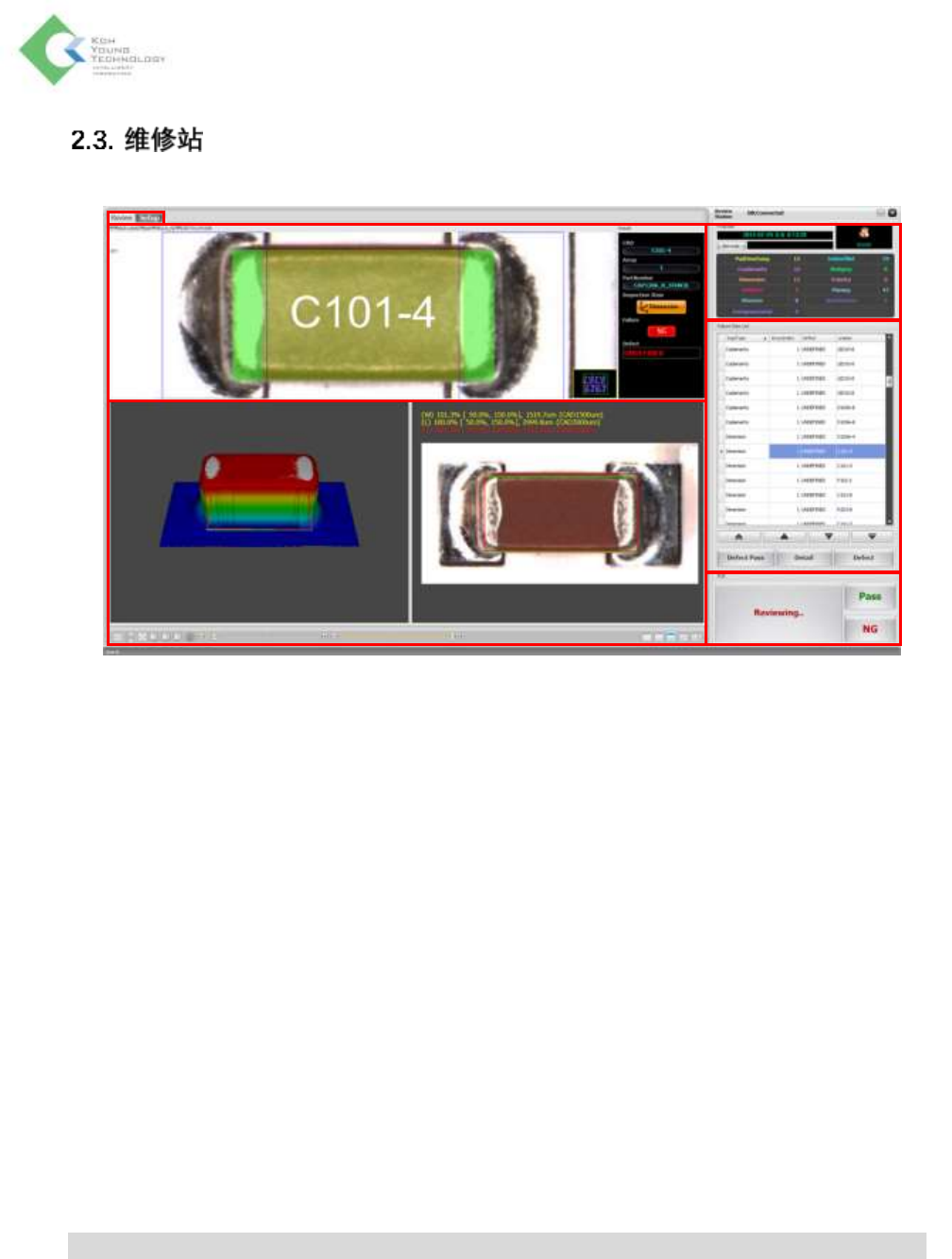

Main Tab (①):

是维修站的主要选项卡，位于显示窗的左上侧。

PCB View (②):

是维修站的PCB View。PCB View位于显示窗的左上侧。

2D/3D Result Images(③):

2D和3D结果图片显示在显示窗的左下侧。

PCB Information Panel(④):

检测日期、条形码、不良数量等PCB信息显示在PCB信息窗，位于显示窗的右上侧。

Failure Item List (⑤):

是不良项目目录，可选择不良元件和检查详细信息。该目录位于显示窗的中间。

PCB List (⑥):

是PCB目录，当检查各PCB的检测结果时使用。确认结果之后判断PCB是Pass还是NG，位于显示窗的右

下侧。

※ 注: 对维修站的详细内容，请参照维修站使用指南。













Koh Young Technology Inc.

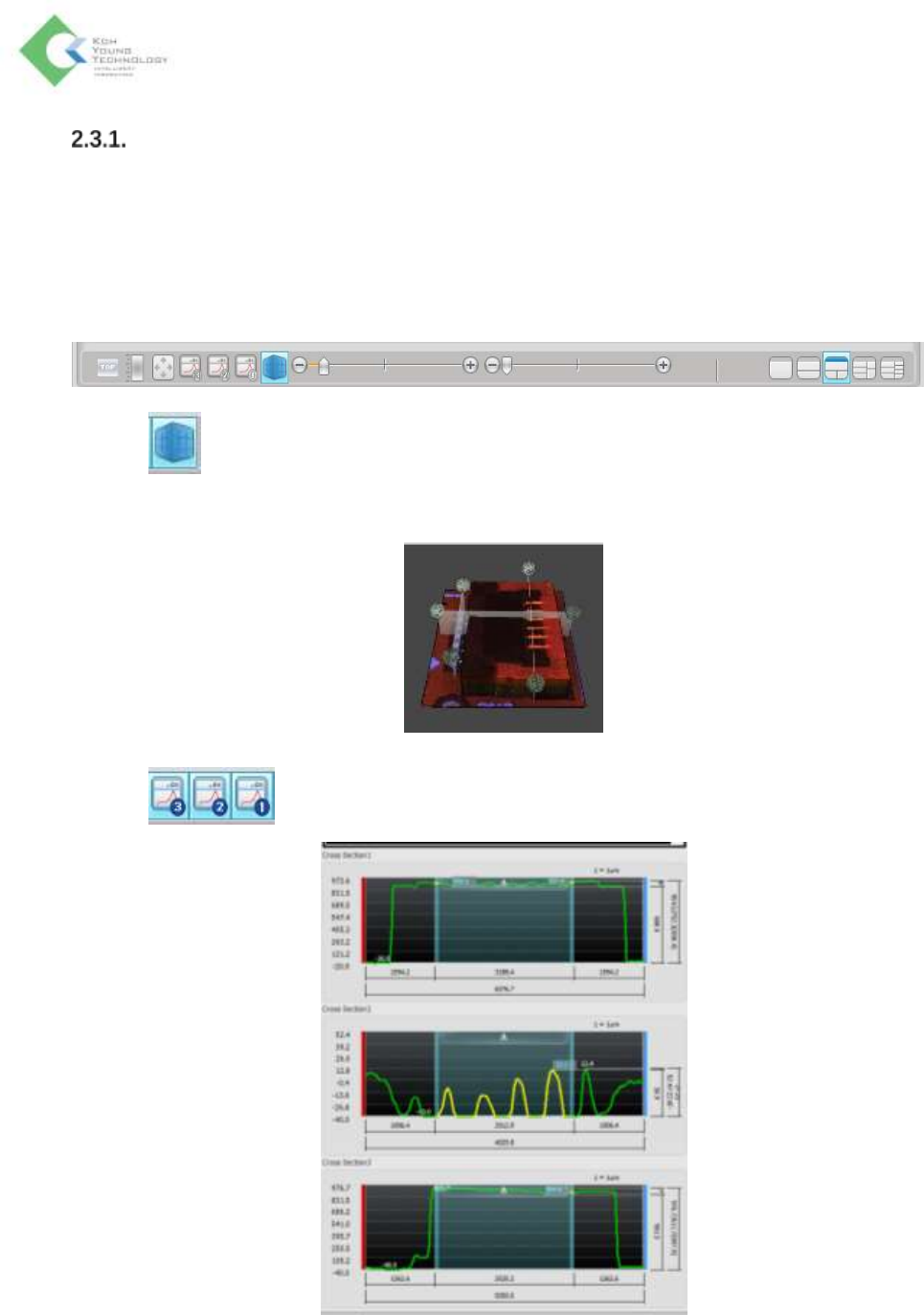

Review 选项卡

在Review选项卡，可确认检测结果的详细信息，并判断是Pass还是NG PCB。

显示设置菜单

菜单栏位于Review选项卡的左下侧，以多种模式显示结果图片。当点击或激活各菜单时，所选的菜单图

标显示颜色。

 : 使用Cross Section选项

从任何方向都可以截断元件部分，以便检查元件本体和引脚状态。结果信息窗和Sectional View(Cross

Section 1~3)窗将会出现。

 : 显示Cross Section 1~3部分画面

Koh Young Technology Inc.

 : 往四个方向移动3D图片

 : 显示顶部图片

 : 以颜色显示高度的3D图片
