K oh Y oung Technolo g y Inc. 74 3. 加载程式为了打开程式文件点击 AOIGUI 菜单中‘ 打开 ’( ) 按钮。或是点击打开按钮旁边的‘最近文件 ’( ) 按钮，选择最近打开的程式文件。显示如下的 PCB 设置画面，请进行程式加载入相关设置。 PCB 设置 – 程式加载设置界面

Koh Young Technology Inc.

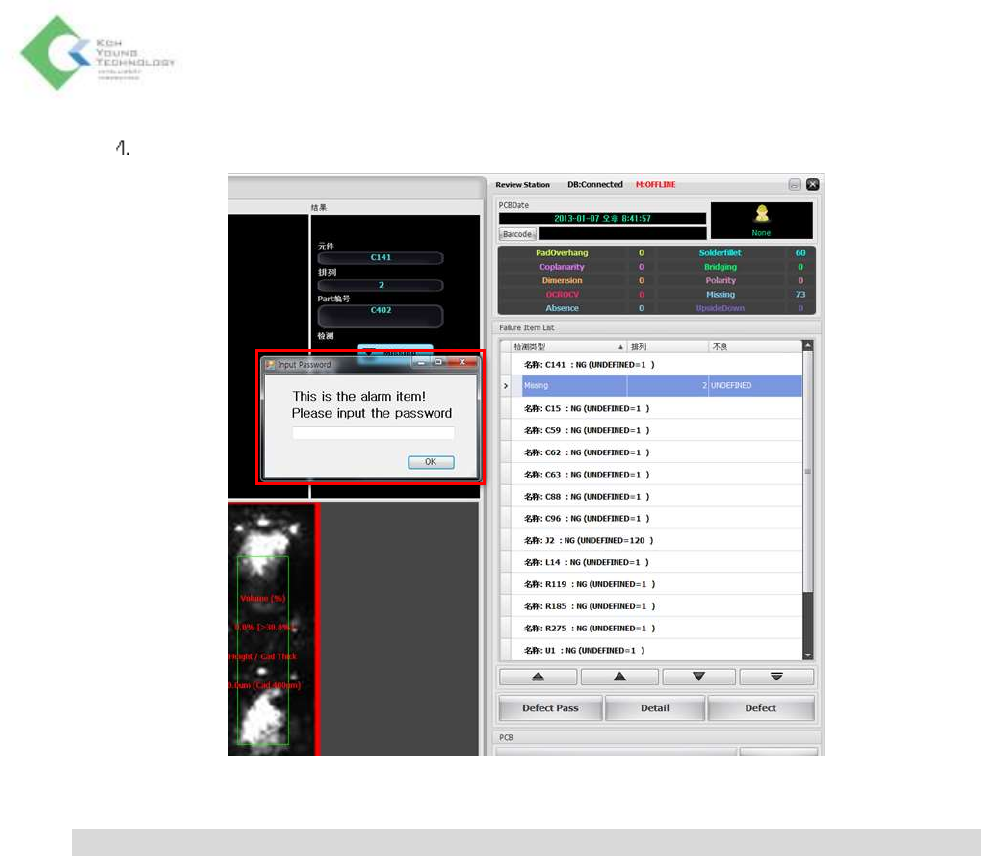

在维修站弹出 ‘Input Password’,输入密码。

※ 注: 有关维修站的详细说明请参照维修站用户手册。

Koh Young Technology Inc.

3. 加载程式

为了打开程式文件点击AOIGUI菜单中‘打开’( )按钮。或是点击打开按钮旁边的‘最近文件’( )按钮，选

择最近打开的程式文件。显示如下的 PCB设置画面，请进行程式加载入相关设置。

PCB设置 – 程式加载设置界面

Koh Young Technology Inc.

Item

Description

PCB 信息

 PCB 名称: 引导板的型号名.

 X (长度): 板的横向长度

 Y (宽度): 板的纵向长度

 PCB 上/下方: 选择正/反面

 角度方向

- Counter Clockwise: 指定逆时针方向元件角度体系

- Clockwise: 指定顺时针方向元件角度系统

 忽视焊盘基准点缺陷: 焊盘基准点检查失败时进行检查

 PCB 料号编.: 与MES通信时指定 PCB 料号编号

 面板料号编.: 与MES通信时指定面板料号编号

 将所有局部基准点要改为焊盘基准点: 对连板, 将设定为局部基准点

的基准点全部改为焊盘基准点

传送带宽度

 调整传送带宽度: 以所记录的值为基准调整传送带宽度

 板旋转: 将载入的板顺时针方向或者逆时针方向旋转

多供应商检测条件

 多供应商检测条件: 添加和删除多供应商

坏点

 以Missing 方式判定坏点: 在连板上适用坏板标记的情况下，以

Missing率为基准自动判定坏板标记

设置 FOV中心

 至高度大于（）的元件: 输入要放在FOV中心的元件的高度

设置为不使用

 使用: 从元件、料号、封装中选一

切换程式

 使用: 使用变更程式选项

Barcode on component

for mes

 选择要与MES联动的项目

- None: 不使用此功能.

- PCB: 将指定的连板与指定的元件定为PCB的代表条码

- 连板:将指定的元件定为连板的代表条码

- All: 使用当前程式中设置的所有条码.

ETC

 初始化料号角度: 初始化从Library载入的料号角度

 Check Pkg. JOB&DB: 确认封装库信息，以当前的程式进行更新

 应用: 适用更改的事项

 取消: 取消并不保存更改的事项

Lighting Control

 根据基板调整3D照明亮度 (在AOIConfig设置选项时激活)
