Koh Young Technology Inc.
74
3. 加载程式
为了打开程式文件点击AOIGUI菜单中‘打开’( )按钮。或是点击打开按钮旁边的‘最近文件’( )按钮，选
择最近打开的程式文件。显示如下的 PCB设置画面，请进行程式加载入相关设置。

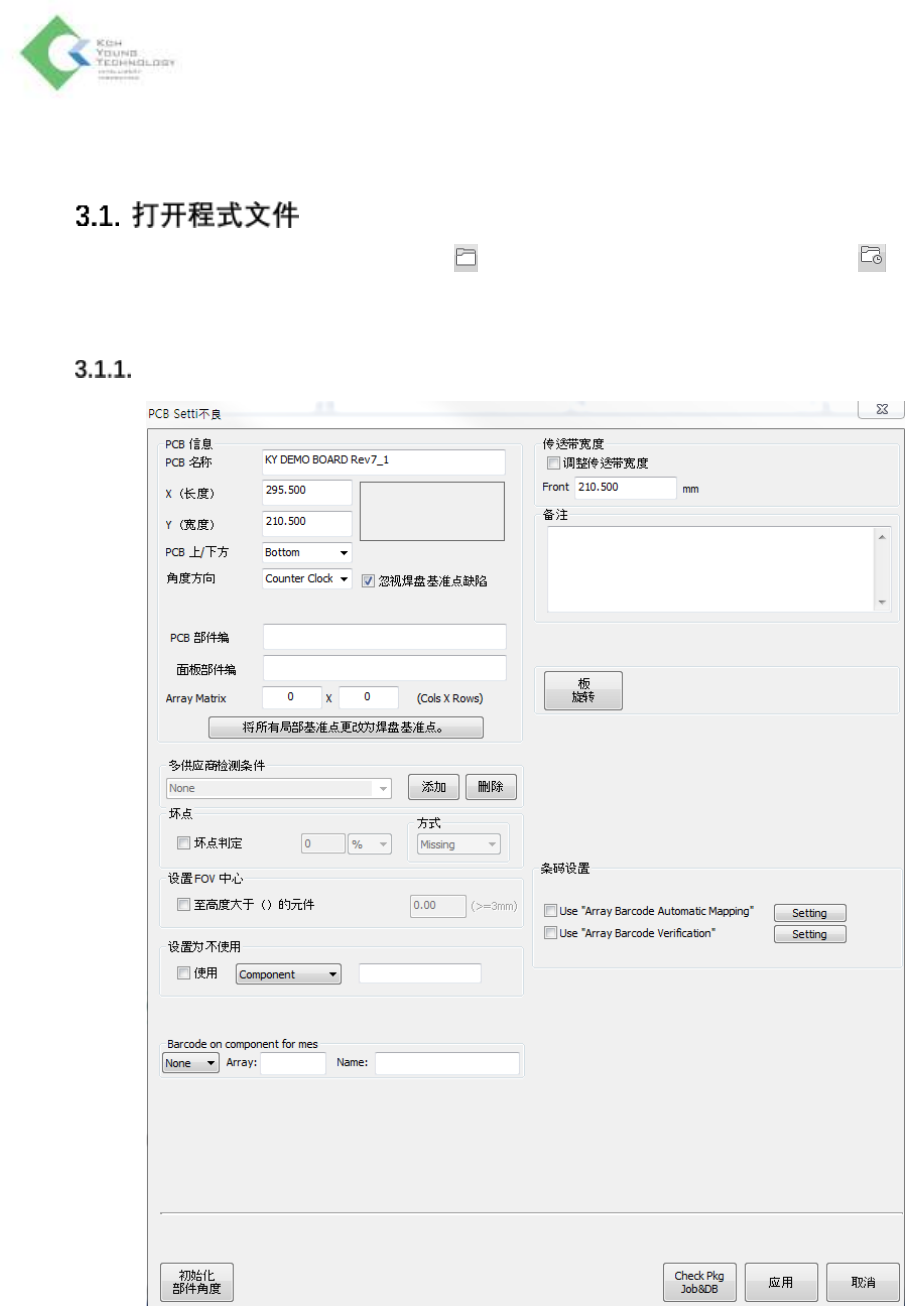

PCB设置 – 程式加载设置界面
Koh Young Technology Inc.
75
Item
Description
PCB 信息
PCB 名称: 引导板的型号名.
X (长度): 板的横向长度
Y (宽度): 板的纵向长度
PCB 上/下方: 选择正/反面
角度方向
- Counter Clockwise: 指定逆时针方向元件角度体系
- Clockwise: 指定顺时针方向元件角度系统
忽视焊盘基准点缺陷: 焊盘基准点检查失败时进行检查
PCB 料号编.: 与MES通信时指定 PCB 料号编号
面板料号编.: 与MES通信时指定面板料号编号
将所有局部基准点要改为焊盘基准点: 对连板, 将设定为局部基准点
的基准点全部改为焊盘基准点
传送带宽度
调整传送带宽度: 以所记录的值为基准调整传送带宽度
板旋转: 将载入的板顺时针方向或者逆时针方向旋转
多供应商检测条件
多供应商检测条件: 添加和删除多供应商
坏点
以Missing 方式判定坏点: 在连板上适用坏板标记的情况下，以
Missing率为基准自动判定坏板标记
设置 FOV中心
至高度大于（）的元件: 输入要放在FOV中心的元件的高度
设置为不使用
使用: 从元件、料号、封装中选一
切换程式
使用: 使用变更程式选项
Barcode on component
for mes
选择要与MES联动的项目
- None: 不使用此功能.
- PCB: 将指定的连板与指定的元件定为PCB的代表条码
- 连板:将指定的元件定为连板的代表条码
- All: 使用当前程式中设置的所有条码.
ETC
初始化料号角度: 初始化从Library载入的料号角度
Check Pkg. JOB&DB: 确认封装库信息，以当前的程式进行更新
应用: 适用更改的事项
取消: 取消并不保存更改的事项
Lighting Control
根据基板调整3D照明亮度 (在AOIConfig设置选项时激活)
Koh Young Technology Inc.
76
设置FOV中心
检查特定高度以上的大元件时，自动置于 FOV中央后检查的功能。使用 FOV Center 功能的话，对于
会发生误差的大元件能够提高检测性能。
点击PCBSettings & Info按钮设置 FOV 中心点击“Set Component At The Center Of Fov
Higher Than”框
以um为单位输入标准高度
点击“应用”保存程式文件执行FOV Optimize
<示例>
在PCBSettings & Info窗，在“Set component At The Center Of FOV Higher Than”框里输入“5”时，FOV
Optimize 选项卡会显示如下：
Thickness/Fov.Center: 在元件列表确认元件的“Thickness”，选择右侧“Fov.Center”能单独设置
FOV Center。
Component Position: 在元件位置里对选择“Auto Position”的元件会适用 FOV Center 功能,
单独设置FOV Center 或 Offset的元件会维持其设定状态。
