K oh Y oung Technolo g y Inc. 82 4. 生成 程式 文件 为了用 ZENITH 实行 3D 检测，必须生成和定义封装尺寸 、检测区域等的各元件的详 细信息，并另存为程 式文件。程式文件包含着所需的精确 检测条件记录，有助于实行 检测和得到更准确的结果。 本章讲述生成程式文件的详细程序。 步骤 1: 在 ePM -AOI 将 Gerber 文件转换为 KYPCB 文件 导入原文件 (Gerber 文件 , …
Koh Young Technology Inc.
81
运行AOIGUI时自动导入最近打开的程式文件的功能。如要使用该功能，请如下进行设置。
请将AOIConfig > UI > Use Auto Job Loading项目设为“True”。设为“False”时，不会显示提问
是否激活Auto Job Loading的弹出窗。
运行AOIGUI时，弹出是否加载最近打开的程式文件的对话窗。
点击“是”时，加载最近打开的程式文件，点击“否”时，弹出“打开程式文件”窗口。
Koh Young Technology Inc.
82
4. 生成程式文件
为了用ZENITH实行3D检测，必须生成和定义封装尺寸、检测区域等的各元件的详细信息，并另存为程
式文件。程式文件包含着所需的精确检测条件记录，有助于实行检测和得到更准确的结果。
本章讲述生成程式文件的详细程序。
步骤1: 在ePM-AOI将Gerber文件转换为KYPCB文件
导入原文件(Gerber文件, Placement CAD文件)，设置PCB尺寸、Mask Pin、封装、连板和基准点。然后
将它导出为KYPCB文件。
步骤2: 基准点校准
导入保存在ePM-AOI的KYPCB文件，在AOI GUI 综合选项卡上实行基准点校准。基准点校准包括找出
合适的基准点标记、登录尺寸和位置的过程。
还有其他选项，包括坏标记校准和CAM barcode校准。
步骤3: 采集图片
KYPCB数据库的基本图片并不清晰，难以生成程式文件。因此，许多实际图片应与KYPCB数据相结合。
只有具备各元件的更精确的信息和有关检测条件时，才可存为程式文件。
步骤4: CRD导入
CRD(Component Reference Designator)文件被封装、料号和角度信息等所导入的CAD数据获得更新。
步骤5: 库管理器&封装登录
设置检测条件之前登录封装信息，包括封装类型和尺寸。封装登录是3D检测的最重要因素。封装信息
登录正确时，可节省Fine-tuning时间。
步骤6: 设置检测条件
将所有元件信息和检测条件保存在程式文件里。元件分为Standard和Chips。各不良类型的条件可在选
项选项卡的检测条件选项卡上编辑。
Koh Young Technology Inc.
83

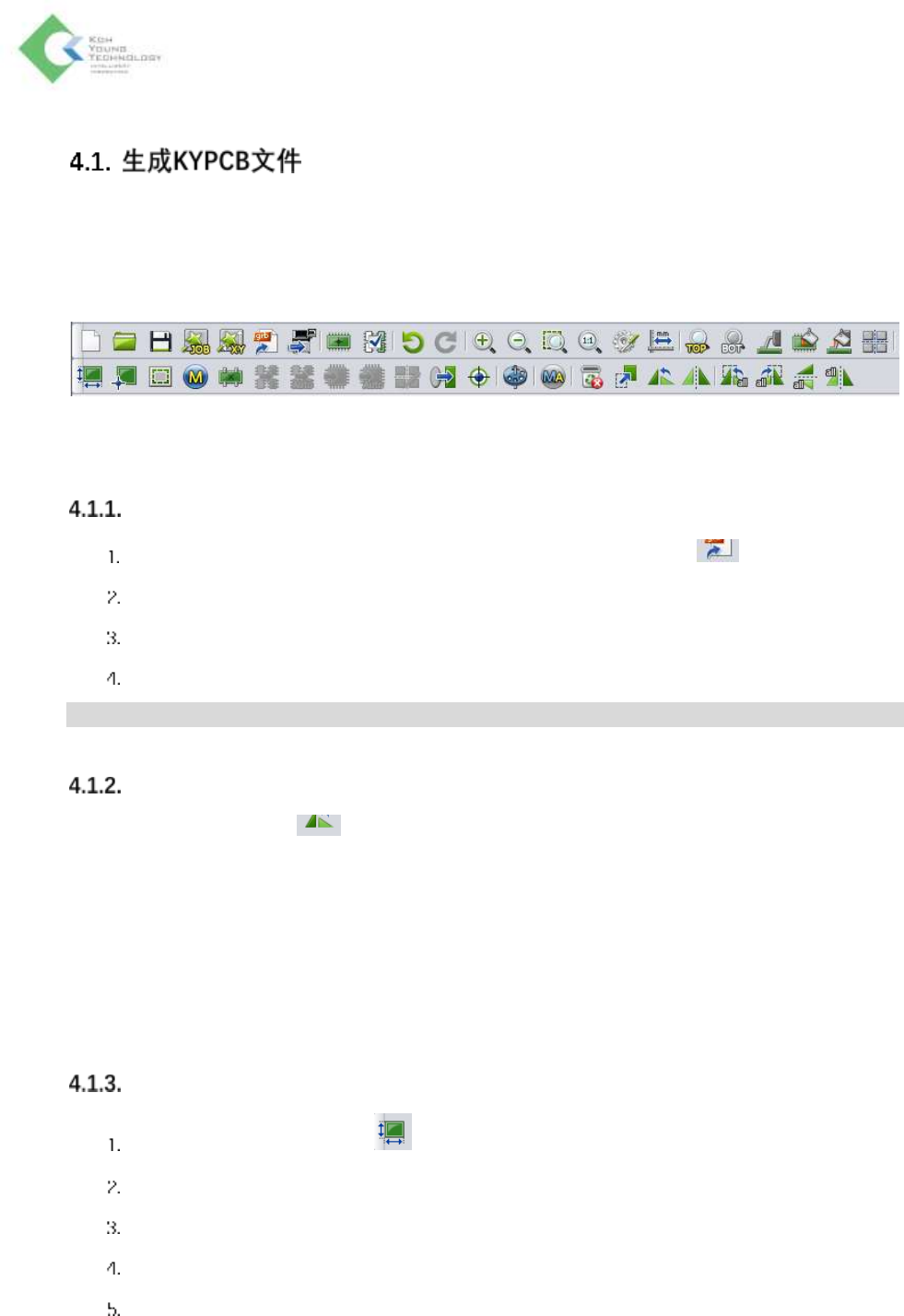

生成程式文件的第一步为在ePM-AOI上生成KYPCB文件。KYPCB文件包括尺寸、Mask Pin、封装和基准
点等重要PCB信息。这些数据在AOI GUI上被用于生成程式文件。
主菜单位于ePM-AOI主界面的左上侧。这些功能主要被用于生成KYPCB文件。
本节讲述ePM-AOI的编程程序。
导入Gerber文件(* grb)
点击桌面的ePM-AOI捷径执行ePM-AOI，点击并打开主菜单的Gerber 。
选择Gerber文件。如果没有Gerber文件，选择可载入的文件所在的文件夹。
选择基本Gerber文件。
点击Import。
※ 注: 按着Ctrl key点击鼠标左键，可选择多个文件。
旋转Gerber文件
• 点击主菜单的Rotate ，旋转Gerber文件。
• 在右侧的Option选项卡，选择‘Gerber Object’和点击Select Target All。
• 选择Rotation Angle (90,180, 270)。
• 选择Origin for rotation。
• Board Origin/Center by Selection/Center by All Selection
• 点击Rotation按钮。
设置板尺寸
点击主菜单的Board Size图标 。
在PCB Viewer上拖拉鼠标，设置板尺寸。
在右侧的Option选项卡上也可编辑PCB尺寸。
右侧的Option选项卡的Calculate Gerber激活时，自动计算板尺寸。
点击Apply按钮。
