Koh Young Technology Inc.
83
生成程式文件的第一步为在ePM-AOI上生成KYPCB文件。KYPCB文件包括尺寸、Mask Pin、封装和基准
点等重要PCB信息。这些数据在AOI GUI上被用于生成程式文件。
主菜单位于ePM-AOI主界面的左上侧。这些功能主要被用于生成KYPCB文件。
本节讲述ePM-AOI的编程程序。
导入Gerber文件(* grb)
点击桌面的ePM-AOI捷径执行ePM-AOI，点击并打开主菜单的Gerber 。
选择Gerber文件。如果没有Gerber文件，选择可载入的文件所在的文件夹。
选择基本Gerber文件。
点击Import。
※ 注: 按着Ctrl key点击鼠标左键，可选择多个文件。
旋转Gerber文件
• 点击主菜单的Rotate ，旋转Gerber文件。
• 在右侧的Option选项卡，选择‘Gerber Object’和点击Select Target All。
• 选择Rotation Angle (90,180, 270)。
• 选择Origin for rotation。
• Board Origin/Center by Selection/Center by All Selection
• 点击Rotation按钮。
设置板尺寸
点击主菜单的Board Size图标 。
在PCB Viewer上拖拉鼠标，设置板尺寸。
在右侧的Option选项卡上也可编辑PCB尺寸。
右侧的Option选项卡的Calculate Gerber激活时，自动计算板尺寸。
点击Apply按钮。
Koh Young Technology Inc.
84
设置板原点
点击主菜单的Board Origin 。
以改变板原点，可匹配板的方向。默认设置为Left Right。
删除不必要的Gerber数据
点击主菜单的Delete 。
在右侧的Option选项卡上，选择Gerber Object或Gerber Aperture等Gerber数据的删除范围。
点击Option选项卡的Delete，或者在PCB Viewer上选择要删除的区域后点击Delete。
设置工作区域
点击主菜单的Work Area 。
在右侧的Option选项卡上，选择Section Area (Work Area/Excluded Work Area)和Type
(Rectangle/Any Shape)，或者在PCB Viewer上拖拉鼠标，选择工作区域。
点击Option选项卡的OK。
※注:上述内容不能适用于基准点。用Block Array时，只选一个Array。
载入CAD文件
点击主菜单的XY 。
选择并载入有关的CAD文件。CPL Step2 – Format Setting窗则自动出现。
在CPL窗的Format Setting项目，改变Separator和Unit。
在CPL窗中间的文字框，按顺序设置Cad信息。
点击Apply to Table
点击Appending Import并适用。
确认是否有问题之后，载入CAD文件。
※注: 如果用户点击Newly Import，最后文件被删除，并载入新的CAD文件。
Koh Young Technology Inc.
85

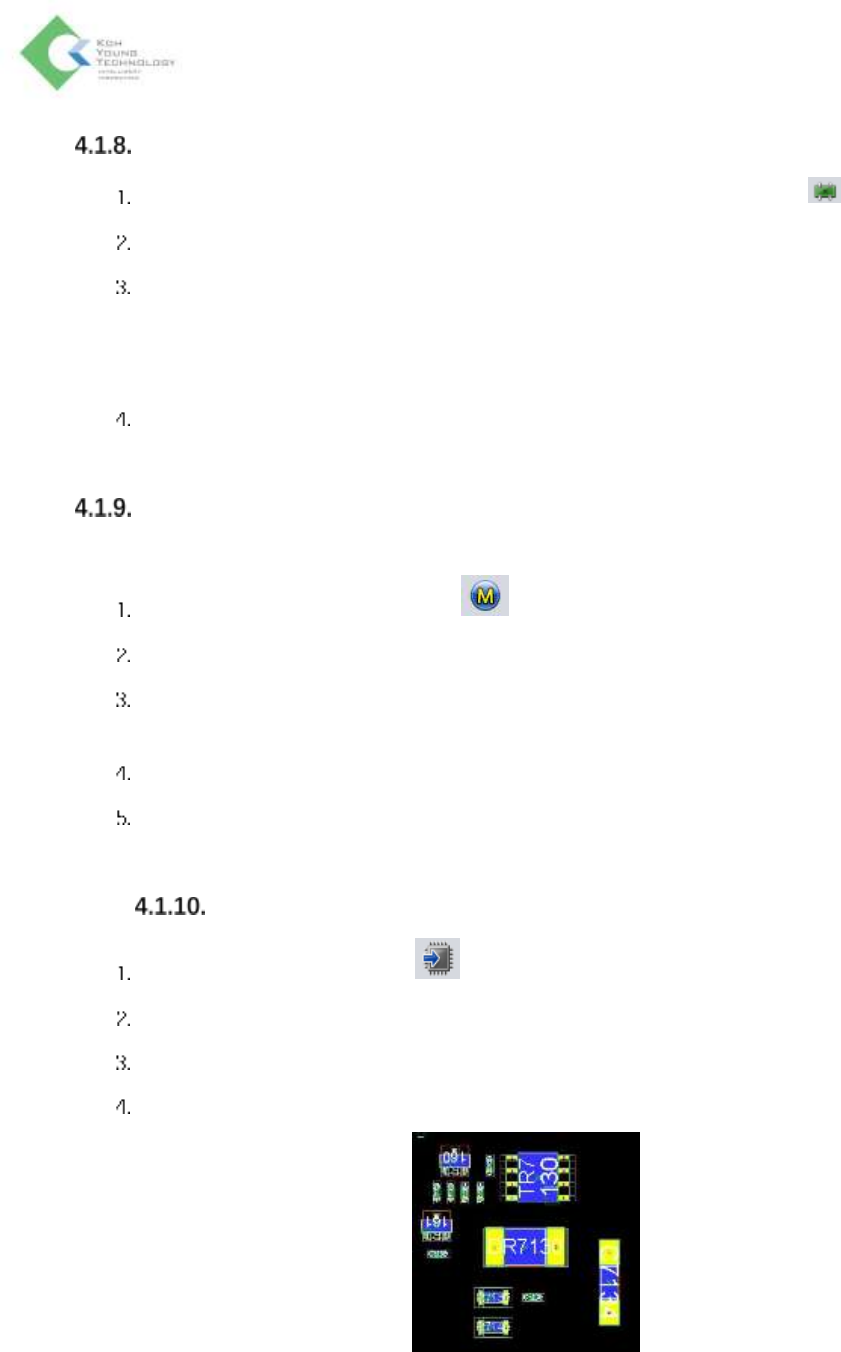

匹配CAD文件与Gerber文件
为了匹配CAD文件与Gerber文件，点击主菜单的Fit Cad Centroid & Gerber 。
在PCB View上选择元件，以拖拉鼠标选择要匹配的Gerber焊盘区域。
在右侧的Option选项卡选择要移动的对象。
元件: 移动CAD
Gerber: 移动Gerber Object
请点击Apply。
生成Mask Pin
通过Mask Pin生成，可复制分开的Reference Film，还能将它适用于Mask Pin Film
点击主菜单的Mask Pin generation 。
在右侧的Option选项卡上自动显示Layer Name和Type。在弹出窗口上点击OK。
所生成的Mask Pin Film名的形式为‘MP_’加上相应的ref. Film，比如: MP_TopPaste。外边线Laye
r从焊盘Layer分离时,
将Ref.Film换为外边线Layer。
生成Mask Pin。Mask Pin名应该相同。
添加Footprint
点击主菜单的Add Footprint 。
在PCB View上点击元件，以拖拉鼠标选择焊盘数据。
在右侧的Option选项卡上点击Add Footprint。
对未显示的封装，手动添加封装。
