Koh Young Technology Inc.
89
应用
点击右下侧的应用按钮。
在界面右下侧的应用范围中勾选已选基准点时，校准仅适用于所选择的基准点。
应用范围中勾选全部基准点时，校准适用于所有基准点。

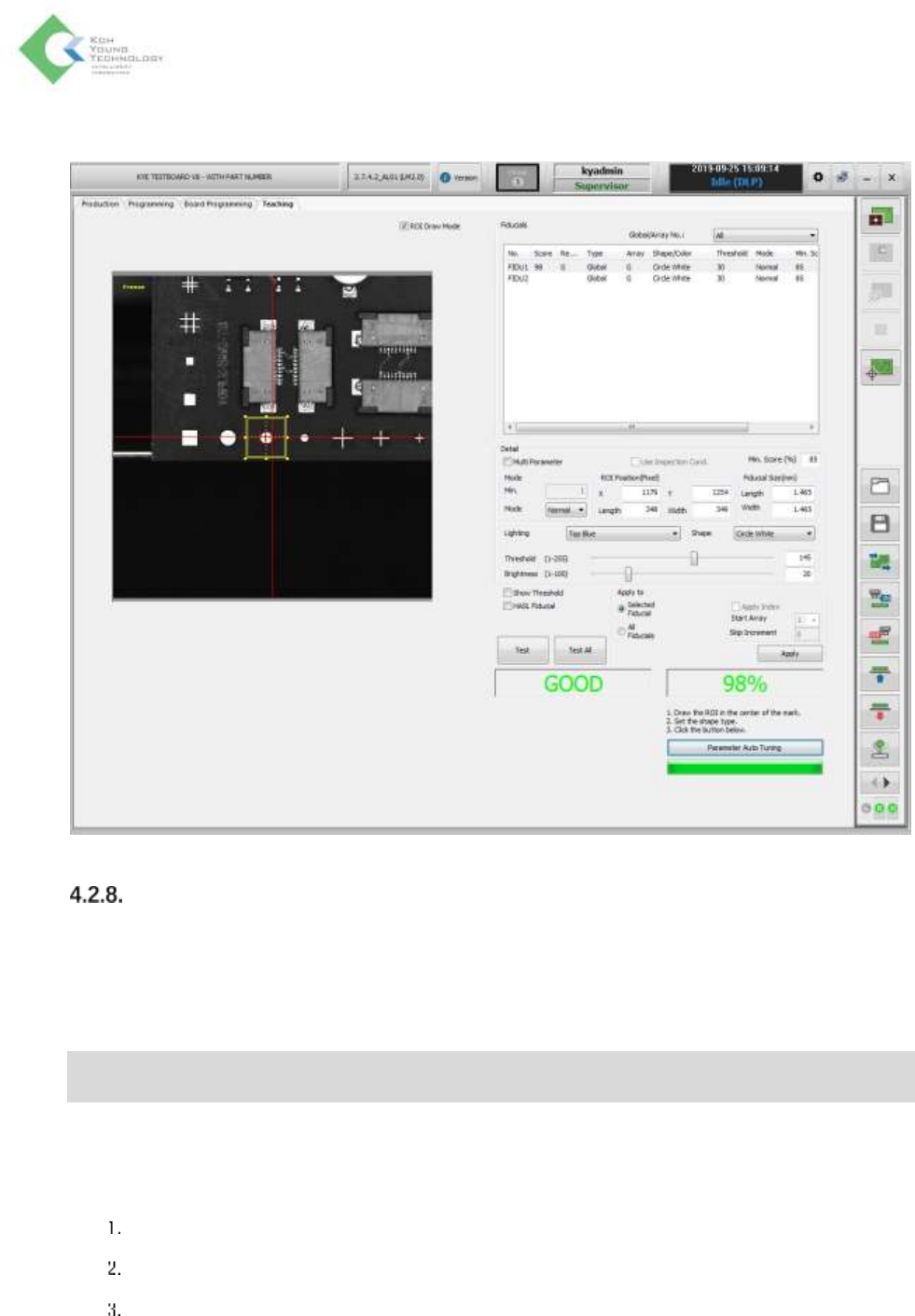

自动校准基准点 (Fiducial Auto Teaching)
自动校准基准点是在校准基准点的步骤中，只要设定基准点的形状和ROI，即可自动校准其余参数并设
定最佳基准点的功能。
※ 制约事项
- 基准点标记（Fiducial Mark）的最小尺寸应在10x10像素以上。
- 需要找出的基准点标记应位于ROI的中心。
使用方法
1. 运行 AOIGUI 后，打开程式文件。
2. 在校准选项卡中设置 ROI 后选择校准形状。
3. 点击右下方的 Parameter Auto Tuning。
Koh Young Technology Inc.
90
4. 参数校准正常时显示为“GOOD”，且直接应用校准后的设定值。
Array Group Fiducial
Array Group Fiducial为按照个别Array可以设置Group Fiducial的补正范围的功能。将使用原有的Local
Fiducial按各别Array设置Fiducial的补正范围的情况下，提出了检查板时所需的Cycle time增加而降低生
产率的问题。用Array Group Fiducial功能以特定Array Group单位设置Fiducial补正范围而缩短检查各
Array的Fiducial时所需的时间并增大生产率。
※ 注: Array Group Fiducial以 Global Fiducial标准生成。因此本地 / 焊盘类型的基准点变更为
Global Fiducial后登陆为Array Group Fiducial。
作业程序
将Global Fiducial变更为 Array Group Fiducial
运行AOI GUI
选项选项卡选择封装编辑选项卡
选择要变更为Array Group Fiducial的Fiducial
Koh Young Technology Inc.
91
点击鼠标右键选择Edit菜单

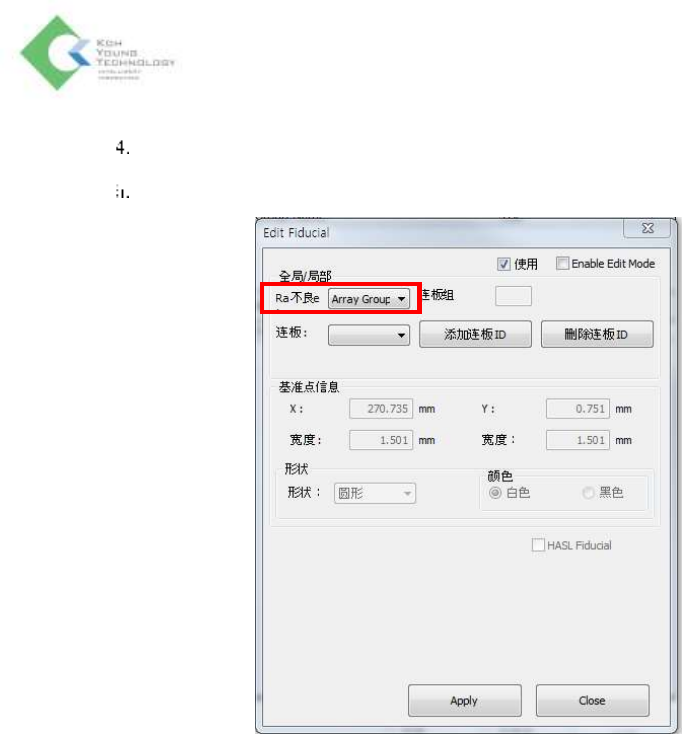

出现Edit Fiducial窗，设置Range为Array Group后点击Add array ID
