K oh Y oung Technolo g y Inc. 93 可选的校准坏板标记校准程序点击选项选项卡。界面左上侧的编程菜单中点击添加时会弹出添加新对象窗口。点击 Bad Mark 选项卡。确认选项选项卡界面中间 X/ Y 坐标显示的坏板标记的位置。在添加新对象窗口的 ROI 位置，输入坏板标记的坐标信息。在添加新对象窗口的 ROI 位置，输入坏板标记的尺寸和连板号。为了将坏板标记适用于所有连板，…

Koh Young Technology Inc.

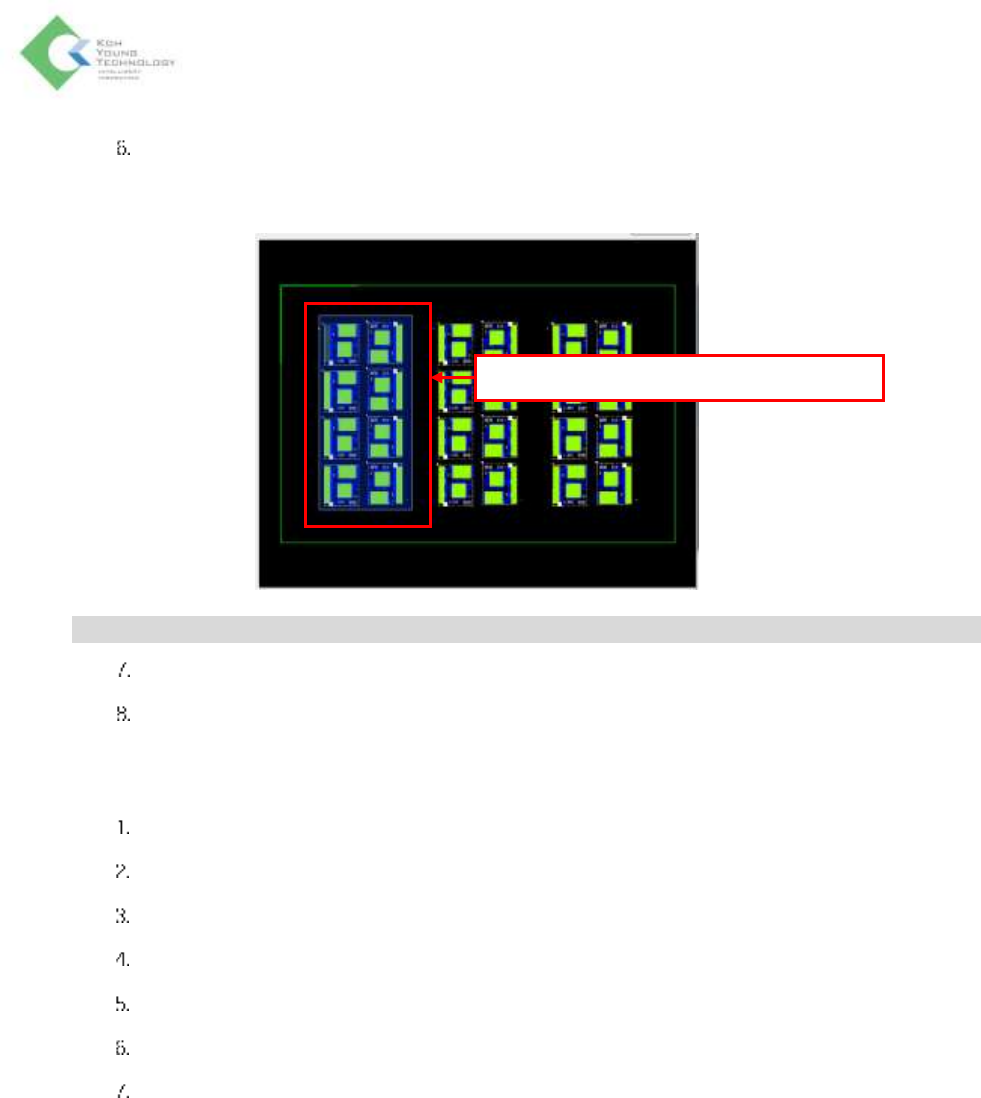

Use board array Info: 目前使用的程式文件有Array group时使用的功能。选择此项目时，若在

目录显示 Array Group，请选择适当的 Array Group。在 PCB 视图用鼠标拉选含Array Group

的连板目录。

※注: 特定区域的 Array将要添加在相等集团时，点着键盘的 Ctrl 键用鼠标设置区域。

重复2 ~ 5项过程，将Global Fiducial全部变更为Array Group Fiducial。

选项选项卡选择 ‘FOV Optimize’ 选项卡重新构成FOV。

将连板集团Fiducial变更为地球性Fiducial

运行AOI GUI

选项选项卡选择编辑‘封装’ 选项卡

选择要变更为Global Fiducial的Fiducial

点击鼠标右键选择‘Edit’菜单.

出现‘Edit Fiducial’窗，设置 ‘Range’为 Global

重复2 ~ 5项过程过程，将Array Group Fiducial 全部变更为Global Fiducial

选项选项卡选择 ‘FOV Optimize’ 选项卡重新构成FOV。

Select the array list that registerd as an Array Group.

Koh Young Technology Inc.

可选的校准

坏板标记校准程序

点击选项选项卡。

界面左上侧的编程菜单中点击添加时会弹出添加新对象窗口。

点击Bad Mark选项卡。

确认选项选项卡界面中间X/Y坐标显示的坏板标记的位置。

在添加新对象窗口的ROI位置，输入坏板标记的坐标信息。

在添加新对象窗口的ROI位置，输入坏板标记的尺寸和连板号。

为了将坏板标记适用于所有连板，在添加新对象窗口的Multi项目，勾选Create All 连板。

点击创建。

点击综合选项卡，点击界面右上侧的坏板标记按钮，进入坏板标记设置界面。

从坏板标记目录中确认是否在各连板上生成坏板标记。

从界面中间右侧中间的图像 Plane目录中选择适当的照明。

上方红色具有最佳识别率，但因PCB弯曲而可能会造成误报。中间绿色或中间蓝色比较稳定，

但识别率会按条件出现变动。请按中间->下方->上方的顺序调整照明。

点击右下侧的测试按钮，测试坏板标记识别率

坏板标记校准结果

坏板标记校准结果显示在综合选项卡的右下侧。当识别率较低时，适当调整明暗对比。

当坏板标记校准失败时，回到选项选项卡查看各连板找出最佳条件。

Koh Young Technology Inc.

用户定义坏板标记(Bad mark)功能

以程式文件(Job File)连板中指定坏板标记连板，可以使该连板跳过检测。

1. 请加载程式文件后，移动至编程(Programming)栏。

2. 在鼠标动作模式中选择 User BadMark。

3. 若以拖动来选择想要的连板，如下设为 User BadMark。
