K oh Y oung Technolo g y Inc. 94 用户定义坏板标记 (Bad mark) 功能以程式文件 (Job File) 连板中指定坏板标记连板，可以使该连板跳过检测。 1. 请加载程式文件后，移动至编程 (Programmi ng) 栏。 2. 在鼠标动作模式中选择 User BadMark 。 3. 若以拖动来选择想要的连板，如下设为 User BadMark 。

Koh Young Technology Inc.

可选的校准

坏板标记校准程序

点击选项选项卡。

界面左上侧的编程菜单中点击添加时会弹出添加新对象窗口。

点击Bad Mark选项卡。

确认选项选项卡界面中间X/Y坐标显示的坏板标记的位置。

在添加新对象窗口的ROI位置，输入坏板标记的坐标信息。

在添加新对象窗口的ROI位置，输入坏板标记的尺寸和连板号。

为了将坏板标记适用于所有连板，在添加新对象窗口的Multi项目，勾选Create All 连板。

点击创建。

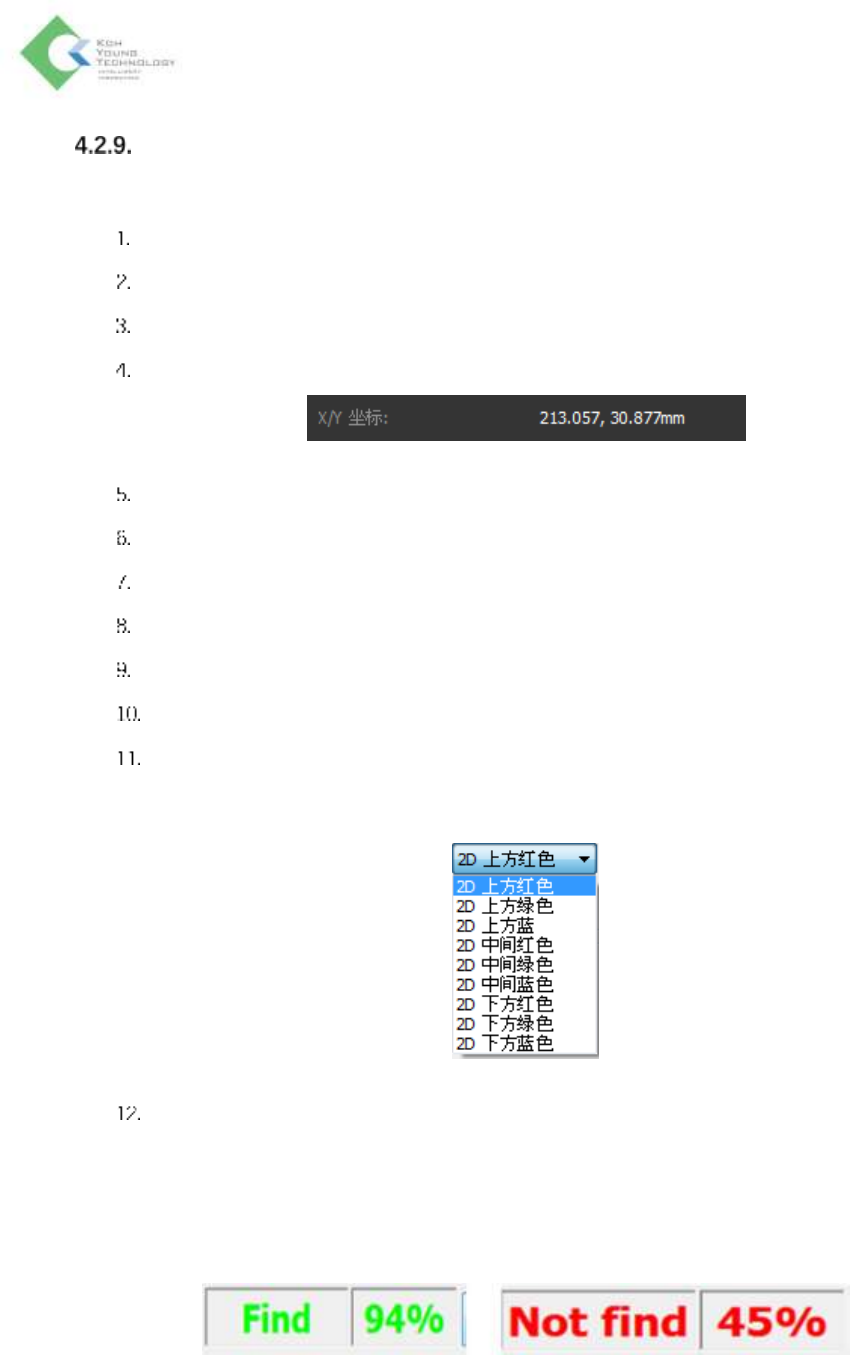

点击综合选项卡，点击界面右上侧的坏板标记按钮，进入坏板标记设置界面。

从坏板标记目录中确认是否在各连板上生成坏板标记。

从界面中间右侧中间的图像 Plane目录中选择适当的照明。

上方红色具有最佳识别率，但因PCB弯曲而可能会造成误报。中间绿色或中间蓝色比较稳定，

但识别率会按条件出现变动。请按中间->下方->上方的顺序调整照明。

点击右下侧的测试按钮，测试坏板标记识别率

坏板标记校准结果

坏板标记校准结果显示在综合选项卡的右下侧。当识别率较低时，适当调整明暗对比。

当坏板标记校准失败时，回到选项选项卡查看各连板找出最佳条件。

Koh Young Technology Inc.

用户定义坏板标记(Bad mark)功能

以程式文件(Job File)连板中指定坏板标记连板，可以使该连板跳过检测。

1. 请加载程式文件后，移动至编程(Programming)栏。

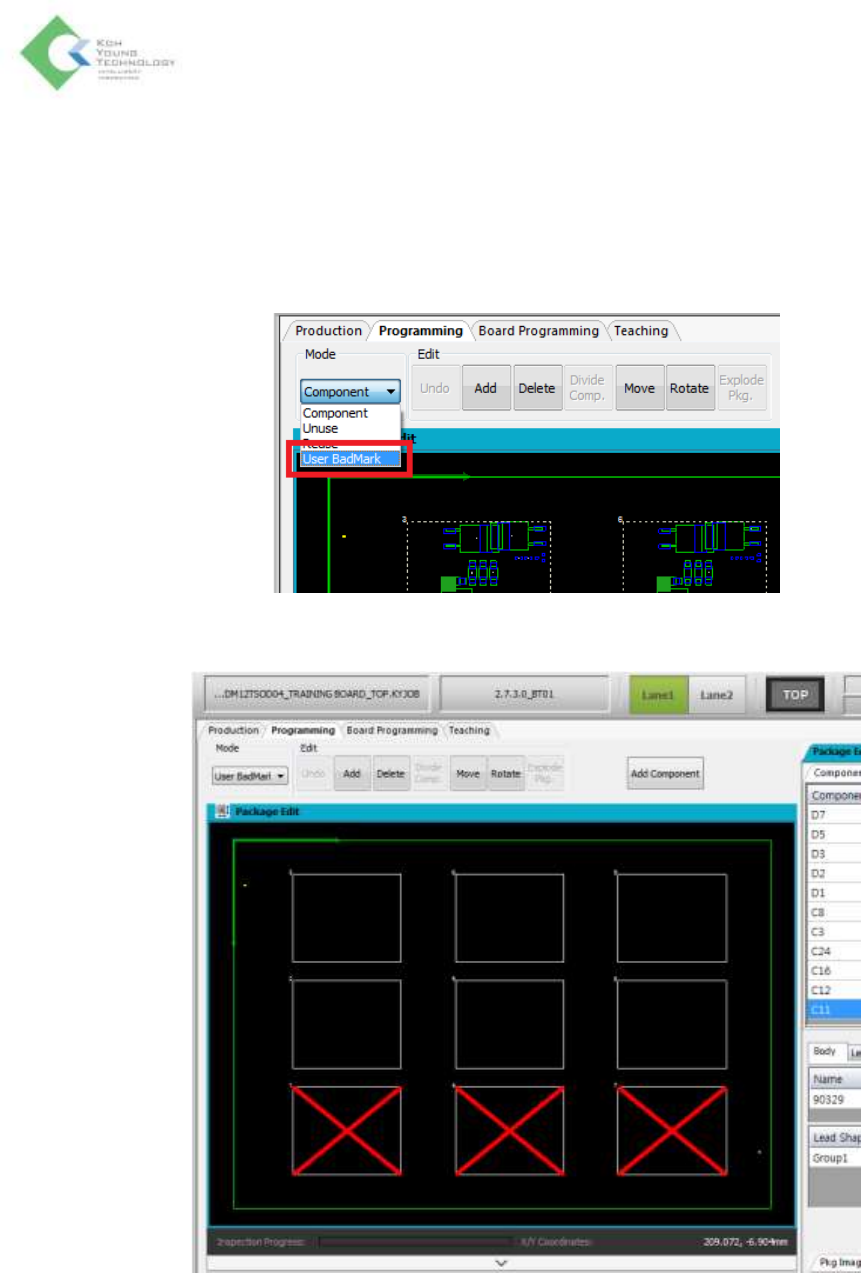

2. 在鼠标动作模式中选择 User BadMark。

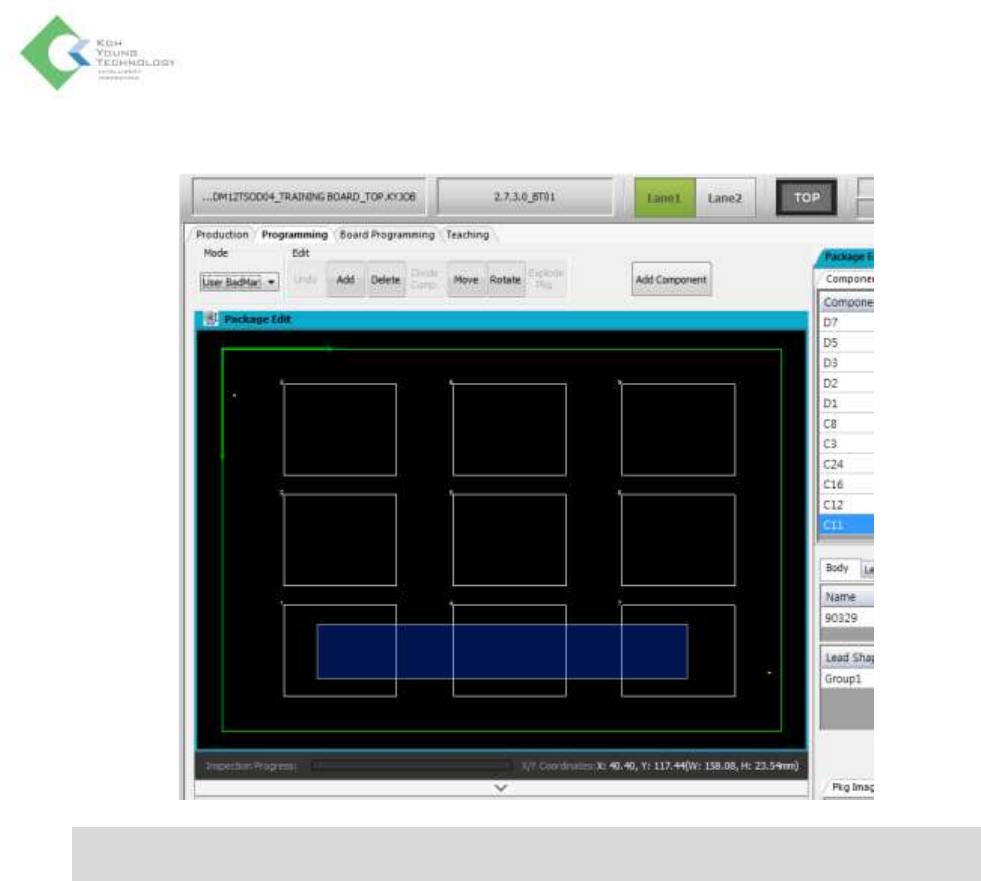

3. 若以拖动来选择想要的连板，如下设为 User BadMark。

Koh Young Technology Inc.

4. 如果需要撤销，请按着 Ctrl 按钮拖动并再次选择坏板标记连板。

※ 注: 进行FOV优化时，设为User BadMark的连板未包含在FOV。但, 如果设为User BadMark的连板区

域内有基板等级(Board Level)条码时，仅条码区域包含在FOV。
