Koh Young Technology Inc.
97
因为KYPCB数据的基础图片不够清晰，不适合于创建程式文件，所以实际图片应结合于KYPCB数据，从
而系统可以在程式文件里保存各元件更准确的信息及检测条件。
设置图片保存路径
点击AOI GUI右上侧的设置（ ）按钮。
点击技术人员>离线>图像保存路径的“…”按钮，设置保存路径。
点击右下侧的应用按钮。

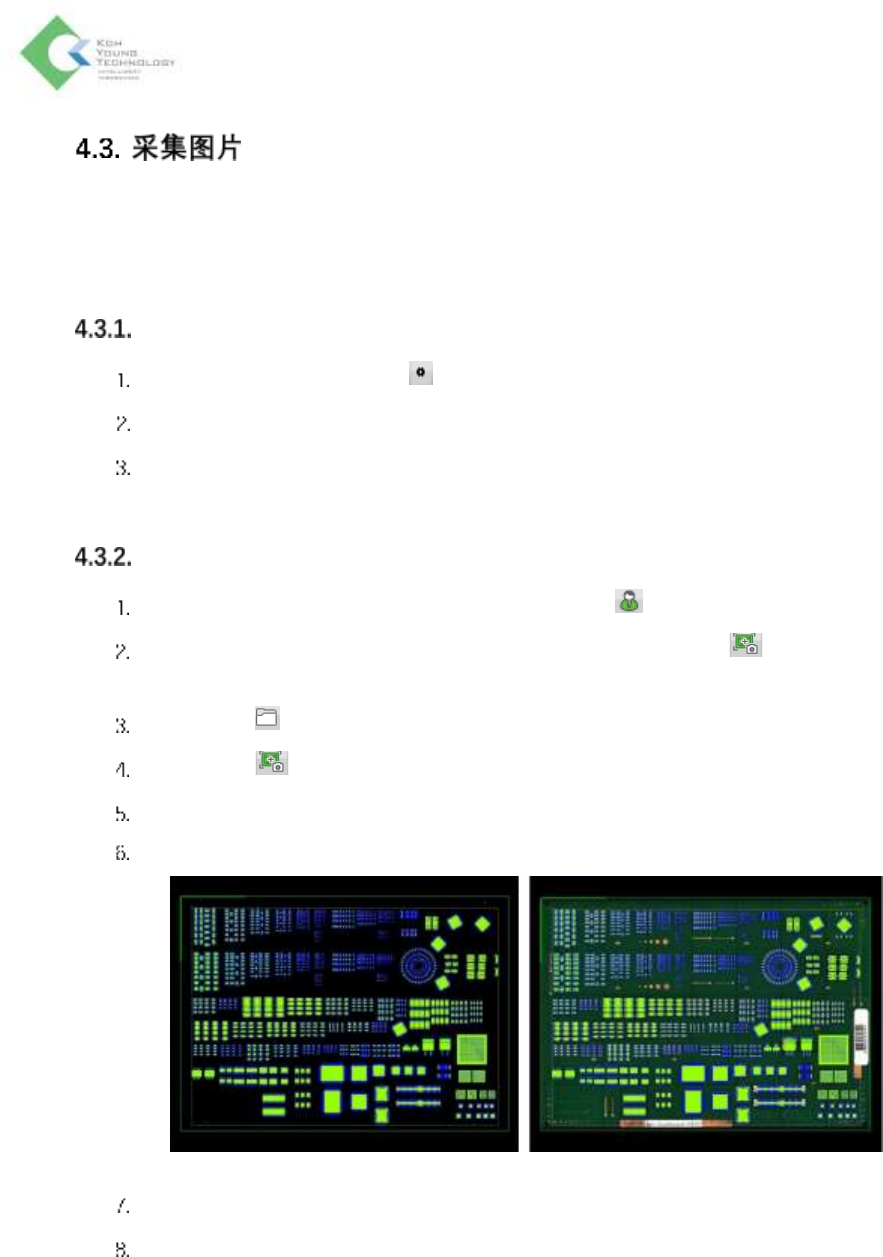

采集图片程序
在AOI GUI 主要选项卡界面的中间右侧，点击用户（ ）按钮。
等弹出登录窗口，把用户设置为Programmer点击OK。获取按钮（ ）会出现在AOI GUI的右
侧菜单中。
点击打开（ ）按钮，选择程式文件。
点击获取（ ）按钮，Grab Process窗则会出现。
从Grab inspection FOV和Grab board image中选择采集类型，也可以同时选中两个。
点击OK，可以采集整个板的图像。
AOI GUI界面右上侧的状态栏显示“Board Grab”。
弹出完毕对话框时点击OK。
Koh Young Technology Inc.
98
确认图像文件
采集的图片会保存在设置菜单（ ）中所设置的路径里。在文件夹里共有41张图片，包括9张2D
图片和32张3D图片。2D RGB图片由顶部、中部及底部图片而构成。
Fid-001-001:图片类型(基准点) – 基准点序号 – 采集序号
Fov-001-001: 图片类型(FOV 3D图片) - FOV序号 – 采集序号
FovB001: 图片类型(FOV 2D图片) + 照明类型(相机角度, B: 60°, M: 30°, T: 17°) + 采集序号
生成程式文件时，2D图片(*.jpeg)被用于显示背景图片。
Koh Young Technology Inc.
99
保存完成检测的板图像
检测结束后，可以在指定文件夹里以JPG文件保存检测板的全部2D图像。如要使用该功能，请设置以下
选项。
点击AOIGUI的“设置（ ）”按钮打开“设置”窗口。
在数据/导出菜单的结果界面勾选“保存所有2D图像”。
Item
Description
保存所有2D图像
在设置的路径里保存完成检测的所有2D图像
路径
设置板的全部2D图像的保存路径
名称
PCBID: 将板ID用作图像名称
Barcode: 将条码名称用作图像名称
※设置了条码但找不到条码信息时，将PCB ID用作图像名称
将以模型命名的文件夹添加至
文件路径
在设置路径的子文件夹里按型号创建文件夹，并在该文件夹内生成
图像
