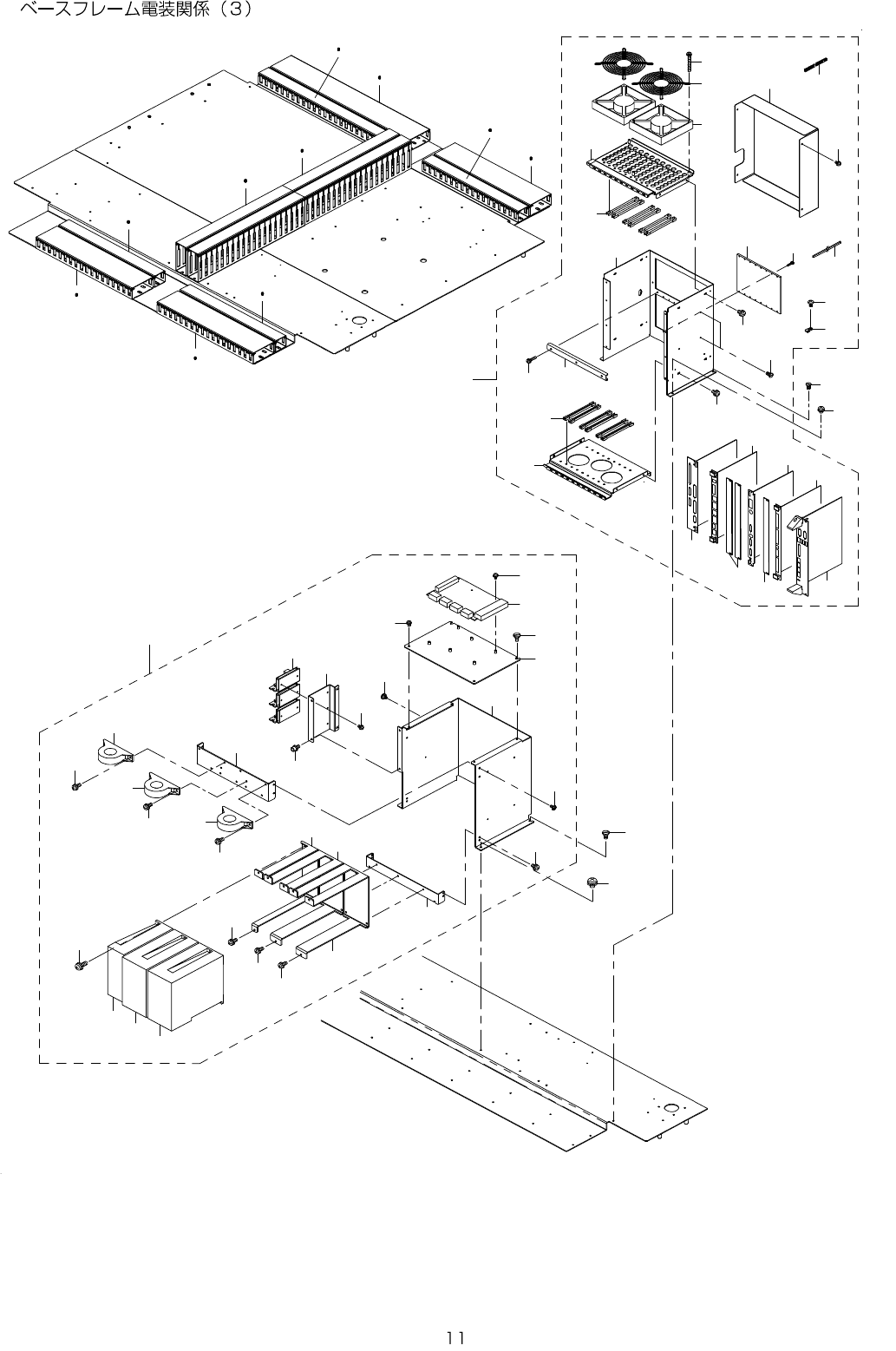

6. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(3)
1 7
2 6
2 6
3 6
3 6
3 6
4 6
4 6
5 6
1 6
4 6
9
1 0
1 0
9
1 3
1 1
1 1
1 2
1 4
1 5
1 6
1 8
2 0
2 2
2 3
2 5
2 5
2 5
2 6
2 6
2 6
2 7
5 8
3 0
2 9
2 8
5 9
7
4 7
4 6
4 5
3 8
4 0
4 3
3 9
3 4
3 5
3 6
3 2
3 2
6 0
4 1
4 2
3 8
3 7
3 7
4 8
4 9
5 0
5 1
5 2
4 4
3 3
5 3
5 5
5 4
2 1
1 0
3 1
8
5 7
5 6
2 4
1 9
- -

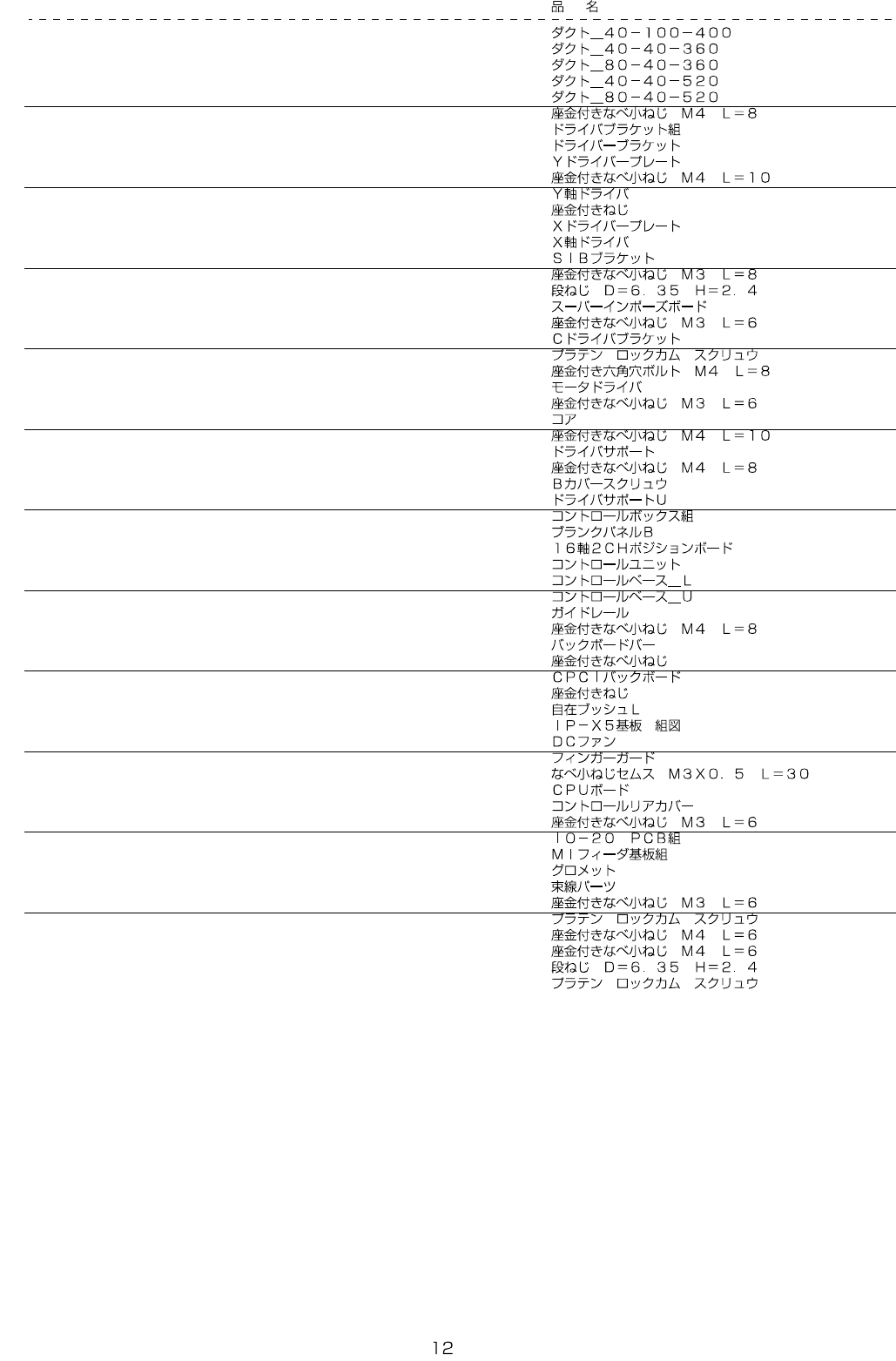

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-36737 DUCT_40-100-400 4
2 401-36738 DUCT_40-40-360 3
3 401-36739 DUCT_80-40-360 3
4 401-36740 DUCT_40-40-520 1
5 401-36741 DUCT_80-40-520 1
6 SL-4040891-SC SCREWM4X8 38
7 401-37038 DRIVER_BR_ASSY 1
8 401-36725 DRIVER_BR (1)
9 401-36726 Y_DRIVER_PLATE (2)
10 SL-4041091-SC SCREWM4L=10 (8)
11 401-29654 YAXISDRIVER (2)
12 SL-4051491-SC WASHERSCREW (9)
13 401-36727 X_DRIVER_PLATE (1)
14 401-29652 XAXISDRIVER (1)
15 401-36728 SIB_BRACKET (1)
16 SL-4030891-SC SCREWM3L=8 (4)
17 SD-0640246-SP SHOULDERSCREWD=6.35H=2.4 (2)
18 401-97864 SUPERIMPOSEBOARD (1)
19 SL-4030691-SC SCREWM3L=6 (6)
20 401-37023 C_DRIVER_BR (1)
21 E1038-871-000 PLATENLOCKCAMSCREW (2)
22 SL-6040892-TN SCREWM4L=8 (2)
23 HM-0013200-00 STEPPINGMOTOR (3)
24 SL-4030691-SC SCREWM3L=6 (6)
25 HN-0015500-00 CORES (3)
26 SL-4041091-SC SCREWM4L=10 (6)
27 401-38304 DRIVER_SUPPORT (1)
28 SL-4040891-SC SCREWM4X8 (6)
29 400-81751 B_COVER_SCREW (2)
30 401-43019 DRIVER_SUPPORT_U (1)
31 401-37037 CTRL_BOX_ASSY 1
32 E1649-729-000 BRANKPANELB (3)
33 400-44540 16AXIS2CHSERVOCONTROLLER (1)
34 401-23729 CTRL_UNIT_FRAME (1)
35 401-23731 CTRL_BASE_L (3)
36 401-23730 CTRL_BASE_U (1)
37 HX-0002600-00 GUIDERAIL (12)
38 SL-4040891-SC SCREWM4X8 (8)
39 400-47087 BACK_BOAD_BAR (1)
40 SL-4031491-SC SCREWM3X14 (3)
41 400-48002 CPCIBACKBOARD (1)
42 SL-4851091-SC SCREW (16)
43 EA-9002B11-00 GROMMET (0.23)
44 400-47528 IP-X5PCBASM (1)
45 401-33768 DCFAN (2)
46 HM-0003300-20 FINGERGUARD (2)
47 SL-4033091-SC SCREWM3L=30 (4)
48 401-23242 CPUBOARD (1)
49 401-36743 CTRL_REAR_COVER (1)
50 SL-4030691-SC SCREWM3L=6 (4)
51 401-36345 IO-20PCBASM (1)
52 401-30370 MIFEEDERPCBASM (1)
53 HX-0066900-00 GROMMET (0.11)
54 HX-0034400-00 FIXEDBASE (3)
55 SL-4030691-SC SCREWM3L=6 (3)
56 E1038-871-000 PLATENLOCKCAMSCREW (2)
57 SL-4040691-SC SCREWM4L=6 2
58 SL-4040691-SC SCREWM4L=6 2
59 SD-0640246-SP SHOULDERSCREWD=6.35H=2.4 2
60 E1038-871-000 PLATENLOCKCAMSCREW 2
- -

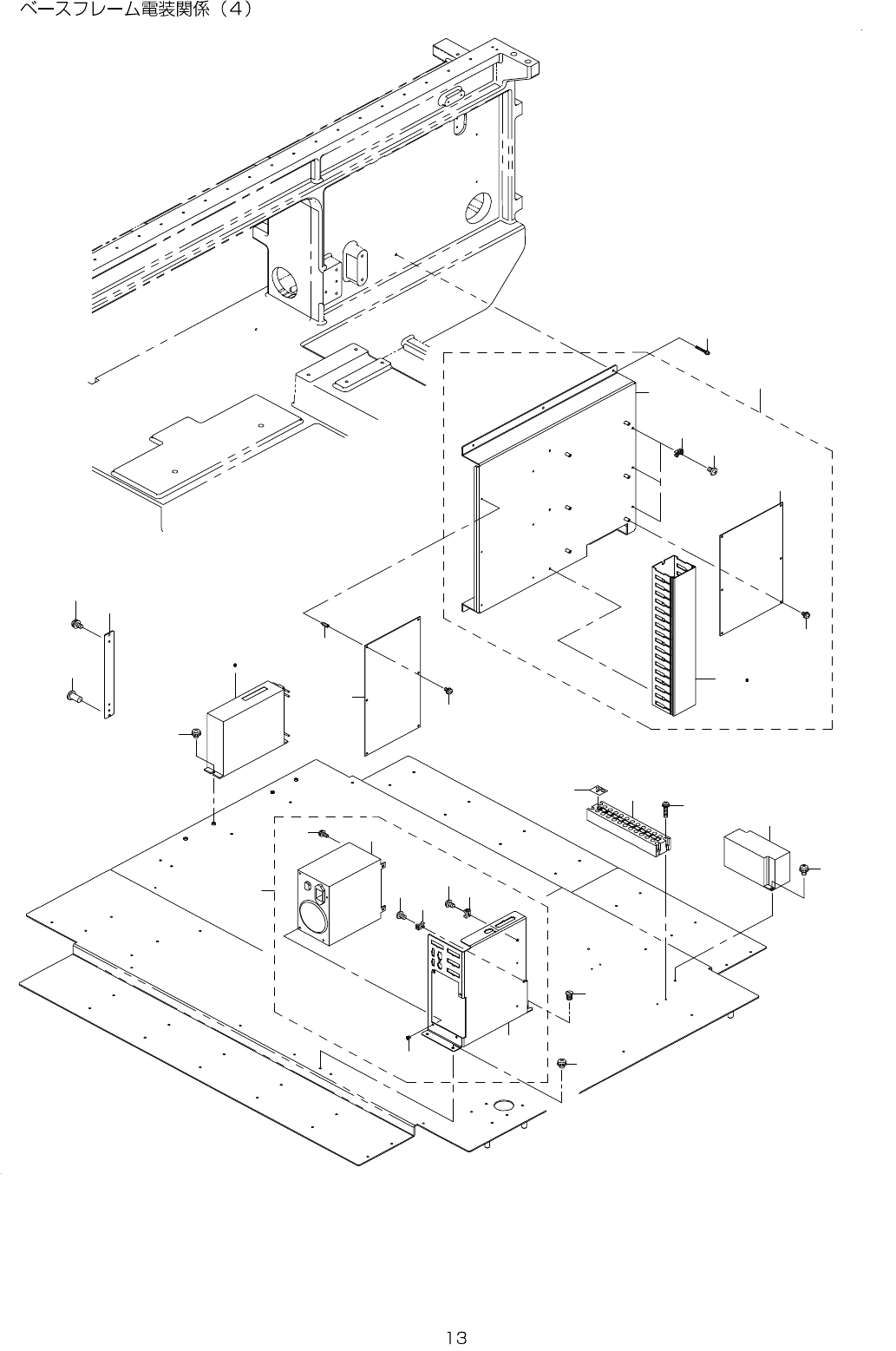

7. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(4)
