47.LIFTERUNITCOMPONENTS(2)
3
1 1
7
8
1 0
6
1 8
2 4
2 0
2 2
2 1
2 3
1 9
4
4
1 2
3 1
3 0
2 7
3 2
2 8
3 3
3 4 3 7 3 5
3 8
2 5
2 9
3 6 4 6
2 6
4 5
2 6
1 8
2 5
1 9
3
2 4
2 0
2 1
2 2
2 3
1 2
1 3
1 7
1 4
1 5
4 3
4 2
4 4
3 9
5
4 0
4 1
4 7
4 9
4 8
5 0
9
1 6
5 2
5 1
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1
#01
401-37069 ROLLER_GUIDE_F_ASSY 1
2
#02
401-37065 ROLLER_GUIDE_R_ASSY 1
3
#01
401-36936 ROLLER_GUIDE_F (2)
4
#02
401-36937 ROLLER_GUIDE_R (2)
5 401-41955 BANK_VALVE_L_ASM (1)
6 401-42414 BANK_VALVE_BR (1)
7 PV-0105050-00 MECHANICALVALVE (1)
8 SL-6042592-TN SCREWM4L=25 (2)
9 E2811-729-000 VALVENUTPLATE (1)
10 PJ-3040405-05 ELBOW (1)
11 PX-0505010-00 SILENCER (1)
12 401-41956 BANK_VALVE_R_ASM (1)
13 401-42414 BANK_VALVE_BR (1)
14 PV-0105050-00 MECHANICALVALVE (1)
15 SL-6042592-TN SCREWM4L=25 (2)
16 E2811-729-000 VALVENUTPLATE (1)
17 PJ-3040405-05 ELBOW (2)
18 SM-1051452-TN PLATESCREWM5L=14 (4)
19 E2777-721-0A0 BANKSTOPPERASM. (2)
20 E2777-721-000 BANKSTOPPER (1)
21 E2778-721-000 STOPPERRUBBER (1)
22 E2779-721-000 STOPPERCOLLAR (2)
23 SL-6031292-TN SCREWM3L=12 (2)
24 SL-6051642-TN SCREWM5L=16 (4)
25 SM-1051052-TN PLATESCREWM5L=10 4
26 SM-0040801-SC SCREW 4
27 400-00585 SELECTORASSY 1
28 PV-0151170-A0 SELECTOR (1)
29 PV-0251030-00 CHECKVALVE (1)
30 PJ-3010651-03 HALFUNION6XPT1/8 (1)
31 PJ-3040651-03 SWIVELELBOW (2)
32 PX-0551040-00 SILENCER(PT1/8) (1)
33 E2793-721-000 FLLABEL (1)
34
#02
PJ-3080600-03 UNIONY 2
35 PJ-3040600-01 REDUCERELBOW 1
36
#01
BT-0600400-EC URETHANETUBEBLUE6X4 6.5
37
#01
PJ-3080600-03 UNIONY 3
38
#01
401-37753 BANKUPSENSOR(FL)ASSY 1
39 HX-0067100-0A GROMMET (0.04)
40 401-37320 BANKUPSENSOR(F)ASM (1)
41 SM-4860801-SC SCREWM2.6L=8 (1)
42
#03
400-02287 BSWCABLEASM(EN)(CE) 1
43
#03
401-36939 BANK_SENS_BR_EN 1
44
#03
SL-4042591-SC SCREWM4L=25 2
45
#03
SL-6040892-TN SCREWM4L=8 2
46
#02
BT-0600400-EC URETHANETUBEBLUE6X4 12.1
47
#02
401-37754 BANKUPSENSOR(RL)ASSY 1
48 401-37321 BANKUPSENSOR(R)ASM (1)
49 SM-4860801-SC SCREWM2.6L=8 (1)
50 HX-0067100-0A GROMMET (0.04)
51
#02
400-12013 BANKUPSENSORDOG 1
52
#02
SM-6050802-TN SCREW 2
- -

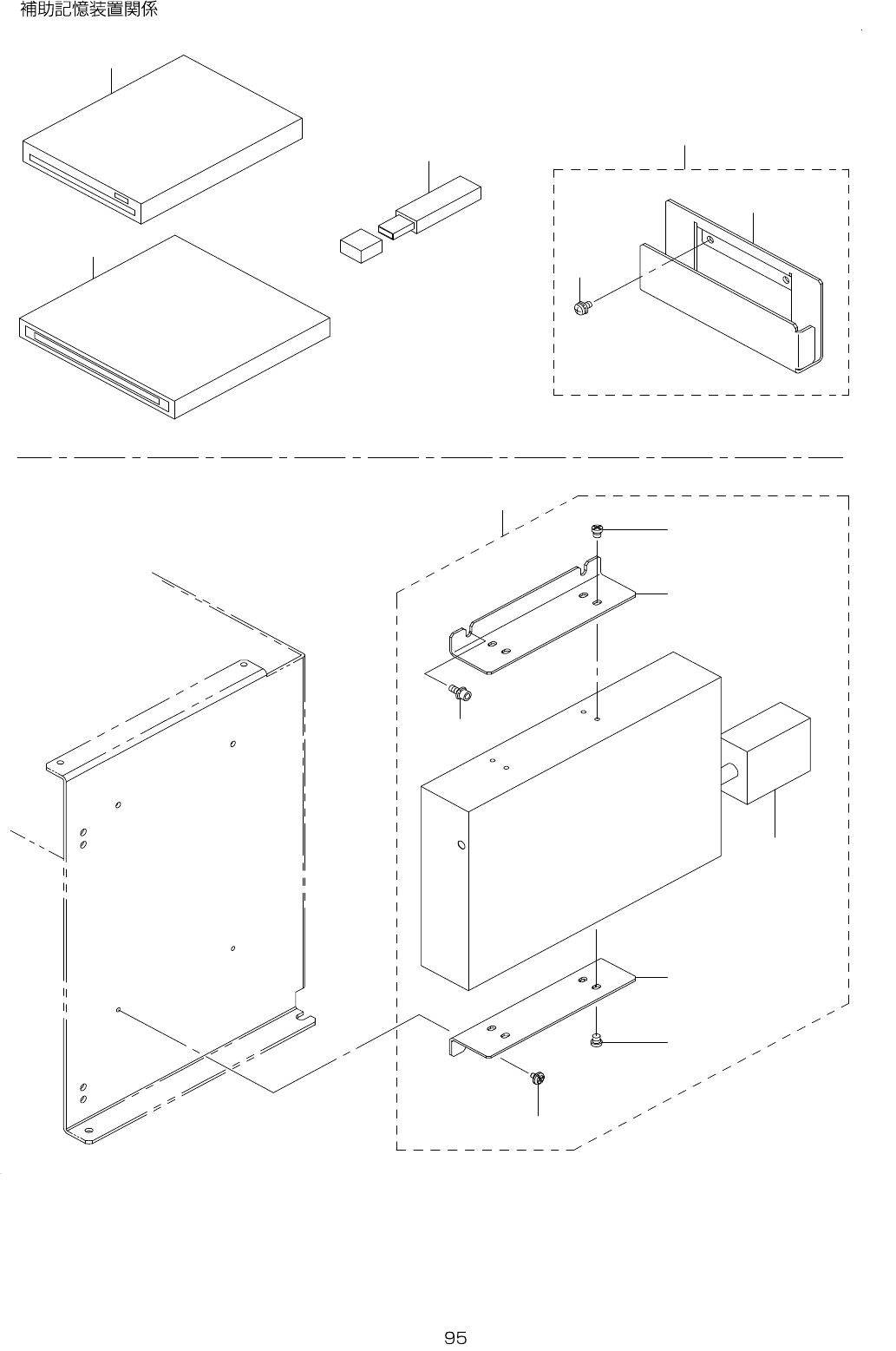

48.AUXILIARYMEMORYCOMPONENTS
3
5
4
6
2
1
1 0
1 2
9
9
1 1
1 0
8
7
