1 2 3 SETUP MENUS 5. 警告信息区 • 警告信息有时显示在这个区域。 6. 设置菜单按钮 设置菜单按钮用来访问三页机器参数： • SETUP MENU 1 ：包含标准印刷组件的参数。 • SETUP ME NU 2 ：包含可选印刷组件的参数。 • SETUP MENU 3 ：包含可选 2D/3D 检查的参数。 10. 主操作屏幕 (IPQA 检查时应注意查看的参数 )
10.主操作屏幕
4. 清除故障按鈕
CLEAR FAULT
⚫ 此按钮清除错误及故障状态。
⚫ 按此按钮CLEARFAULT将启动下
面所示连续事件。
Z形架降低
當當前PCB卸下
前PCB卸下
触觉感应器缩回
擦板和視覺系統
退回零位
真空移开
此界面由技术员操作,操作员禁用!
1 2 3
SETUP MENUS
5. 警告信息区
• 警告信息有时显示在这个区域。
6. 设置菜单按钮
设置菜单按钮用来访问三页机器参数：
• SETUP MENU 1 ：包含标准印刷组件的参数。
• SETUP MENU 2 ：包含可选印刷组件的参数。
• SETUP MENU 3 ：包含可选2D/3D检查的参数。
10.主操作屏幕
(IPQA检查时应注意查看的参数)
7. 操作控制面板按钮
FRAME
CLAMP
SQUEEGEE
CLAMP
SQUEEGEE
UP/DOWN
SQUEEGEE
FLIP
VACUUM
MOTOR
VACUUM GATE
ECU
ON/OFF
DISPENSE
FLOW
DISPENSE
PINCH
DISPENSE
SOLVENT
STENCIL
LIGHT
BOARD LIGHT
WIPER
PAPER

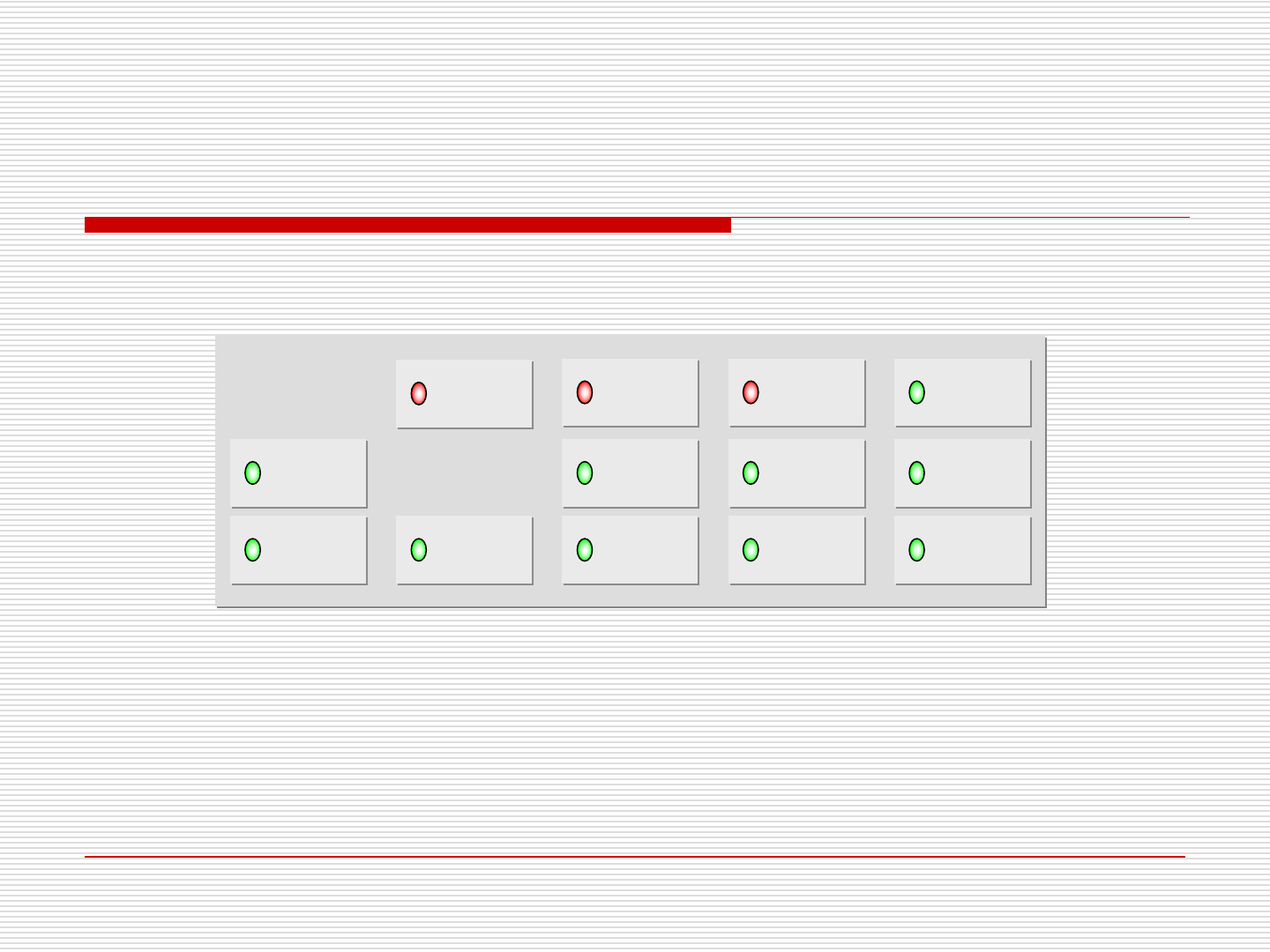

⚫ 操作控制面板包含允许操作员手动激活/解除普通功能的按鈕。
⚫ 控制面板按鈕在激活时亮绿色或在解除時亮紅色。
⚫ 按跟踪球上的SELECT 可能锁定这些按鈕.
10.主操作屏幕
