6.关于MPM UP2000 HI
E

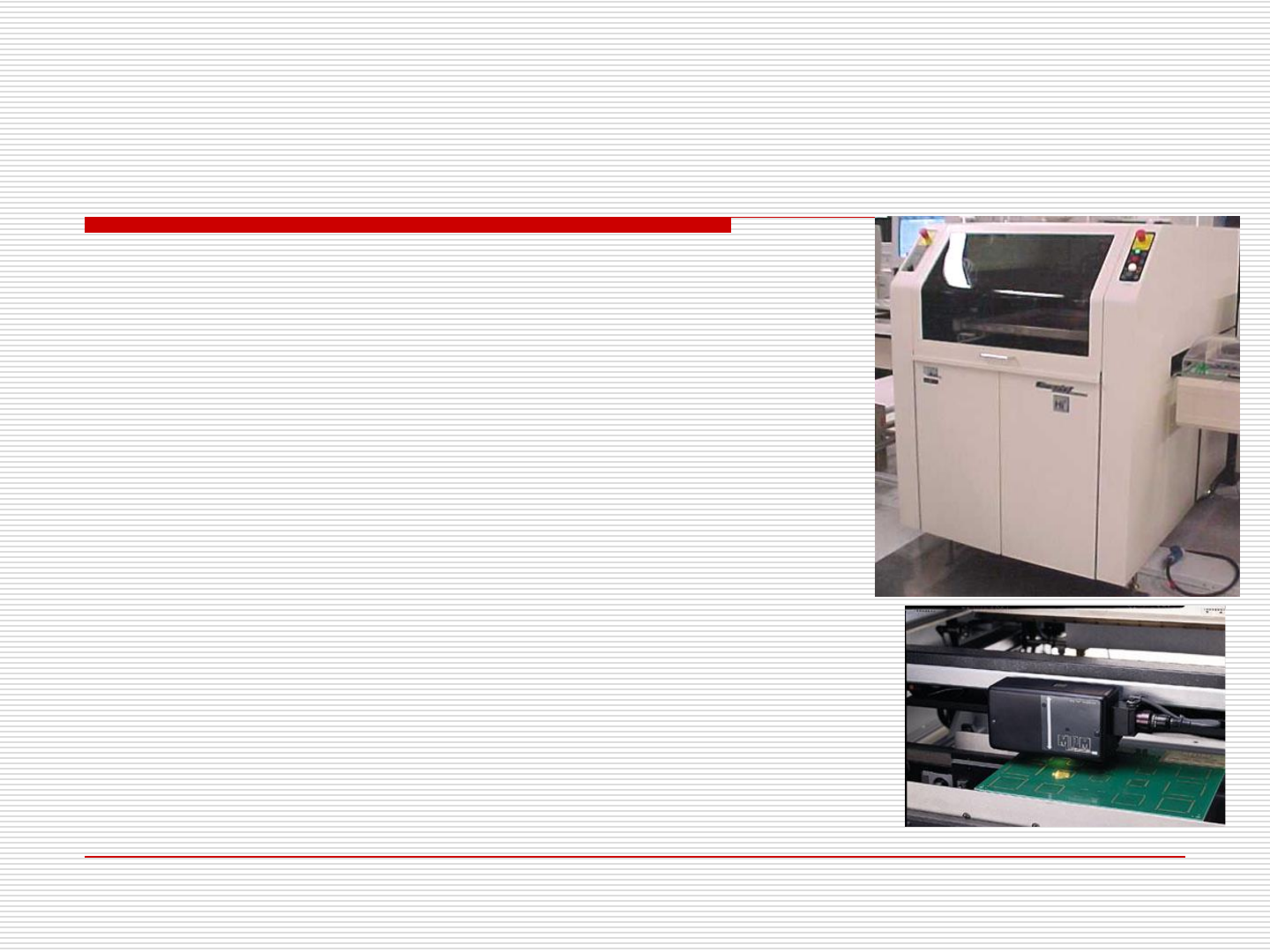

⚫ MPM UP2000 HI
E
是一种自动钢网印刷机
⚫ 在贴片机安装零件之前,印刷机将焊膏印在PCB上。
⚫ 印刷机以下面的方式工作.
a. 输送带把PCB送入印刷机
b. 机器找PCB的主要边并且定位
c. Z 形架向上移动至真空板的位置
d. 加入真空,牢固地固定PCB在特定的位置
e. (相机) 慢慢移动至PCB的第一个目标 (基准点)
⚫ (相机) 寻找相应的钢网下面的目标(基准点)
鋼网
相机
PCB
基准点
基准点
MPM
• 机器移动钢网使对准PCB. 机器可使钢网在
X,Y 轴方向移动和在Q轴方向转动
⚫ 一旦钢网和PCB对准, Z形架将向上移动, 帶动
PCB接触钢网的下面.
印网
PCB
Z-形架
升/降
PCB
H-形架
真空区
6.关于MPM UP2000 HI
E
• 一旦移动到位刮刀將推动焊膏在钢网上滚动并通过钢网上的孔印在PCB的
PAD位上。
6.关于MPM UP2000 HI
E
刮刀
焊膏
移动方向
• 焊膏填满钢网的孔并堆积在PCB上。
