SSD系列气缸规格书.pdf - 第105页
S SD-K U Series 规格 ●单色/双色显示式/交流磁场用 开关规格 有关滑动阻力值的技术资料，请参阅第306页。 第306页的数据为 “SCM-U系列” 的数据，但 “SSD-K U系列” 也具有相同的趋势。 技术资料 与双作用 ・ 高负荷型S SD-K系列相同。请参阅第1122〜1125页。 外形尺寸图 项目 无触点2线式 无触点3线式 有触点2线式 无触点2线式 T1H ・ T1V T2H ・ T2V ・ T2JH ・…
JIS符号
紧凑型气缸双作用・高负荷・低摩擦型
SSD-KU Series
● 缸径 ：φ20・φ25・φ32・φ40・φ50・φ63・φ80・φ100
项 目
SSD-KU
SSD-KUL（带开关）
缸径 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
动作方式 双作用型
使用流体 压缩空气
最高使用压力 MPa 0.7
最低使用压力 MPa 0.03
耐压力 MPa 1.0
环境温度 ℃ 5〜60
配管口径 M5 Rc1/8 Rc1/4 Rc3/8
行程允许误差 mm
＋2.0
0
使用活塞速度 m/s 10〜500 10〜300
缓冲 橡胶缓冲
给油 不可
允许吸收能量 J 0.16 0.16 0.40 0.62 0.98 1.56 2.51 3.92
内部泄漏量 ℓ/min 5 8
缸径（mm） 标准行程（mm） 最大行程（mm） 最小行程（mm）
φ20
5、10、15、20、
25、30、40、50
200注1）
5
φ25
10、15、20、25、30、40
50、60、70、80、90、100
300注1）
φ32
φ40
φ50
φ63
10、20、30、40、5 0
60、70、80、90、100
φ80
φ100
注1） 关于中间行程，可按每1mm为单位进行制作。但是，
全长尺寸与其上一档标准行程的相同。
注2） 标准行程以上直至最大行程，可按每10mm为单位进
行制作。
（例）φ20 ：60、70、80、90、100
注3） 中间行程（例如行程64）与其上一档行程（例如行程70）
的外形尺寸相同。
注4） φ20 ： 超 过100200以 下、φ25〜φ50 ： 超 过150
300以下、φ63〜φ100 ：超过200300以下时，部分
内部结构和全长尺寸会有所不同。
注5） 带开关时，请参阅下表。
注6） 安装部件LB、LB2时的最小行程请参阅第1320
页、第1321页。
行程
规格
开关安装数和最小行程（mm）
注 ：带双色显示式，断电延迟型，交流磁场用，T1※、T8※开关的无法使用在行程不足10mm的气缸上。
开关数 1 2 3 4 5
开关型号
T※ T※ T※ T※ T※
缸径（mm）
φ20 5 5 35 50 65
φ25 5 5 35 50 65
φ32 5 5 35 50 65
φ40 5 5 35 50 65
φ50 5 5 35 50 65
φ63 5 5 35 50 65
φ80 5 5 35 50 65
φ100 5 5 35 50 65
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1184
SSD-KU Series
规格
●单色/双色显示式/交流磁场用
开关规格
有关滑动阻力值的技术资料，请参阅第306页。
第306页的数据为“SCM-U系列”的数据，但“SSD-KU系列”也具有相同的趋势。
技术资料
与双作用・高负荷型SSD-K系列相同。请参阅第1122〜1125页。
外形尺寸图
项目
无触点2线式 无触点3线式 有触点2线式
无触点2线式
T1H・T1V
T2H・T2V・
T2JH・T2JV
T2YH・
T2YV
T2WH・
T2WV
T3H・T3V
T3PH・
T3PV
T3YH・
T3YV
T3WH・
T3WV
T0H・T0V T5H・T5V
T8H・T8V
T2YD（注4）
T2YDT
用途
PLC、继电器、
小型电磁阀用
PLC专用 PLC、继电器用
PLC、
继电器用
PLC、继电器、IC回路
（无指示灯）、串联连接用
PLC、继电器用
PLC
专用
输出方式 －
NPN输出 PNP输出 NPN输出 NPN输出
－
电源电压 － DC10〜28V －
负载电压
AC85〜265V
DC10〜30V
DC24V±10%
DC30V以下
DC12/24V
AC100/110V DC5/12/24V AC100/110V
DC12/24V
AC110V AC220V
DC24V±10%
负载电流
5〜100mA
5〜20mA（注3） 100mA以下 50mA以下
5〜50mA 7〜20mA 50mA以下 20mA以下 5〜50mA 7〜20mA 7〜10mA
5〜20mA
指示灯
LED
（ON时亮灯）
LED
（ON时亮灯）
红色/绿色
LED
（ON时亮灯）
红色/绿色
LED
（ON时亮灯）
LED
（ON时亮灯）
黄色
LED
（ON时亮灯）
红色/绿色
LED
（ON时亮灯）
红色/绿色
LED
（ON时亮灯）
LED
（ON时亮灯）
无指示灯
LED
（ON时亮灯）
红色/绿色
LED
（ON时亮灯）
泄漏电流
AC100V时1mA以下、
AC200V时2mA以下
1mA以下 10μA以下 0mA
1mA以下
重量 g
1m ：33
3m ：87
5m ：142
1m ：18
3m ：49
5m ：80
1m ：33
3m ：87
5m ：142
1m ：18
3m ：49
5m ：80
1m ：18
3m ：49
5m ：80
1m ：33
3m ：87
5m ：142
1m ：18
3m ：49
5m ：80
1m ：183m ：495m ：80
1m ：33
3m ：87
5m ：142
1m ：61
3m ：166
5m ：272
注1：关于开关详细规格、外形尺寸，请参阅卷末1。
注2：还备有带接插件开关等上述刊载机型以外的开关。请参阅卷末1。
注3 ：负载电流的最大值20mA为25℃时的值。开关使用环境温度高于25℃时，会低于20mA。
（60℃时为5〜10mA。）
注4 ：交流磁场用开关（T2YD、T2YDT）无法在直流磁场环境下使用。
理论推力表
缸径
（mm）
动作方向
使用压力 MPa
0.03
0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.7
φ20
伸出
9.42
31.4 47.1 62.8 94.2 1.26×10
2
1.57×10
2
1.88×10
2
2.20×10
2
缩回 7.07 23.6 35.3 47.1 70.7 94.2 1.18×10
2
1.41×10
2
1.65×10
2
φ25
伸出 14.7 49.1 73.6 98.2 1.47×10
2
1.96×10
2
2.45×10
2
2.95×10
2
3.44×10
2
缩回 11.3 37.8 56.7 75.6 1.13×10
2
1.51×10
2
1.89×10
2
2.27×10
2
2.64×10
2
φ32
伸出 24.1 80.4 1.21×10
2
1.61×10
2
2.41×10
2
3.22×10
2
4.02×10
2
4.83×10
2
5.63×10
2
缩回 18.1 60.3 90.5 1.21×10
2
1.81×10
2
2.41×10
2
3.02×10
2
3.62×10
2
4.22×10
2
φ40
伸出 37.7 1.26×10
2
1.88×10
2
2.51×10
2
3.77×10
2
5.03×10
2
6.28×10
2
7.54×10
2
8.80×10
2
缩回 31.7 1.06×10
2
1.58×10
2
2.11×10
2
3.17×10
2
4.22×10
2
5.28×10
2
6.33×10
2
7.39×10
2
φ50
伸出 58.9 1.96×10
2
2.95×10
2
3.93×10
2
5.89×10
2
7.85×10
2
9.82×10
2
1.18×10
3
1.37×10
3
缩回 49.5 1.65×10
2
2.47×10
2
3.30×10
2
4.95×10
2
6.60×10
2
8.25×10
2
9.90×10
2
1.15×10
3
φ63
伸出 93.5 3.12×10
2
4.68×10
2
6.23×10
2
9.35×10
2
1.25×10
3
1.56×10
3
1.87×10
3
2.18×10
3
缩回 84.0 2.80×10
2
4.20×10
2
5.61×10
2
8.41×10
2
1.12×10
3
1.40×10
3
1.68×10
3
1.96×10
3
φ80
伸出 1.51×10
2
5.03×10
2
7.54×10
2
1.01×10
3
1.51×10
3
2.01×10
3
2.51×10
3
3.02×10
3
3.52×10
3
缩回 1.36×10
2
4.54×10
2
6.80×10
2
9.07×10
2
1.36×10
3
1.81×10
3
2.27×10
3
2.72×10
3
3.17×10
3
φ100
伸出 2.36×10
2
7.85×10
2
1.18×10
3
1.57×10
3
2.36×10
3
3.14×10
3
3.93×10
3
4.71×10
3
5.50×10
3
缩回 2.14×10
2
7.15×10
2
1.07×10
3
1.43×10
3
2.14×10
3
2.86×10
3
3.57×10
3
4.29×10
3
5.00×10
3
（单位 ：N）
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1185
SSD-KU Series
SW

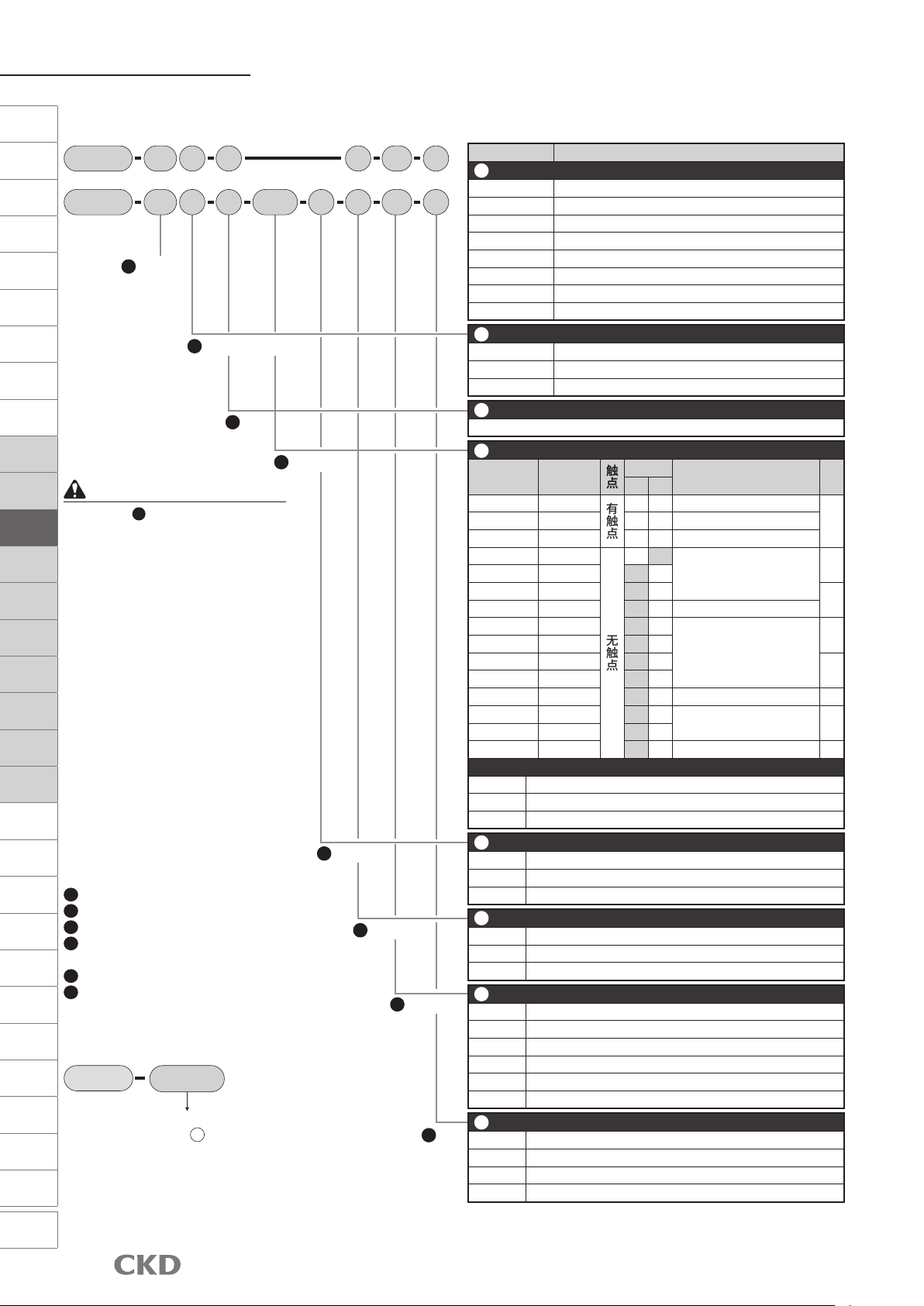

型号表示方法
开关单体型号表示方法
符号 内 容
缸径（mm）
20 φ20
25 φ25
32 φ32
40 φ40
50 φ50
63 φ63
80 φ80
100 φ100
配管螺纹种类
无符号 Rc螺纹
NN NPT螺纹（φ32以上）（接单生产品）
GN G螺纹（φ32以上）（接单生产品）
行程（mm）
请参阅下页行程表。
※导线长度
无符号 1m（标准）
3 3m（选择项）
5 5m（选择项）
开关数
R 前端带1个
H 后端带1个
D 带2个
选择项
无符号 杆端内螺纹
N 杆端外螺纹
M 活塞杆材质（不锈钢）
安装部件
LB 轴向脚座
LB2 轴向脚座（小型）
CB 双耳环（带销和挡圈）
CB2 双耳环（小型）（带销和挡圈）
FA 前端法兰型
FB 后端法兰型
附件
（杆端外螺纹“N”时可选择）
I 单耳环连接件
I2 单耳环连接件（小型）
Y 双耳环连接件（带销和挡圈）
Y2 双耳环连接件（小型）（带销和挡圈）
开关型号
直线导线 L形导线
触点
电压
显示
导
线
AC DC
TOH※ T0V※
有触点
● ●
单色显示式
2线
T5H※ T5V※
● ●
无指示灯
T8H※ T8V※
● ●
单色显示式
T1H※ T1V※
无触点
●
单色显示式
2线
T2H※ T2V※
●
T3H※ T3V※
●
3线
T3PH※ T3PV※
●
单色显示式
T2WH※ T2WV※
●
双色显示式
2线
T2YH※ T2YV※
●
T3WH※ T3WV※
●
3线
T3YH※ T3YV※
●
T2JH※ T2JV※
●
单色显示式断电延迟型
2线
T2YD※ －
●
双色显示式
交流磁场用
2线
T2YDT※ －
●
T2HR3 T2VR3
●
单色显示式（耐弯曲性导线规格） 2线
I
I
LB
LB
5
SSD-KU
带开关（内置开关用磁环）
T0H
N
NR
20
20 5
SSD-KUL
不带开关（无开关用磁环）
缸径
A
配管螺纹种类
B
行程
C
开关型号
注7
D
开关数
E
选择项
注2
F
安装部件
注3
注4
G
附件
注5
H
A
B
C
D
E
F
G
H
注1： 还备有
D
开关型号以外的开关。（接
单生产）
有关详情，请参阅卷末1。
注2 ：φ20、φ25的活塞杆材质标准时为不锈钢。
C形挡圈由钢变为不锈钢。杆端外螺纹
型时的螺母材质为不锈钢。
注3 ：安装部件附带发货。
注4： 选择LB2、FA时，活塞杆伸出尺寸
WF与标准不同。外形尺寸图请参阅
第1109页、第1110页。此外，缸体
张贴铭牌的刻印型号末尾刻印有伸
出长度指定的型号。
注5 ：无法同时选择“I”“Y”。
注6： 关于杆端形状的定制规格，请参阅
卷末85。
注7 ：开关附带在产品中发货。需要安装后发
货时，请与我司营业所商谈。
〈型号表示例〉
SSD-KUL-20-5-T0H-R-N
机种 ：紧凑型气缸
高负荷・低摩擦型
A
缸径 ：φ20
B
配管螺纹种类 ：Rc螺纹
C
行程 ：5
D
开关型号 ：有触点开关T0H・
导线长度1m
E
开关数 ：前端带1个
F
选择项 ：杆端外螺纹
型号选择时的注意事项
