可从三面安装开关。 将超小型开关整齐的收纳于缸体沟槽内。 更省空间、 更紧凑的 紧凑型气缸。 （φ12〜φ160） 开关一体化设计 ※还支持气缸开关四面安装。有关详情，请参阅第1318页。 带开关产品的截面 ■ 可三面安装 气缸开关可从三面安装。 （φ100、φ125、φ140、φ160采 用4面安装。 ） 不带开关产品的截面 全系列截面均为方形。设计简洁。 可选择无触点式・有触点式，并且导线 的伸出方向有垂直、 水平两种可选。 检测…
SSD Series
产品种类与选择项可否组合一览表
注1 ：背靠背型带2个气缸。指示各产品种类时，采用以下方法。
仅S1有产品种类时，请在S1的行程前填写种类符号。
（例）SSD-B-125-010-30 ：仅S1为低速型。
仅S2有产品种类时，请在S2的行程前填写种类符号。
（例）SSD-B-125-10-030 ：仅S2为低速型。
S1、S2均有产品种类时，请在缸径前填写种类符号。
（例）SSD-B0-125-10-30 ：S1、S2均为低速型。
※按左表从左至右顺序填写
填写符号
※按左表从左至右顺序填写符号
〈型号表示例〉
种类
机种型号 ：紧凑型气缸
●种类 ：双活塞杆・耐切削油刮板型・带开关
A
缸径 ：φ125mm
B
配管螺纹种类：Rc螺纹
C
行程 ：50mm
D
开关型号 ：无触点耐切削油用开关，导线长度3m
E
开关数 ：带2个
F
选择项 ：杆端外螺纹
G
附件 ：轴向脚座
机种型号
L
G2
D ND50 T2YLH3125 LBSSD
缸径
A
配管螺纹
种类
B
行程
C
开关
型号
D
开关数
E
选择项
F
附件
G
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1091
可从三面安装开关。
将超小型开关整齐的收纳于缸体沟槽内。
更省空间、更紧凑的
紧凑型气缸。
（φ12〜φ160）
开关一体化设计
※还支持气缸开关四面安装。有关详情，请参阅第1318页。
带开关产品的截面
■
可三面安装
气缸开关可从三面安装。
（φ100、φ125、φ140、φ160采
用4面安装。）
不带开关产品的截面
全系列截面均为方形。设计简洁。
可选择无触点式・有触点式，并且导线
的伸出方向有垂直、水平两种可选。
检测开关可收纳于缸体的沟槽内，
不凸出于缸体，整洁而又省空间。
（T2Y※・T3Y※除外。）
贯穿螺栓・螺纹拧入两种安装方式可
选。
杆端标准为内螺纹。
还备有外螺纹型。
■
便于设计的方形缸体
■
可安装各种开关
■
开关集中收纳
■
安装孔
■
便于在夹具等上安装
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1092
SSD Series

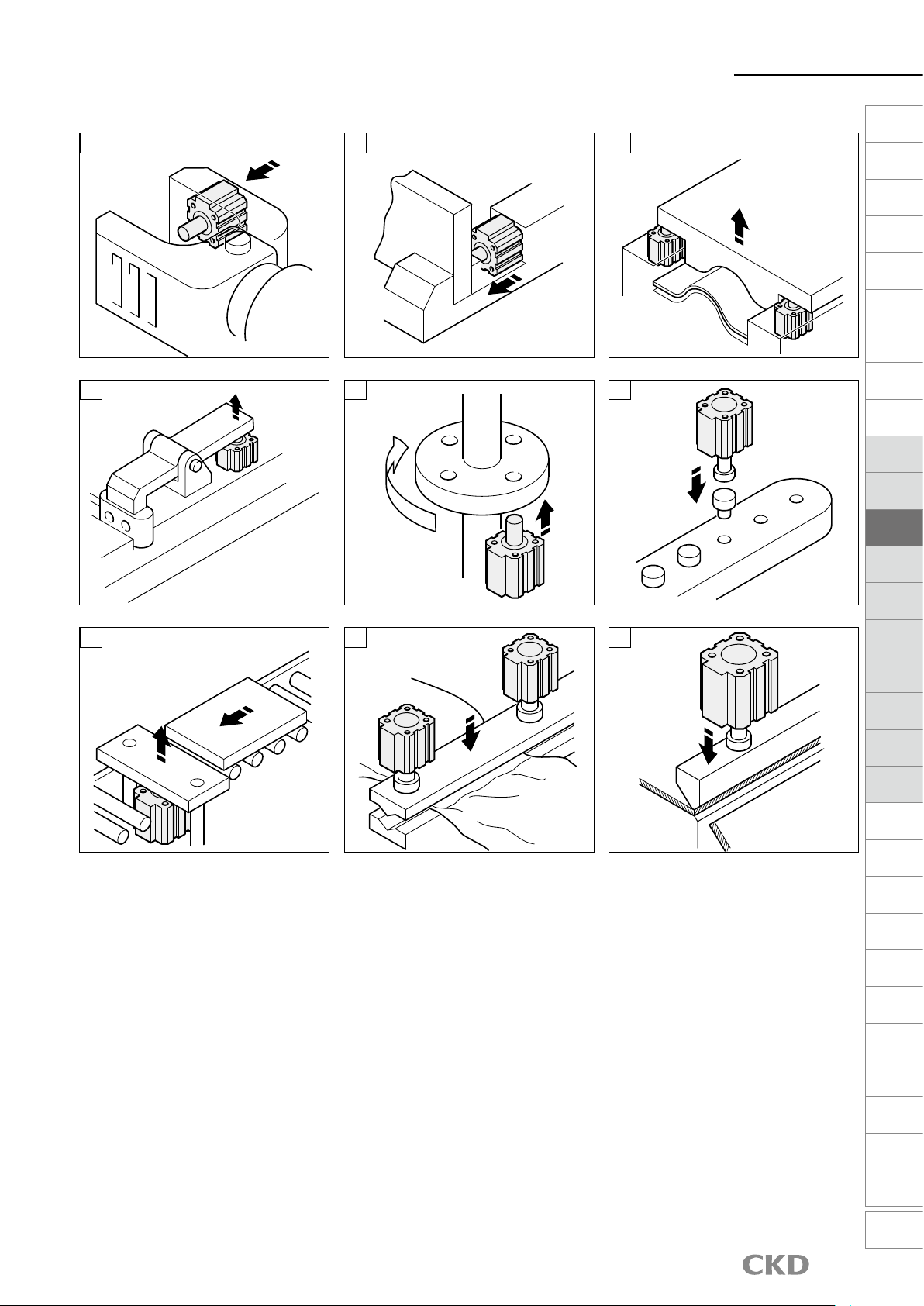

使用示例
7
4
1
使用示例
8
5
2
9
6
3
切断冲压挡块
压入定位夹紧
起模夹紧机械手
