紧凑型气缸 双作用 ・ 耐切削油型 S SD-G2 ・ G3 Series ● 缸径 ： φ16 ・ φ20 ・ φ25 ・ φ32 ・ φ4 0・φ 5 0・ φ63 ・ φ80 ・ φ100 JIS符号 开关数 1 2 3 4 5 开关型号 T※ T※ T※ T※ T※ 缸径 （mm） φ16 10 10 25 － － φ20 10 10 － － － φ25 10 10 35 50 － φ32 10 10 35 50 － φ40 1…

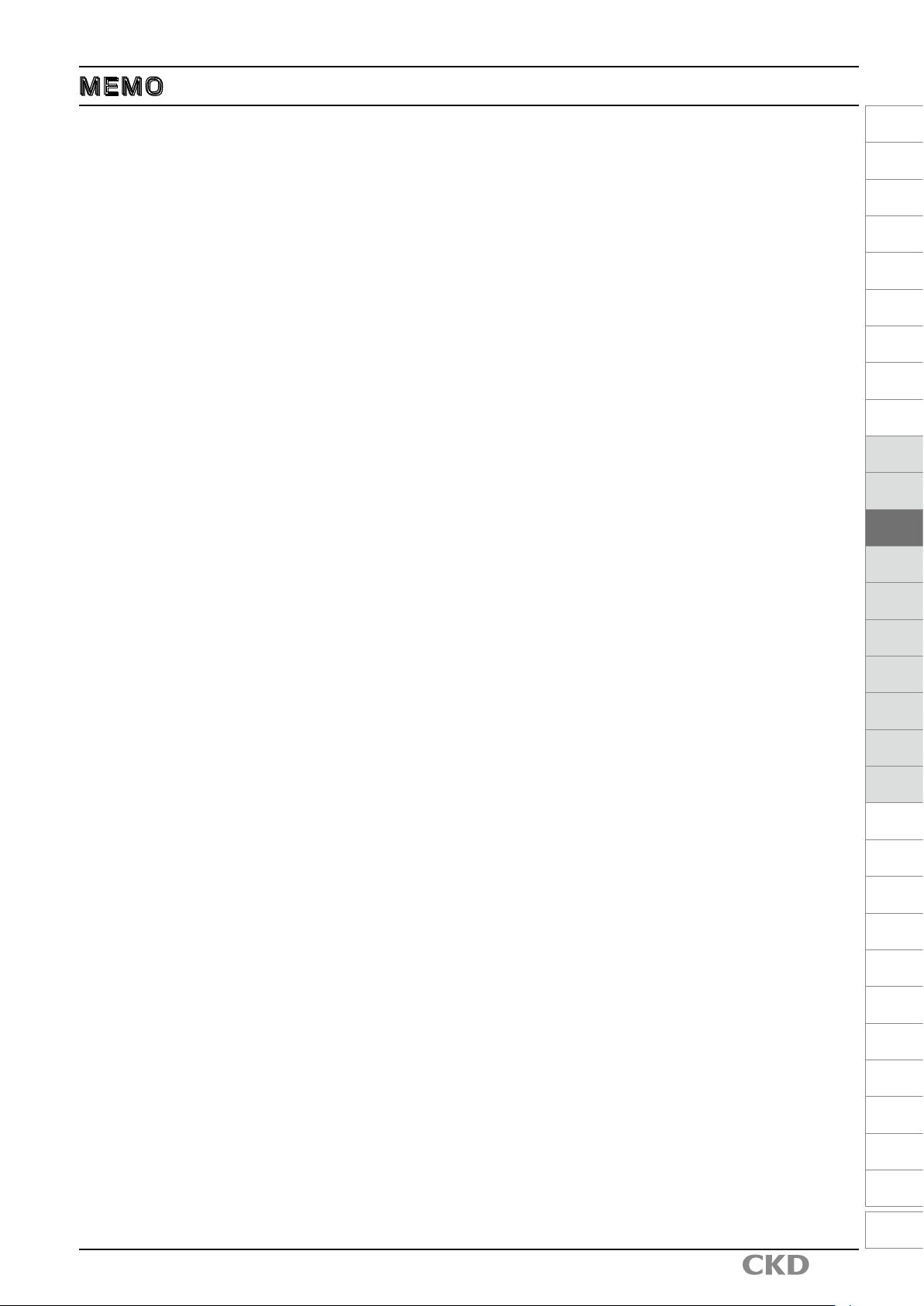

MEMO
MEMO
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末

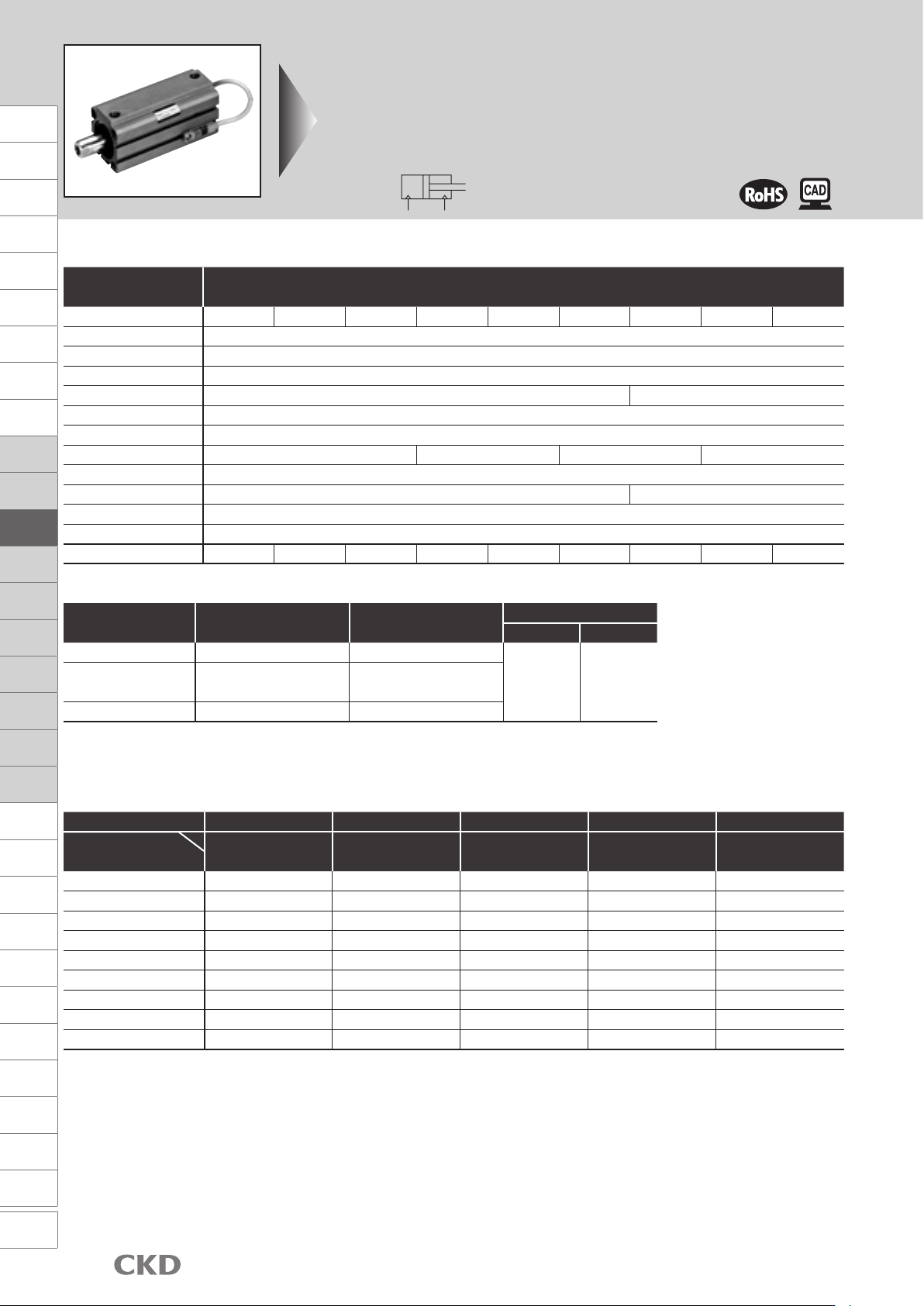

紧凑型气缸 双作用・耐切削油型
SSD-G2・G3 Series
● 缸径 ： φ16・φ20・φ25・φ32・φ40・φ50・
φ63・φ80・φ100
JIS符号
开关数 1 2 3 4 5
开关型号
T※ T※ T※ T※ T※
缸径（mm）
φ16 10 10 25 － －
φ20 10 10 － － －
φ25 10 10 35 50 －
φ32 10 10 35 50 －
φ40 10 10 35 50 －
φ50 10 10 35 50 －
φ63 10 10 35 50 －
φ80 10 10 35 50 －
φ100 10 10 35 50 －
开关安装数和最小行程（mm）
缸径（mm） 标准行程（mm） 最大行程（mm）
最小行程（mm）
不带开关 带开关
φ16、φ20
5、10、15、20、25、30
30
1 10
φ25、φ32
φ40、φ50
5、10、15、20、25
30、40、50
50
φ63、φ80、φ100
5、10、20、30、40、50
50
注1 ： 关于中间行程，可按每1mm为单位进行制作。（无法制作带开关的行程不足10mm的产品）
但是，全长尺寸与其上一档标准行程的尺寸相同。
注2：安装部件LB、LB2时的最小行程请参阅第1320页、第1321页。
行程
规格
项 目
SSD-G2・G3
SSD-G2L・G3L（带开关）
缸径 mm φ16 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
动作方式 双作用型
使用流体 压缩空气
最高使用压力 MPa 1.0
最低使用压力 MPa 0.15 0.1
耐压力 MPa 1.6
环境温度 ℃ －10〜60（但是，不得冻结）
配管口径 M5 Rc1/8 Rc1/4 Rc3/8
行程允许误差 mm
＋1.0
0
使用活塞速度 mm/s 50〜500 50〜300
缓冲 无
给油 无 需（ 给油时请使用透平油1种ISO VG32）
允许吸收能量 J 0.01 0.016 0.021 0.025 0.092 0.1 0.12 0.27 0.56
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1230
种类・型 号 无触点・2线式 无触点・3线式
项目 T2YLH・T2YLV T3YLH・T3YLV
用途 专用 、继电器
电源电压 ～
负载电压・电流 ～、～注 以下，以下
指示灯 红色绿色（时亮灯）
泄漏电流 以下 以下
耐冲击
重量 ： ： ：
行程 5 10 15 20 25 30 40 50
缸 径（ mm）
不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关
无触点开关
注 ：上述负载电流的最大值 ：为时的值。开关使用环境温度高于时，会低于。（时为～）
气缸重量表
（带开关重量是带个气缸开关时的重量）
开关规格
SSD-G2・G3 Series
规格
理论推力表
缸径
（mm）
动作方向
使用压力 MPa
0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
伸出
缩回
伸出
缩回
伸出
缩回
伸出
缩回
伸出
缩回
伸出
缩回
伸出
缩回
伸出
缩回
伸出
缩回
（单位 ：）
（单位 ：）
