SSD-G5 Series
型号表示方法
〈型号表示例〉
SSD-G5L-32-5-T0H-R-N-LB-I
机种 ：紧凑型气缸双作用・单活塞杆・耐环境刮板型
B
缸径 ：
φ
32mm
C
配管螺纹种类 ：Rc螺纹种类
D
行程 ：5mm
E
开关型号 ：有触点开关T0H・
导线长度1m
F
开关数 ：前端带1个
G
选择项 ：杆端外螺纹
H
安装部件 ：轴向脚座
I
附件 ：单耳环连接件
F
开关数
SSD-G5
20 LB
N I5
E
开关型号
D
行 程
D
行程（mm）
请参阅下页行程表。
E
开关型号
直线导线
L形导线 触点
电压
显 示 导线
AC DC
TOH※
T0V※
有
触
点
● ●
单色显示式
2线
T5H※ T5V※
● ●
无指示灯
T8H※ T8V※
● ●
单色显示式
T1H※ T1V※
无
触
点
●
单色显示式
2线
T2H※ T2V※
●
T3H※ T3V※
●
3线
T3PH※ T3PV※
●
单色显示式（PNP输出）
T2WH※
T2WV※
●
双色显示式
2线
T2YH※ T2YV※
●
T3WH※ T3WV※
●
3线
T3YH※ T3YV※
●
T2JH※
T2JV※
●
单色显示式断电延迟型
2线
T2YD※
－
●
双色显示式交流磁场用
2线
T2YDT※
－
●
※导线长度
无符号 1ｍ（标准）
3 3m（选择项）
5 5m（选择项）
型号选择时的注意事项
注1 ：φ20〜φ32气缸上无法安装T8※开关。
注2 ：安装部件附带发货。
“LB2”“FA”用气缸的WF・wf尺寸设定为比
标准品长10mm。
关于单独订购气缸和LB2部件、FA部件时的
气缸型号，请垂询本公司。
注3 ：无法同时选择“I”“Y ”。
注4 ：开关附带在产品中发货。
需要安装后发货时，请与我司营业所商谈。
F
开关数
R 前端带1个
H 后端带1个
D 带2个
SSD-G5L
20 T0H LB
R N I5
不带开关（无开关用磁环）
带开关（内置开关用磁环）
A
机种型号
B
缸径
C
配管螺纹种类
G
选择项
H
安装部件
I
附 件
注3
符号 内　容
A
机种型号
SSD-G5 双作用・单活塞杆・耐环境刮板型
SSD-G5L 双作用・单活塞杆・耐环境刮板型・带开关
B
缸径（mm）
20 φ20
25 φ25
32 φ32
40 φ40
50 φ50
63 φ63
80 φ80
100 φ100
C
配管螺纹种类
无符号 Rc螺纹/M5螺纹
NN NPT螺纹（φ32以上）（接单生产品）
GN G螺纹（φ32以上）（接单生产品）
G
选择项
无符号 杆端内螺纹
N 杆端外螺纹
H
安装部件
LB 轴向脚座
LB2 轴向脚座（小型）
CB 双耳环（带销和挡圈）
CB2 双耳环（小型）（带销和挡圈）
FA 前端法兰型
FB 后端法兰型
I
附件（杆端外螺纹“N”时可选择）
I 单耳环连接件
I2 单耳环连接件（小型）
Y 双耳环连接件（带销和挡圈）
Y2 双耳环连接件（小型）（带销和挡圈）
注1
注4
注2
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1274
SSD-G5 Series
型号表示方法
开关单体型号表示方法
SW T0H
开关型号
（第1274页
E
项）
〔行程表〕
行程（mm）
适用缸径
φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
标准行程
5
10
15
20
25
30
40
50
60
70
80
90
100
最小行程（mm）注1 1
最大行程（mm） 50
中间行程　注2 每1mm
超过标准行程时，为高负荷型（K）。关于规格，请参阅第
1280页，关于外形尺寸，请参阅第1286页、第1287页。
注1： 带单色显示式的开关无法使用在行程不足5mm的气缸上、带双色显示式、断电延迟型、交流磁场用、T1※、T8※的开关无法
使用在行程不足10mm的气缸上。
有关开关安装数及最小行程请参阅第1272页。
注2 ：中间行程时的全长尺寸与其上一档标准行程的尺寸相同。
注3：安装部件LB、LB2时的最小行程请参阅第1320页、第1321页。
缸径（mm）
φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
安装部件
脚座（LB）
SSD-LB-20 SSD-LB-25 SSD-LB-32 SSD-LB-40 SSD-LB-50 SSD-LB-63 SSD-LB-80
SSD-LB-100
脚座（LB2）
SSD-LB2-20 SSD-LB2-25 SSD-LB2-32 SSD-LB2-40 SSD-LB2-50 SSD-LB2-63 SSD-LB2-80
SSD-LB2-100
法兰（FA/FB）
SSD-FA-20 SSD-FA-25 SSD-FA-32 SSD-FA-40 SSD-FA-50 SSD-FA-63 SSD-FA-80
SSD-FA-100
双耳环（CB）
SSD-CB-20 SSD-CB-25 SSD-CB-32 SSD-CB-40 SSD-CB-50 SSD-CB-63 SSD-CB-80
SSD-CB-100
双耳环（CB2）
SSD-CB2-20 SSD-CB2-25 SSD-CB2-32 SSD-CB2-40 SSD-CB2-50 SSD-CB2-63 SSD-CB2-80
SSD-CB2-100
安装部件型号表示方法
注1 ：脚座型安装支架为2个一套。
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1275
SSD-G5 Series

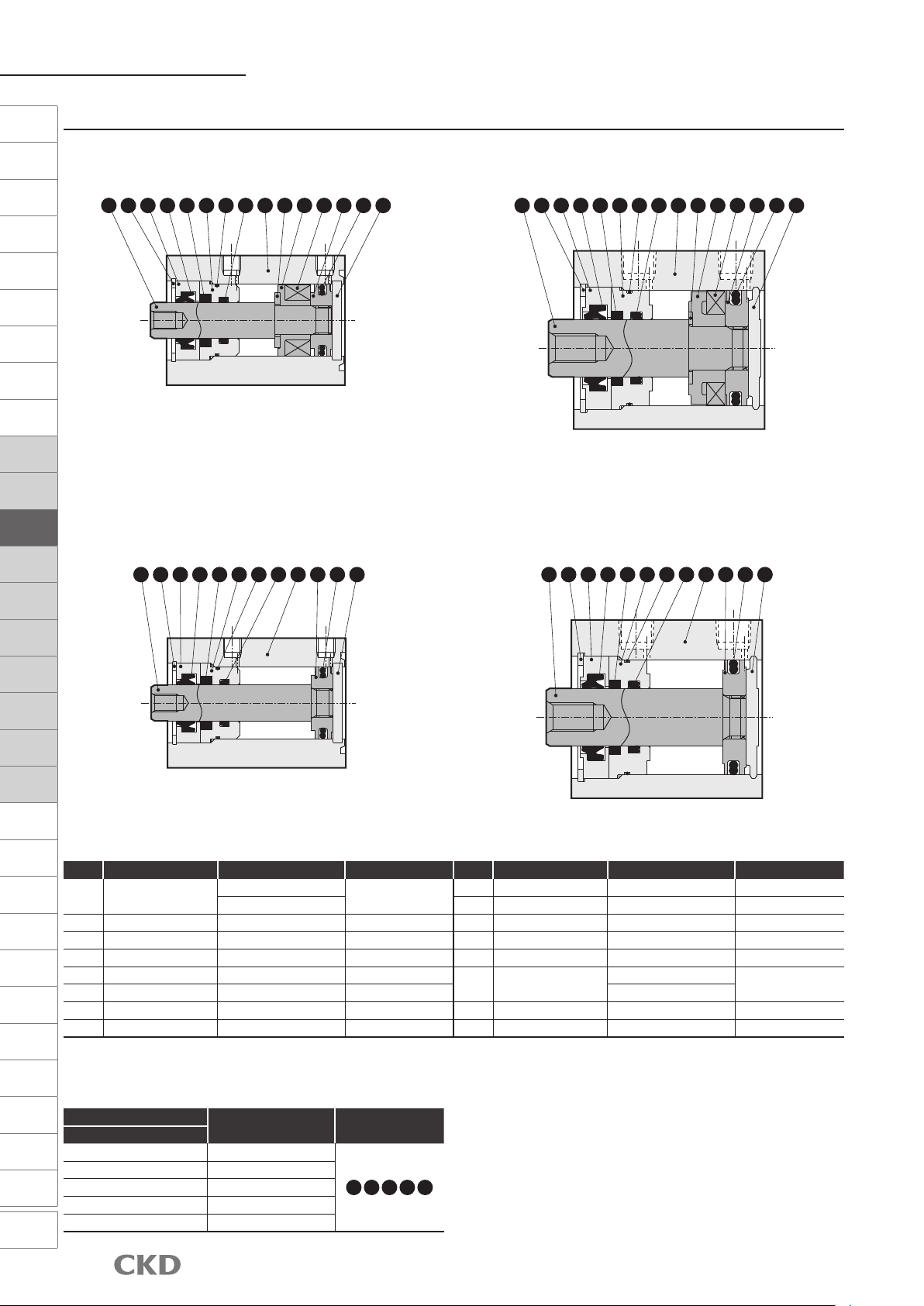

内部结构及部件一览表
主要部件一览表
编号 部件名称 材 质 备注 编号 部件名称 材 质 备注
1 活塞杆
φ20・φ25 ：不锈钢
工业用镀铬
9 缸体 铝合金 硬质阳极氧化
φ32〜φ50 ：钢 10 垫块 特殊树脂
2 C形挡圈 钢 磷酸锌 11 磁环 磁性塑料
3 前端盖1 特殊铝 钝化处理 12 活塞 铝合金 钝化处理
4 刮板 丁腈橡胶 13 活塞密封件 丁腈橡胶
5 润滑纤维 特殊橡胶
14 缸盖
φ20・φ25 ：不锈钢
φ32〜φ50 ：阳极氧化
6 前端盖2 特殊铝 阳极氧化 φ32〜φ50 ：铝合金
7 前端盖垫圈 丁腈橡胶 15 弹簧垫圈 不锈钢
8 活塞杆密封件 丁腈橡胶
●SSD-G5L-20・25
（双作用・耐环境刮板型・带开关）
●SSD-G5-20・25
（双作用・耐环境刮板型）
●SSD-G5L-32〜50
（双作用・耐环境刮板型・带开关）
●SSD-G5-32〜50
（双作用・耐环境刮板型）
易损件一览表
部件名称
组件型号 易损件编号
缸径（mm）
φ20
SSD-G5-20K
4 5 7 8 13
φ25
SSD-G5-25K
φ32
SSD-G5-32K
φ40
SSD-G5-40K
φ50
SSD-G5-50K
1 2 3 4 5 6 7 8 9 15 10 11 12 13 14
1 2 3 4 5 6 7 8 9 15 10 11 12 13 14
1 2 3 4 5 6 7 8 9 12 13 14 1 2 3 4 5 6 7 8 9 12 13 14
