S SD-G5 Series 内部结构及部件一览表 主要部件一览表 编号 部件名称 材 质 备注 编号 部件名称 材 质 备注 1 活塞杆 φ20 ・ φ25 ： 不锈钢 工业用镀铬 9 缸体 铝合金 硬质阳极氧化 φ32〜φ50 ： 钢 10 垫块 特殊树脂 2 C形挡圈 钢 磷酸锌 11 磁环 磁性塑料 3 前端盖1 特殊铝 钝化处理 12 活塞 铝合金 钝化处理 4 刮板 丁腈橡胶 13 活塞密封件 丁腈橡胶 5 润滑纤维 特殊橡…
SSD-G5 Series
型号表示方法
开关单体型号表示方法
SW T0H
开关型号
（第1274页
E
项）
〔行程表〕
行程（mm）
适用缸径
φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
标准行程
5
10
15
20
25
30
40
50
60
70
80
90
100
最小行程（mm）注1 1
最大行程（mm） 50
中间行程 注2 每1mm
超过标准行程时，为高负荷型（K）。关于规格，请参阅第
1280页，关于外形尺寸，请参阅第1286页、第1287页。
注1： 带单色显示式的开关无法使用在行程不足5mm的气缸上、带双色显示式、断电延迟型、交流磁场用、T1※、T8※的开关无法
使用在行程不足10mm的气缸上。
有关开关安装数及最小行程请参阅第1272页。
注2 ：中间行程时的全长尺寸与其上一档标准行程的尺寸相同。
注3：安装部件LB、LB2时的最小行程请参阅第1320页、第1321页。
缸径（mm）
φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
安装部件
脚座（LB）
SSD-LB-20 SSD-LB-25 SSD-LB-32 SSD-LB-40 SSD-LB-50 SSD-LB-63 SSD-LB-80
SSD-LB-100
脚座（LB2）
SSD-LB2-20 SSD-LB2-25 SSD-LB2-32 SSD-LB2-40 SSD-LB2-50 SSD-LB2-63 SSD-LB2-80
SSD-LB2-100
法兰（FA/FB）
SSD-FA-20 SSD-FA-25 SSD-FA-32 SSD-FA-40 SSD-FA-50 SSD-FA-63 SSD-FA-80
SSD-FA-100
双耳环（CB）
SSD-CB-20 SSD-CB-25 SSD-CB-32 SSD-CB-40 SSD-CB-50 SSD-CB-63 SSD-CB-80
SSD-CB-100
双耳环（CB2）
SSD-CB2-20 SSD-CB2-25 SSD-CB2-32 SSD-CB2-40 SSD-CB2-50 SSD-CB2-63 SSD-CB2-80
SSD-CB2-100
安装部件型号表示方法
注1 ：脚座型安装支架为2个一套。
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1275
SSD-G5 Series
内部结构及部件一览表
主要部件一览表
编号 部件名称 材 质 备注 编号 部件名称 材 质 备注
1 活塞杆
φ20・φ25 ：不锈钢
工业用镀铬
9 缸体 铝合金 硬质阳极氧化
φ32〜φ50 ：钢 10 垫块 特殊树脂
2 C形挡圈 钢 磷酸锌 11 磁环 磁性塑料
3 前端盖1 特殊铝 钝化处理 12 活塞 铝合金 钝化处理
4 刮板 丁腈橡胶 13 活塞密封件 丁腈橡胶
5 润滑纤维 特殊橡胶
14 缸盖
φ20・φ25 ：不锈钢
φ32〜φ50 ：阳极氧化
6 前端盖2 特殊铝 阳极氧化 φ32〜φ50 ：铝合金
7 前端盖垫圈 丁腈橡胶 15 弹簧垫圈 不锈钢
8 活塞杆密封件 丁腈橡胶
●SSD-G5L-20・25
（双作用・耐环境刮板型・带开关）
●SSD-G5-20・25
（双作用・耐环境刮板型）
●SSD-G5L-32〜50
（双作用・耐环境刮板型・带开关）
●SSD-G5-32〜50
（双作用・耐环境刮板型）
易损件一览表
部件名称
组件型号 易损件编号
缸径（mm）
φ20
SSD-G5-20K
4 5 7 8 13
φ25
SSD-G5-25K
φ32
SSD-G5-32K
φ40
SSD-G5-40K
φ50
SSD-G5-50K
1 2 3 4 5 6 7 8 9 15 10 11 12 13 14
1 2 3 4 5 6 7 8 9 15 10 11 12 13 14
1 2 3 4 5 6 7 8 9 12 13 14 1 2 3 4 5 6 7 8 9 12 13 14
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1276
SSD-G5 Series
内部结构及部件一览表
●SSD-G5L-63〜100（双作用・耐环境刮板型・带开关）

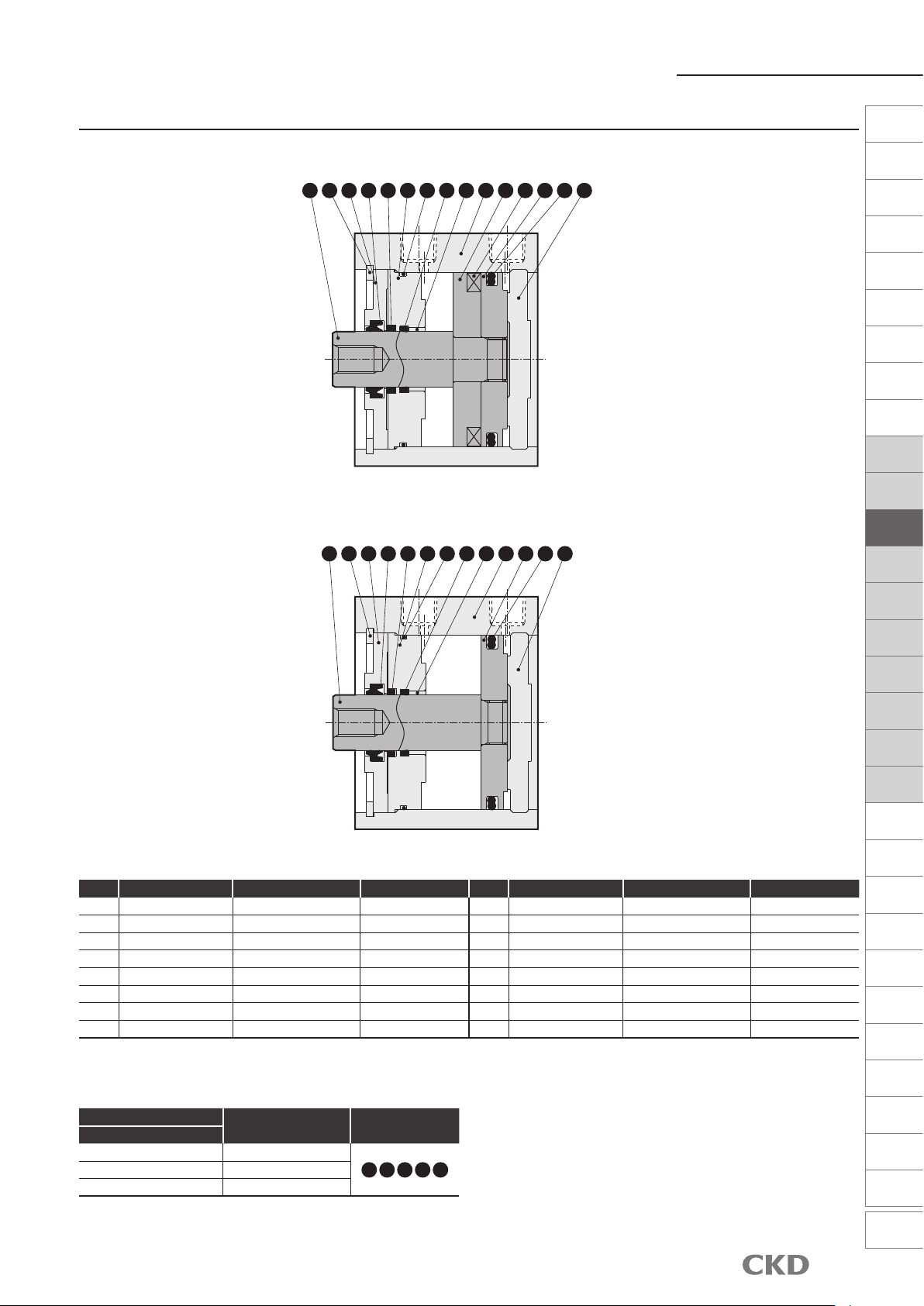

内部结构及部件一览表
●SSD-G5-63〜100（双作用・耐环境刮板型）
主要部件一览表
编号 部件名称 材 质 备注 编号 部件名称 材 质 备注
1 活塞杆 钢 工业用镀铬 9 缸体 铝合金 硬质阳极氧化
2 C形挡圈 钢 磷酸锌 10 垫块 铝合金 钝化处理
3 前端盖1 铝合金 钝化处理 11 磁环 磁性塑料
4 刮板 丁腈橡胶 12 活塞 铝合金 钝化处理
5 润滑纤维 特殊橡胶 13 活塞密封件 丁腈橡胶
6 前端盖2 铝合金 钝化处理 14 缸盖 铝合金 阳极氧化
7 前端盖垫圈 丁腈橡胶 15 轴套 无油自润滑轴承
8 活塞杆密封件 丁腈橡胶
易损件一览表
部件名称
组件型号 易损件编号
缸径（mm）
φ63
SSD-G5-63K
4 5 7 8 13
φ80
SSD-G5-80K
φ100
SSD-G5-100K
1 2 3 4 5 6 7 8 15 9 10 11 12 13 14
1 2 3 4 5 6 7 8 15 9 12 1413
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
