S SD-K G5 Series 内部结构及部件一览表 主要部件一览表 编号 部件名称 材 质 备注 编号 部件名称 材 质 备注 1 活塞杆 φ20 ・ φ25 ： 不锈钢 工业用镀铬 11 缸体 铝合金 硬质阳极氧化 φ32〜φ50 ： 钢 12 垫块 特殊树脂 2 C形挡圈 钢 磷酸锌 13 磁环 磁性塑料 3 前端盖1 特殊铝 钝化处理 14 活塞 铝合金 钝化处理 4 刮板 丁腈橡胶 15 活塞密封件 丁腈橡胶 5 润滑纤维 …
SSD-KG5 Series
型号表示方法
开关单体型号表示方法
SW T0H
开关型号
（第页
项）
〔行程表〕
行程（mm）
适用缸径
φ20 φ25 φ32 φ40 φ50 φ6 3 φ80
φ100
标准行程
最小行程（ ）注
最大行程（）
中间行程注 每
注1： 带单色显示式的开关无法使用在行程不足5mm的气缸上、带双色显示式、断电延
迟型、交流磁场用、T1※、T8※的开关无法使用在行程不足10mm的气缸上。
有关开关安装数及最小行程请参阅第1280页。
注 ：全长尺寸与其上一档标准行程的尺寸相同。
缸径（mm）
φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
安装部件
脚 座（ ）
脚 座（ ）
法 兰（ ）
双耳环（）
双耳环（）
安装部件型号表示方法
注 ：脚座型安装支架为个一套。
气缸重量
行 程（ mm） 5 10 15 20 25 30 40 50 60 70 80 90 100
缸 径（ mm）
不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关
（带开关重量是带个气缸开关时的重量）
（单位 ：）
行 程（ mm） 110 120 130 140 150 160 170 180 190 200
缸 径（ mm）
不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关
行 程（ mm） 210 220 230 240 250 260 270 280 290 300
缸 径（ mm）
不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关 带开关 不带开关
带开关
―
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末

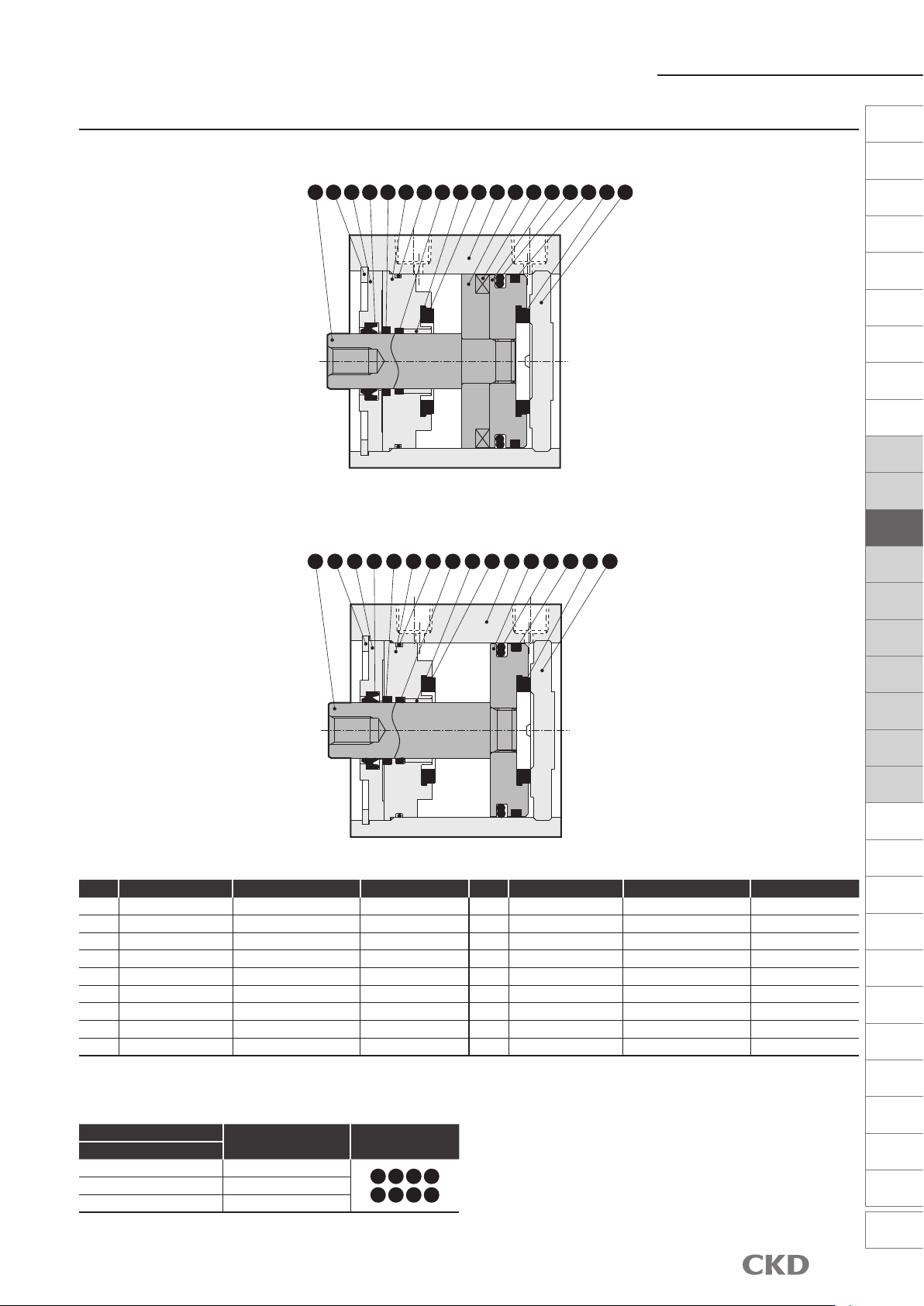

SSD-KG5 Series
内部结构及部件一览表
主要部件一览表
编号 部件名称 材 质 备注 编号 部件名称 材 质 备注
1 活塞杆
φ20・φ25 ：不锈钢
工业用镀铬
11 缸体 铝合金 硬质阳极氧化
φ32〜φ50 ：钢 12 垫块 特殊树脂
2 C形挡圈 钢 磷酸锌 13 磁环 磁性塑料
3 前端盖1 特殊铝 钝化处理 14 活塞 铝合金 钝化处理
4 刮板 丁腈橡胶 15 活塞密封件 丁腈橡胶
5 润滑纤维 特殊橡胶 16 耐磨环 聚缩醛树脂
6 前端盖2 特殊铝 阳极氧化 17 后端缓冲橡胶 聚氨酯橡胶
7 前端盖垫圈 丁腈橡胶
18 缸盖
φ20・φ25 ：不锈钢
φ32〜φ50 ：阳极氧化
8 活塞杆密封件 丁腈橡胶 φ32〜φ50 ：铝合金
9 轴套 无油自润滑轴承 19 弹簧垫圈 不锈钢
10 前端缓冲橡胶 聚氨酯橡胶
●SSD-KG5L-20・25
（双作用・高负荷・耐环境刮板型・带开关）
●SSD-KG5-20・25
（双作用・高负荷・耐环境刮板型）
●SSD-KG5L-32〜50
（双作用・高负荷・耐环境刮板型・带开关）
●SSD-KG5-32〜50
（双作用・高负荷・耐环境刮板型）
易损件一览表
部件名称
组件型号 易损件编号
缸径（mm）
φ20
SSD-KG5-20K
4 5 7 8
10 15 16 17
φ25
SSD-KG5-25K
φ32
SSD-KG5-32K
φ40
SSD-KG5-40K
φ50
SSD-KG5-50K
1 2 3 4 5 6 7 8 9 10 11 1319 12 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 11 1319 12 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 11 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 11 14 15 16 17 18
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1284
SSD-KG5 Series
内部结构及部件一览表
●SSD-KG5L-63〜100（双作用・高负荷・耐环境刮板型・带开关）
内部结构及部件一览表
●SSD-KG5-63〜100（双作用・高负荷・耐环境刮板型）
主要部件一览表
编号 部件名称 材 质 备注 编号 部件名称 材 质 备注
1 活塞杆 钢 工业用镀铬 10 前端缓冲橡胶 聚氨酯橡胶
2 C形挡圈 钢 磷酸锌 11 缸体 铝合金 硬质阳极氧化
3 前端盖1 铝合金 钝化处理 12 垫块 铝合金 钝化处理
4 刮板 丁腈橡胶 13 磁环 磁性塑料
5 润滑纤维 特殊橡胶 14 活塞 铝合金 钝化处理
6 前端盖2 铝合金 钝化处理 15 活塞密封件 丁腈橡胶
7 前端盖垫圈 丁腈橡胶 16 耐磨环 聚缩醛树脂
8 活塞杆密封件 丁腈橡胶 17 后端缓冲橡胶 聚氨酯橡胶
9 轴套 无油自润滑轴承 18 缸盖 铝合金 阳极氧化
易损件一览表
部件名称
组件型号 易损件编号
缸径（mm）
φ63
SSD-KG5-63K
4 5 7 8
10 15 16 17
φ80
SSD-KG5-80K
φ100
SSD-KG5-100K
1 2 3 4 5 6 7 8 9 10 11 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 12 1411 13 15 16 17 18
