SSD-L4 Series 型号表示方法 安装部件型号表示方法 注 ： 脚座型安装支架为 个一套。 V0 SW 开关单体型号表示方法 开关型号 （第 页 项） 缸径 （ mm ） φ40 φ50 φ63 φ80 φ100 安装部件 脚 座（ ） 脚 座（ ） …
SSD-L4 Series
注1 ：安装部件附带发货。
注2： 选择LB2、FA时，活塞杆伸出尺寸WF
与标准不同。外形尺寸图请参阅第
1109页、第1110页。此外，缸体张贴
铭牌的刻印型号末尾刻印有伸出长度
指定的型号。
注3 ：无法同时选择“I”“Y”。
注4 ： 开关附带在产品中发货。需要安装后发货时，
请与我司营业所商谈。
LB ISSD-L4 V04050 ND
机种型号
附件
注3
型号表示方法
机种名 ：紧凑型气缸双作用・单活塞杆型・耐强磁场用带开关
A
缸径 ：φ50mm
B
行程 ：40mm
C
开关型号 ：有触点开关V0・导线长度1m
D
开关数 ：带2个
E
选择项 ：杆端外螺纹
F
安装部件 ：轴向脚座
G
附件 ：单耳环连接件
SSD-L4-50-40-V0-D-N-LB-I
〈型号表示例〉
符号 内 容
缸径（mm）
40 φ40
50 φ50
63 φ63
80 φ80
100 φ100
行程（mm）
缸径 行程
注1 中间行程
注2
φ40〜φ100 20〜50 每1mm
注1 ：有关开关安装数及最小行程请参阅第1288页。
注2 ：全长尺寸与其上一档标准行程相同。
开关型号
直线导线 触点
电压
显示 导线
AC DC
V0※ 有触点
● ●
单色显示式 2线
※导线长度
无符号 1m（标准）
3 3m（选择项）
5 5m（选择项）
开关数
R 前端带1个
H 后端带1个
D 带2个
T 带3个
选择项
无符号 杆端内螺纹
N 杆端外螺纹
安装部件
LB 轴向脚座
LB2 轴向脚座（小型）
CB 双耳环（带销和挡圈）
CB2 双耳环（小型）（带销和挡圈）
FA 前端法兰型
FB 后端法兰型
附件
（杆端外螺纹“N”时可选择）
I 单耳环连接件
I2 单耳环连接件（小型）
Y 双耳环连接件（带销和挡圈）
Y2 双耳环连接件（小型）（带销和挡圈）
A
C
B
F
G
A
B
C
D
E
F
G
缸径
行程
开关型号
注4
开关数
D
选择项
E
安装部件
注1
注2
型号选择时的注意事项
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1290
SSD-L4 Series
型号表示方法
安装部件型号表示方法
注 ：脚座型安装支架为个一套。
V0SW
开关单体型号表示方法
开关型号
（第页
项）
缸径（mm）
φ40 φ50 φ63 φ80 φ100
安装部件
脚 座（ ）
脚 座（ ）
法 兰（ ）
双耳环（）
双耳环（）
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
SSD-L4 Series
易损件一览表

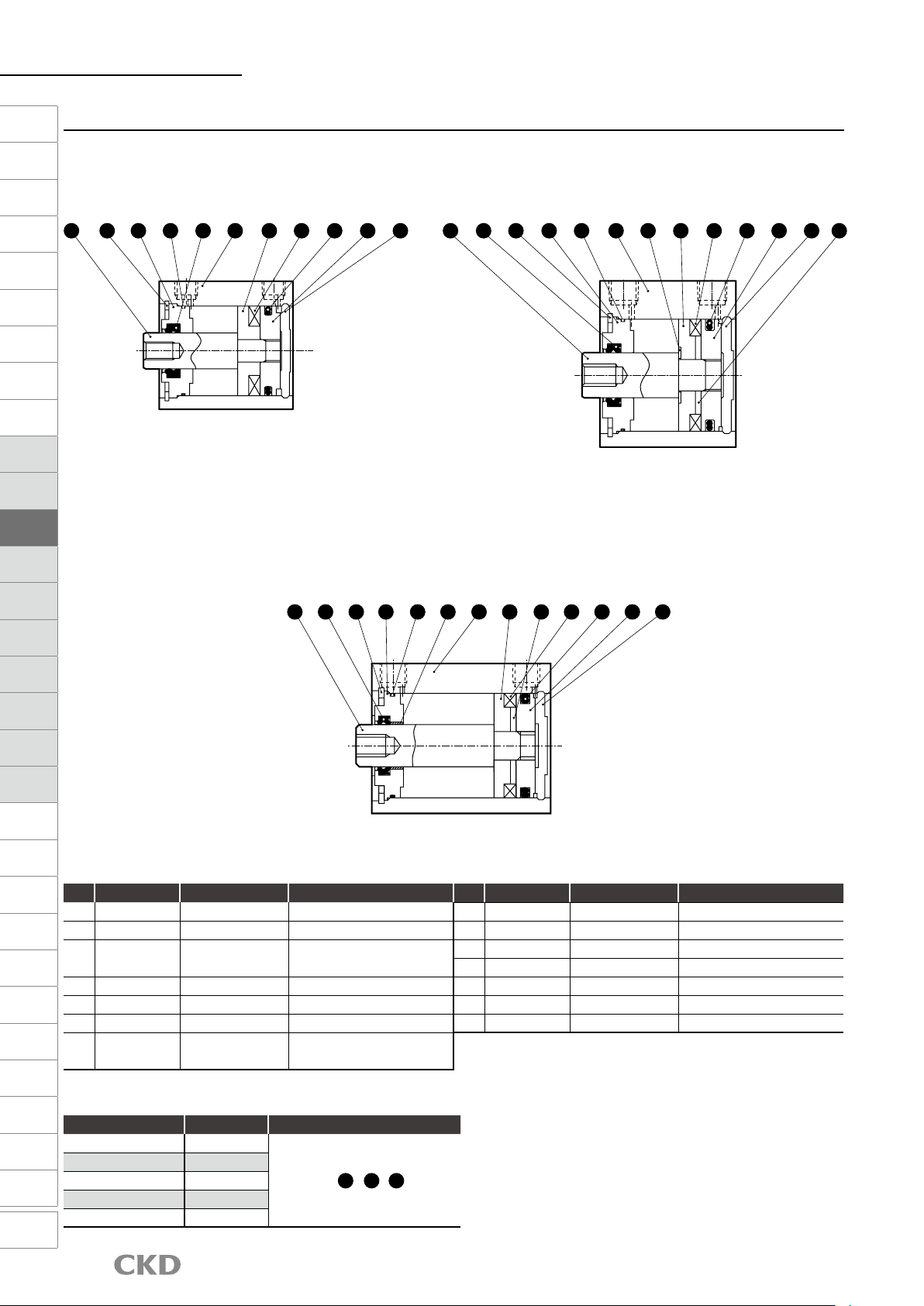

内部结构及部件一览表
～
编号 部件名称 材质 备注 编号 部件名称 材质 备注
活塞杆 钢 工业用镀铬 磁环 磁性塑料
形挡圈 钢 磷酸锌 活塞 铝合金 钝化处理
前端盖
、 ：特殊铝
～ ：铝合金
阳极氧化
活塞密封件 丁腈橡胶
缸盖 铝合金 阳极氧化
前端盖垫圈 丁腈橡胶 轴套 自润滑轴套
缸体 铝合金 硬质阳极氧化 弹簧垫圈 不锈钢
活塞杆密封件 丁腈橡胶 衬圈 铝合金 ～
垫块
铝合金
（仅为树脂）
钝化处理
缸 径（ mm） 组件型号 易损件编号
SSD-40K
SSD-50K
SSD-63K
SSD-80K
SSD-100K
64
10
5
13 1110
9
14
876 431 2
1 12 63 24 36 45 57 78 89 910 101311 11 14
