S SD- T Series 注1 ： 脚座型安装支架为2个一套。 安装部件型号表示方法 注1 ： 全长尺寸与其上一档标准行程的尺寸相同。 注2 ： 安装部件LB、 LB2时的最小行程请参阅第1320页、 第1321页。 〔行程表〕 注 1 ： φ 1 2 〜 φ 2 5 的活塞杆材质标准时为不锈钢 。 C 形挡圈由钢变为不 锈钢。 杆端外螺纹型时的螺 母材质为不锈钢。 注2 ： 安装部件附带发货。 注3 ： 选择L B2、FA时，…
理论推力表
SSD-T Series
规格
缸径
（mm）
动作方向
使用压力 MPa
0.05 0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
伸出
―
缩回
―
伸出
―
缩回
―
伸出
―
缩回
―
伸出
―
缩回
―
伸出
―
缩回
―
伸出
―
缩回
―
伸出
―
缩回
―
伸出
缩回
伸出
缩回
伸出
缩回
（单位 ：）
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
SSD-T Series
注1 ：脚座型安装支架为2个一套。
安装部件型号表示方法
注1 ：全长尺寸与其上一档标准行程的尺寸相同。
注2：安装部件LB、LB2时的最小行程请参阅第1320页、第1321页。
〔行程表〕
注1 ：φ12〜φ25的活塞杆材质标准时为不锈钢。C
形挡圈由钢变为不锈钢。杆端外螺纹型时的螺
母材质为不锈钢。
注2 ：安装部件附带发货。
注3： 选择LB2、FA时，活塞杆凸出尺寸WF与
标准不同。外形尺寸图请参阅第1109页、
第1110页。此外，本体张贴铭牌的刻印
型号末尾刻印有伸出长度指定的型号。
注4 ：无法同时选择“I”“Y”。
注5： 关于杆端形状的定制规格，请参阅卷末
85。
注6： 关于产品种类与选择项的组合，请参阅
第1086页、第1087页。
机种 ：紧凑型气缸耐热型
A
缸径 ：φ12mm
B
配管螺纹种类 ：Rc螺纹
C
行程 ：5mm
D
选择项 ：杆端外螺纹
SSD-T-12-5-N
〈
型号表示例〉
I
型号表示方法
SSD-T
5
LB12
N
附件
注4
行程（mm）
适用缸径
φ12 φ16 φ20 φ25 φ32 φ40
φ50
φ63 φ80
φ100
标准行程
5
● ● ● ● ● ● ● ● ● ●
10
● ● ● ● ● ● ● ● ● ●
15
● ● ● ● ● ● ●
20
● ● ● ● ● ● ● ● ● ●
25
● ● ● ● ● ● ●
30
● ● ● ● ● ● ● ● ● ●
40
● ● ● ● ● ● ●
50
● ● ● ● ● ● ●
最小行程（mm） 1
最大行程（mm） 30 50
中间行程注1 每1mm
缸径（mm）
φ12 φ16 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
安装部件
脚座（LB）
SSD-LB-12 SSD-LB-16 SSD-LB-20 SSD-LB-25 SSD-LB-32 SSD-LB-40 SSD-LB-50 SSD-LB-63 SSD-LB-80 SSD-LB-100
脚 座（ LB2）
SSD-LB2-12 SSD-LB2-16 SSD-LB2-20 SSD-LB2-25 SSD-LB2-32 SSD-LB2-40 SSD-LB2-50 SSD-LB2-63 SSD-LB2-80 SSD-LB2-100
法兰（FA/FB）
SSD-FA-12 SSD-FA-16 SSD-FA-20 SSD-FA-25 SSD-FA-32 SSD-FA-40 SSD-FA-50 SSD-FA-63 SSD-FA-80 SSD-FA-100
双耳环（CB）
SSD-CB-12 SSD-CB-16 SSD-CB-20 SSD-CB-25 SSD-CB-32 SSD-CB-40 SSD-CB-50 SSD-CB-63 SSD-CB-80 SSD-CB-100
双耳环（CB2）
SSD-CB2-12 SSD-CB2-16 SSD-CB2-20 SSD-CB2-25 SSD-CB2-32 SSD-CB2-40 SSD-CB2-50 SSD-CB2-63 SSD-CB2-80 SSD-CB2-100
符号 内容
缸径（mm）
12 φ12
16 φ16
20 φ20
25 φ25
32 φ32
40 φ40
50 φ50
63 φ63
80 φ80
100 φ100
配管螺纹种类
无符号 Rc螺纹
NN NPT螺纹（φ32以上）（接单生产品）
GN G螺纹（φ32以上）（接单生产品）
行程（mm）
请参阅以下的行程表。
选择项
无符号 杆端内螺纹
N 杆端外螺纹
M 活塞杆材质（不锈钢）
安装部件
LB 轴向脚座
LB2 轴向脚座（小型）
CB 双耳环（带销和挡圈）
CB2 双耳环（小型）（带销和挡圈）
FA 前端法兰型
FB 后端法兰型
附件
（杆端外螺纹“N
”
时可选择）
I 单耳环连接件
I2 单耳环连接件（小型）
Y 双耳环连接件（带销和挡圈）
Y2 双耳环连接件（小型）（带销和挡圈）
缸径
配管螺纹种类
型号选择时的注意事项
A
B
C
D
E
F
A
B
C
行程
选择项
注1
D
E
安装部件注2
注3
F
SCP
※
3
CMK2
CMA2
SCM
SCG
SCA2
SCS2
CKV2
CAV2
・
COVP
/
N2
SSD2
SSG
SSD
CAT
MDC2
MVC
SMG
MSD
・
MSDG
FC
※
STK
SRL3
SRG3
SRM3
SRT3
MRL2
MRG2
SM
-
25
缓冲器
FJ
FK
调速阀
卷末
1140
编号 部件名称 材质 备注 编号 部件名称 材质 备注
活塞杆
～ ：不锈钢
～ ：钢
～ ：工业用镀铬
活塞
～ ：铝合金
～ ：不锈钢
～ ：钝化处理
形挡圈 钢 磷酸锌 活塞密封件 氟橡胶
前端盖
～ ：特殊铝合金
～ ：铝合金
阳极氧化 缸盖
～ ：不锈钢
～ ：铝合金
～ ：阳极氧化
前端盖垫圈 氟橡胶 轴套 自润滑轴套 ～
缸体 铝合金 硬质阳极氧化
活塞杆密封件 氟橡胶
缸 径（ mm） 组件型号 易损件编号
SSD-T-12K
864
SSD-T-16K
SSD-T-20K
SSD-T-25K
SSD-T-32K
SSD-T-40K
SSD-T-50K
SSD-T-63K
SSD-T-80K
SSD-T-100K
与双作用・单活塞杆型相同。请参阅第1103～1105页。
～
～～
外形尺寸图
易损件一览表

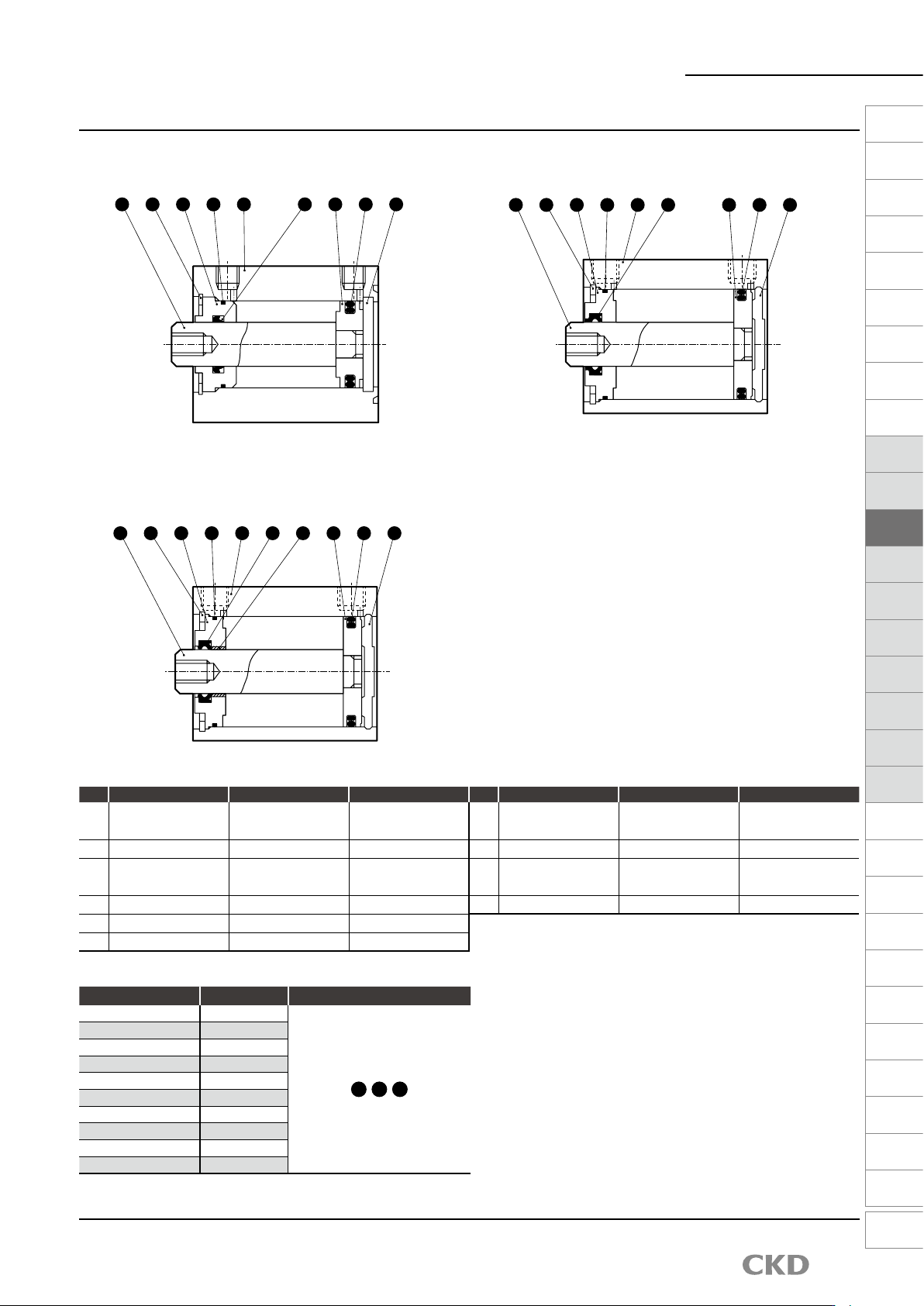

内部结构及部件一览表
润滑脂使用氟类润滑脂。
SSD-T Series
内部结构及部件一览表
6 94 87531 2
4
531 2 6 987
431 2 6 98
10
75
