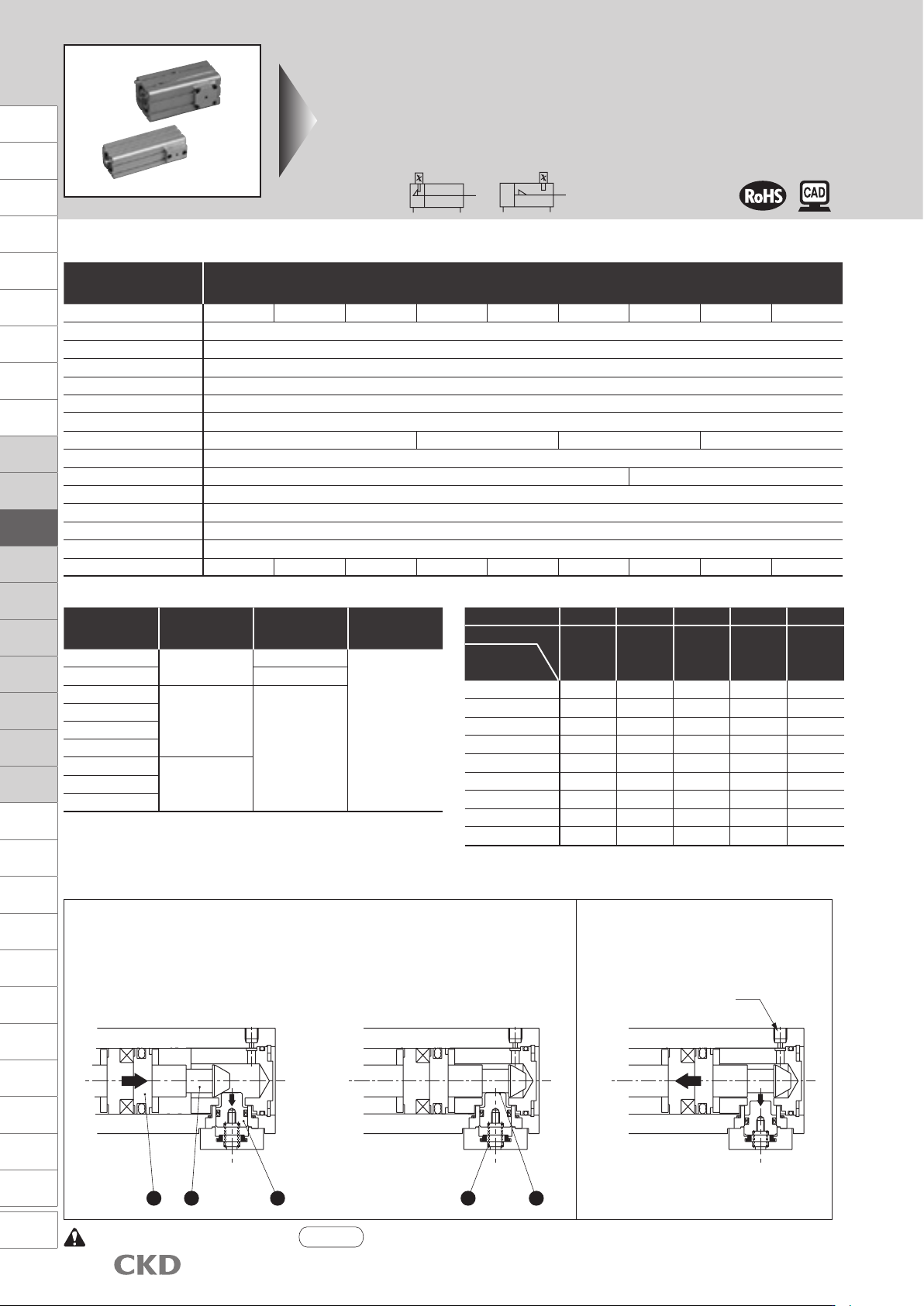

JIS符号
紧凑型气缸 双作用・带防坠落
SSD-Q Series
● 缸径 ： φ16・φ20・φ25・φ32・φ40・
φ50・φ63・φ80・φ100
缸径（mm）
标准行程
（mm）
最大行程
（mm）
最小行程
（mm）
φ16
5、10、15、20
25、30、40、50
100（注1）
5
φ20 200（注1）
φ25
10、15、20、25、30
45、50、60、70、80
90、100
300（注1）
φ32
φ40
φ50
φ63
10、20、30、40、50
60、70、80、90、100
φ80
φ100
开关数 1 2 3 4 5
开关型号
T※ T※ T※ T※ T※
缸径（mm）
φ16 5 5 25 − −
φ20 5 5 35 50 65
φ25 5 5 35 50 65
φ32 5 5 35 50 65
φ40 5 5 35 50 65
φ50 5 5 35 50 65
φ63 5 5 35 50 65
φ80 5 5 35 50 65
φ100 5 5 35 50 65
使用前请务必阅读“使用注意事项
”
防坠落型 第1334～1338页。
开关安装数和最小行程（mm）
注1 ： 带双色显示式，断电延迟型，交流磁场用，T1※、T8※开关的无法使用
在行程不足10mm的气缸上。
注1） 中间行程（例如行程64）为与中间行程的数值（64）对应的外形尺寸。
可按每1mm为单位进行制作。
注2）带开关时，请参阅右表。
行程
规格
A
项 目
SSD-Q
SSD-QL（带开关）
缸径 mm φ16 φ20 φ25 φ32 φ40 φ50 φ63 φ80 φ100
动作方式 双作用・防坠落型
使用流体 压缩空气
最高使用压力 MPa 1.0
最低使用压力 MPa 0.15
耐压力 MPa 1.6
环境温度 ℃ －10～60（但是，不得冻结）
配管口径 M5 Rc1/8 Rc1/4 Rc3/8
行程允许误差 mm
使用活塞速度 mm/s 50～500 50～300
缓冲 橡胶缓冲
给油 无需（给油时请使用透平油1种ISOVG32）
防坠落机构 后端或前端
夹持力 N 最大推力×0.7
允许吸收能量 J 0.09 0.157 0.157 0.402 0.628 0.98 1.56 2.51 3.92
＋2.5
0
● 锁定动作时
如果气缸的活塞①靠近行程终点，则止动活塞
③可沿导套②的斜面上推。
此外，如果气缸的活塞靠近行程终点，且导
套槽Ⓐ到达止动活塞的位置，则止动活塞将
被弹簧④推回并嵌入槽内，完全被锁定。
● 锁定解除动作
如果给气口施压，则止动活塞将弹簧推回，
脱离导套槽，锁定解除。
动作说明
气口
1 2 3 4 A
