NPM-D 维修篇 9.4 吸头 / 面补正 Z EJM1DC-MB-09M -00 Page 9-21 10 确认是否已正常结束。 ∗ 请反复进行程序 3. ~ 9. 的操作，在其他工作台 上也要进行同样的操作。 11 按 [ 宽度调整 ] 。 • 不仅是下一项目，从此画面换到其它 画面时都 会显示确认是否保存数据的画面。 ∗ 若要保存通过校准获得的数据，请按 [ 是 ] 。 • 若按 [ 否 ] ， 将会进行原点复归， 通过校准获得…
NPM-D
维修篇
9.4
吸头
/
面补正
Z

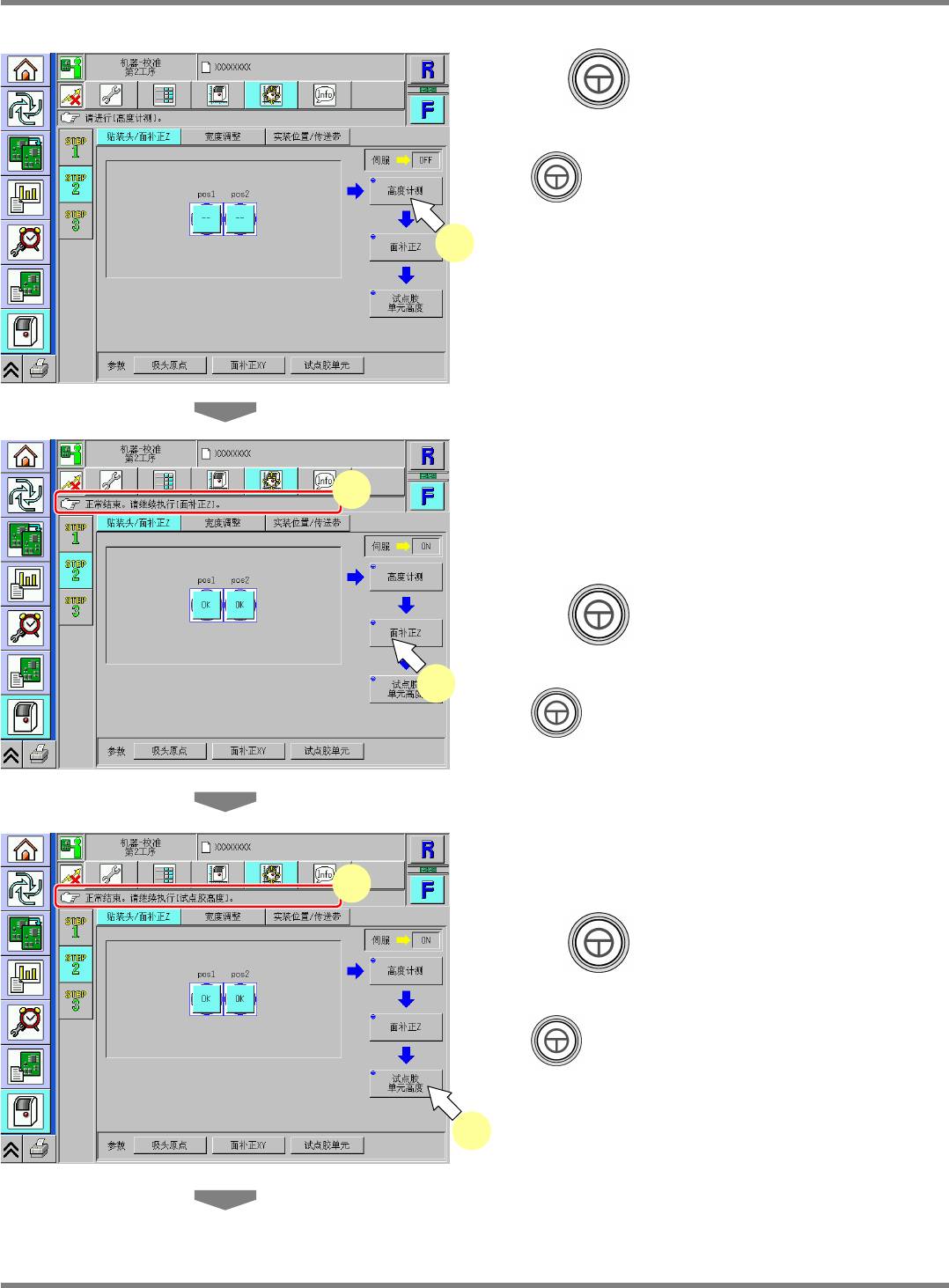

Page 9-20 EJM1DC-MB-09M-00
5
按
+ [
高度计测
]
。
∗
画面显示需要安装吸嘴的信息，可忽略。请按
+
[
确认
]
。
•
将会进行校准。
6
确认是否已正常结束。
•
每个吸嘴位置的显示在高度计测正常结束后，
会从
‘--’
变成
‘OK’
。
7
按
+ [
面补正
Z]
。
∗
画面显示需要安装吸嘴的信息，可忽略。请按
+
[
确认
]
。
•
将会进行校准。
8
确认是否已正常结束。
9
按
+ [
试点胶单元高度
]
。
∗
画面显示需要安装吸嘴的信息，可忽略。请按
+
[
确认
]
。
•
将会进行校准。
DispenseUnitCalibAxisSurfaceZ-01C00
5
DispenseUnitCalibAxisSurfaceZApl-01C02
7
6
DispenseUnitCalibAxisSurfaceZApl-01C01
9
8
NPM-D
维修篇
9.4
吸头
/
面补正
Z
EJM1DC-MB-09M-00 Page 9-21
10
确认是否已正常结束。
∗
请反复进行程序
3. ~ 9.
的操作，在其他工作台
上也要进行同样的操作。
11
按
[
宽度调整
]
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
•
上述操作完毕后，画面将会转换。
∗
画面显示需要拆卸吸嘴的信息，可忽略。请按
+
[
确认
]
。
在实施本校准时，粘合剂有时会附着到基准位置或轨道上。如果发现粘合剂附着，请用
棉丝布擦拭干净。
DispenseUnitCalibAxisSurfaceZApl-01C03
10
DispenseUnitCalibAxisSurfaceZApl-01C04
11
NPM-D
维修篇
9.5
宽度调整
Page 9-22 EJM1DC-MB-09M-00
9.5
宽度调整
1
按
。
2
按
[
宽度调整
]
。
3
按
[
轨道
1]
。
4
按
+ [
移动
]
。
∗
基准宽度为
320 mm
。
5
卸下交换台车。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
卸下供料器工作台盖。
9
使用游标尺测量传送带宽度。
10
安装供料器工作台盖。
11
关闭安全盖。
12
将伺服开关置于
ON
。
DualUnitCalibConveyorWideOrigin-01C50
1
2
4
3
