4.ヘッド ３(本体)(DDPH)
4.Head 3(Body)(DDPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 DFPH0011 1 BODY 本体
2 DFPH0021 1 BODY 本体
3 DFPH0210 4 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
4 DFPH0390 1 BKT, WIPING BKT 配線
5 DFPH0400 1 BKT, WIPING BKT 配線
6 DFPH0091 2 BKT BKT
7 DFPH0100 1 PLATE ﾌﾟﾚｰﾄ
8 DFPH0110 1 DOG ﾄﾞｯｸﾞ
9 DFPH0120 1 DOG ﾄﾞｯｸﾞ
10 DFPH0130 1 DOG ﾄﾞｯｸﾞ
11 DFPH0140 1 DOG ﾄﾞｯｸﾞ
12 DFPH0150 1 DOG ﾄﾞｯｸﾞ
13 DFPH0160 1 DOG ﾄﾞｯｸﾞ
14 N4034T SCREW, HEX SET ﾈｼﾞ 六角穴止 M4X18L
15 H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X6L
16 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
17 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
18 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
19 H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X20L
20 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
21 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
22 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
23 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
24 N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
NP-153E PARTS LIST ver03
4 - 2
4.ヘッド 3(本体)(DDPH)
4.Head 3(Body)(DDPH)
NP-153E PARTS LIST ver03
5 - 1

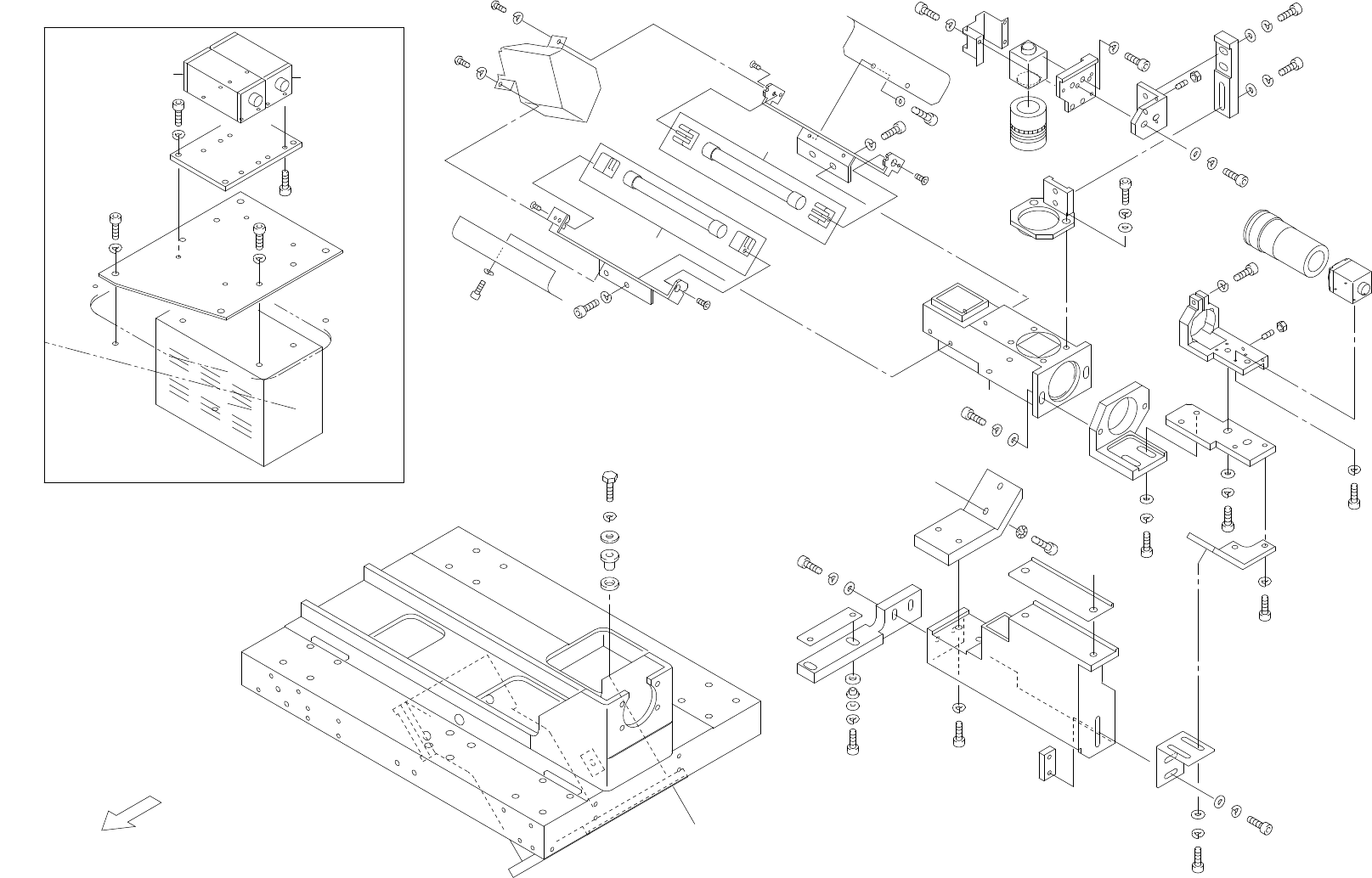

5.パーツカメラ(サイド 1)(DDGC)
5.Parts camera(Side 1)(DDGC)
5.パーツカメラ(サイド 1)(DDGC)
5.Parts camera(Side 1)(DDGC)
0.5 1 2 10
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
X4
43
37
32
41
32
43
63
42
33
60
65
61
62
42
34
59
22
Side 1 Front
56
56
26
21
32
41
17
56
56
26
21
32
41
17
42
35
58
57
42
34
20
24
52
41
54
18
33
42
33
42
52
19
41
54
23
22
34
42
5
36
42
45
53
51
37
43
46
3
37
43
46
4
2
C
36
42
45
25
59
37
43
46
53
50
8
45
42
35
6
7
40
55
9
C
47
10
15
16
11
A
A
13
30
28
44
39
49
43
37
37
43
34
42
49
40
31
48
30
46
43
38
14
1
27
29
43
63
42
33
60
65
61
62
42
34
59
22
52
52
5.パーツカメラ(サイド １)(DDGC)
5.Parts camera(Side 1)(DDGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 DFGC0190 1 BKT, SUPPORT BKT 支え
2 DFGC0050 1 BKT BKT
3 DFGC0060 1 BKT BKT
4 DFGC0070 1 BKT BKT
5 DFGC0080 1 PLATE ﾌﾟﾚｰﾄ
6 DFGC0120 1 BKT BKT
7 DFGC0140 1 PLATE ﾌﾟﾚｰﾄ
8 DFGC0150 1 BKT BKT
9 DFGC0170 1 BKT BKT
10 DFGC0040 1 BKT BKT
11 DFGC0270 1 BKT BKT
13 DFGC0010 1 BKT BKT
14 DFGC0200 1 PLATE, TIGHTENING ﾌﾟﾚｰﾄ 締付け
15 DFGC0290 2 COLLAR ｶﾗｰ
16 DFGC0280 1 PLATE, INSULATING ﾌﾟﾚｰﾄ 絶縁
17 DFGC0260 2 COVER ｶﾊﾞｰ
18 DFGC0210 1 BKT BKT
19 DFGC0220 1 BKT BKT
20 DFGC0240 1 COVER ｶﾊﾞｰ
21 R1031H 2 LAMP, UV ﾗﾝﾌﾟ UV FLB10-115
22 K1129G 1 CAMERA, CCD ｶﾒﾗ CCD XC55BB-FF
23 R40344 1 LENS ﾚﾝｽﾞ NPX03L45-F
24 R40342 1 LENS ﾚﾝｽﾞ NPX03L13-F
25 H5448Z 1 BOX, PRISM BOX ﾌﾟﾘｽﾞﾑ NPXL03
26 R1007T 2 LAMP ﾗﾝﾌﾟ S-FPL4W(DC24)-BLF
27 GPG0530 2 COLLAR ｶﾗｰ
28 GPG0540 2 WASHER ﾜｯｼｬ
29 GPG0550 2 WASHER ﾜｯｼｬ
30 DFGC0030 1 PLATE, INSULATING ﾌﾟﾚｰﾄ 絶縁
31 H5264T
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M2X4L
32 H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X6L
33 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
34 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
35 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
36 H5291A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X18L
37 H5263E BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
38 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
NP-153E PARTS LIST ver03
5 - 2
5.パーツカメラ(サイド 1)(DDGC)
5.Parts camera(Side 1)(DDGC)
