14.Yスライド(サイド ２)(DDSY) 14.Y slide(Side 2)(DDSY) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 DDSY0010 1 FRAME ﾌﾚｰﾑ 2 DFSY0070 1 DOG ﾄﾞｯｸﾞ 3 DFSY0030 2 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽ…

100%1 / 104

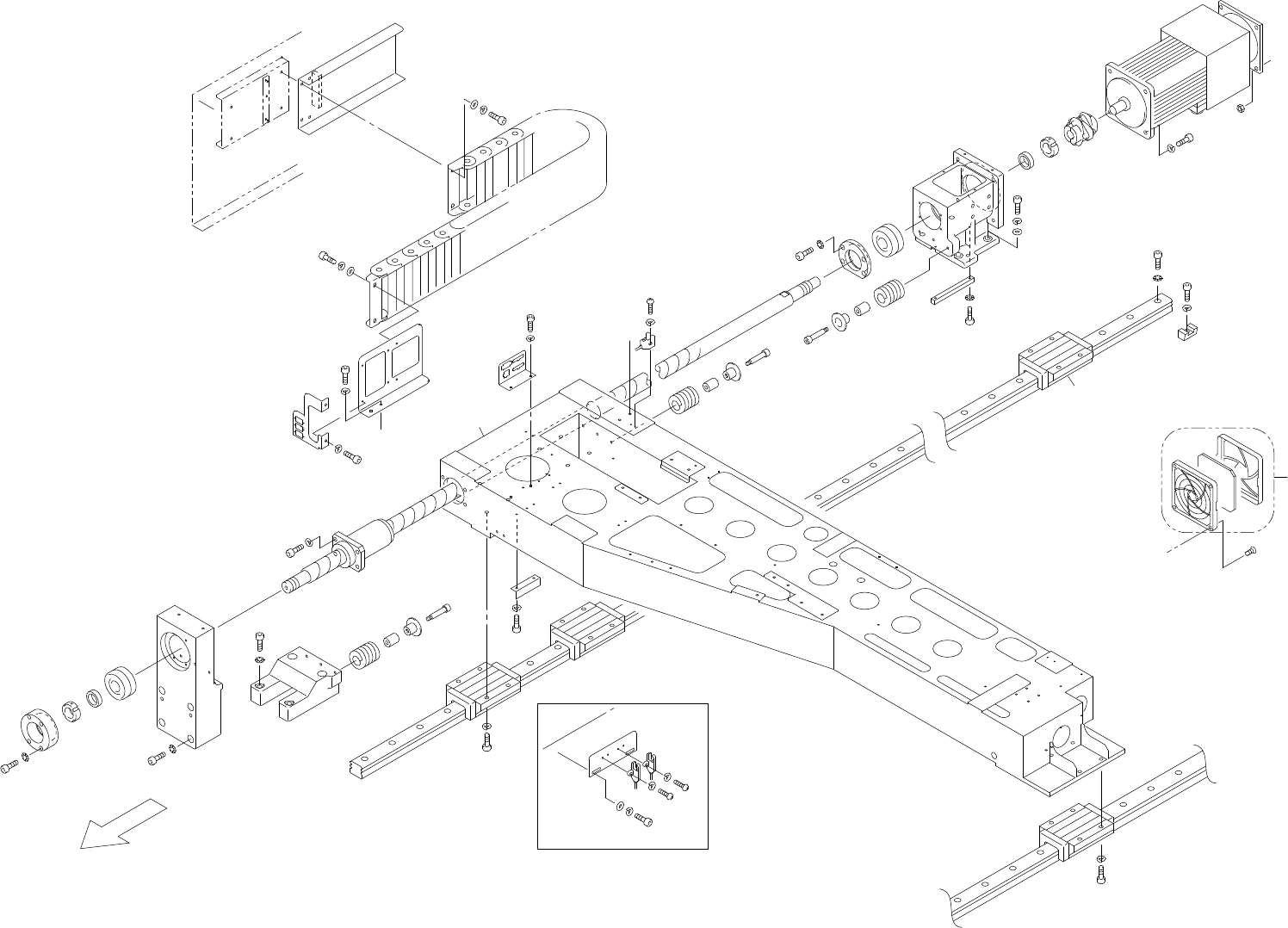

14.Yスライド(サイド2)(DDSY)
14.Y slide(Side 2)(DDSY)
14.Yスライド(サイド2)(DDSY)
14.Y slide(Side 2)(DDSY)
NP-153E PARTS LIST ver03
14 - 1
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
0.5 1 2
x9
X10.0
33
28
50
35
22
21
20
31
13
63
49
60
43
7
39
51
57
36
50
36
50
30
29
9
38
51
2
3
46
54
46
54
27
18
32
19
60
43
15
54
46
45
53
58
11
58
53
44
12
1
22
21
20
31
22
21
20
31
27
4
45
61
5
39
59
6
3
62
47
26
66
65
67
52
42
64
55
48
18
32
25
54
46
17
A
B
B
Side 2 Front
24
52
16
53
44
A
53
44
68
14.Yスライド(サイド ２)(DDSY)
14.Y slide(Side 2)(DDSY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 DDSY0010 1 FRAME ﾌﾚｰﾑ
2 DFSY0070 1 DOG ﾄﾞｯｸﾞ
3 DFSY0030 2 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ
4 DFSY0080 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
5 DFSY0090 1 BKT, MOTOR BKT ﾓｰﾀ
6 DFSY0100 1 BAR, CENTERING ﾊﾞｰ 心出し
7 DFSY0110 1 BKT BKT
9 DFSY0130 1 BKT, SW BKT SW
11 DFSY0040 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ
12 DDSY0150 1 BKT BKT
13 DFSY0160 1 BKT, STOPPER BKT ｽﾄｯﾊﾟ
15 DFSY0020 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
16 DFSY0050 1 BKT, WIRING BKT 配線
17 SAM6620 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ
18 DFSY0180 2 COLLAR, BEARING ｶﾗｰ ﾍﾞｱﾘﾝｸﾞ
19 DFSY0190 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
20 DFSY0200 9 STOPPER, SAFETY ｽﾄｯﾊﾟ 安全
21 DFSY0210 9 RETAINER, SPRING 押え ｽﾌﾟﾘﾝｸﾞ
22 DFSY0220 9 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ
24 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
25 DFSY0060 1 COUPLING ｶｯﾌﾟﾘﾝｸﾞ
26 GPT0792 24 RETAINER 押え
27 H4161H 2 BEARING ﾍﾞｱﾘﾝｸﾞ 25TAC62BDUC10PN7A
28 S4045F 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX871(A)
29 S31208 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX772(A)
30 S4045M 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX872(A)
31 S3255A 9 SPRING ｽﾌﾟﾘﾝｸﾞ TB40X50
32 N1024A 2 NUT, LOCK ﾅｯﾄ ﾛｯｸ ZMV25
33 A5980DASY3272 1 GUIDE ｶﾞｲﾄﾞ
35 DFSY0230 SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X8L
36 K5173A
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M3X10L
37 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
38 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
39 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
40 H5292A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X20L
41 H5296A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X40L
42 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
NP-153E PARTS LIST ver03
14 - 2
14.Yスライド(サイド 2)(DDSY)
14.Y slide(Side 2)(DDSY)
14.Yスライド(サイド ２)(DDSY)
14.Y slide(Side 2)(DDSY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
43 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
44 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
45 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L
46 H5342A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X25L
47 H5343A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X30L
48 H5361A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M10X30L
49 H5365A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M10X50L
50 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
51 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
52 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
53 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
54 W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
55 W1026A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
56 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
57 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
58 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
59 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
60 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
61 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
62 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
63 W1015A WASHER, CONICAL ﾜｯｼｬ 皿 M-10-H
64 W1047A WASHER, FLAT ﾜｯｼｬ 平 4W-10
65 H3018T 1 FILTER ﾌｨﾙﾀ FL-12
66 K5360A
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M4X15L
67 N1080A NUT, HEX ﾅｯﾄ 六角 M4 P=0.7
68 DFSX0310 1 BKT, WIRING BKT 配線 ･
NP-153E PARTS LIST ver03
14 - 3
14.Yスライド(サイド 2)(DDSY)
14.Y slide(Side 2)(DDSY)
