21.カバー(サイド１)(DAAK)
21.Cover(Side 1)(DAAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
54 K5209A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L
55 K5210A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X10L
56 H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X6L
57 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
58 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
59 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
60 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
61 H5263E BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
62 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
63 H5309A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X50L
64 H5320A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X10L
65 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
66 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L
67 K5216A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M6X10L
68 H5341A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X20L
69 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
70 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
71 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
72 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
73 W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
74 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
75 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
76 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
77 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
78 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
79 N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
80 N1082A
NUT, HEX
ﾅｯﾄ 六角         
M5 P=0.8
81 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
82 H5294A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X30L
83 H5295A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X35L
84 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9((1W-4)
85 H3018T 1 FILTER ﾌｨﾙﾀ FL-12
86 K5359M
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M4X12L
87 S31975 1 SW, LIMIT SW ﾘﾐｯﾄ XCS-Z13 CX7∼
88 S3199A 1 SW, LIMIT SW ﾘﾐｯﾄ ZCK-Y09 CX1∼6
89 S31991 1 SW, LIMIT SW ﾘﾐｯﾄ XCS-PA591 CX7∼
90 S3197A 1 SW, LIMIT SW ﾘﾐｯﾄ XCK-J5970 CX1∼6
NP-153E PARTS LIST ver03
21 - 3
21.カバー(サイド 1)(DAAK)
21.Cover(Side 1)(DAAK)
21.カバー(サイド１)(DAAK)
21.Cover(Side 1)(DAAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
91 DFAK0230 1 COVER ｶﾊﾞｰ CX22∼
92 ZD867CPAK0030 1 COVER ｶﾊﾞｰ CX1∼21
NP-153E PARTS LIST ver03
21 - 4
21.カバー(サイド 1)(DAAK)
21.Cover(Side 1)(DAAK)

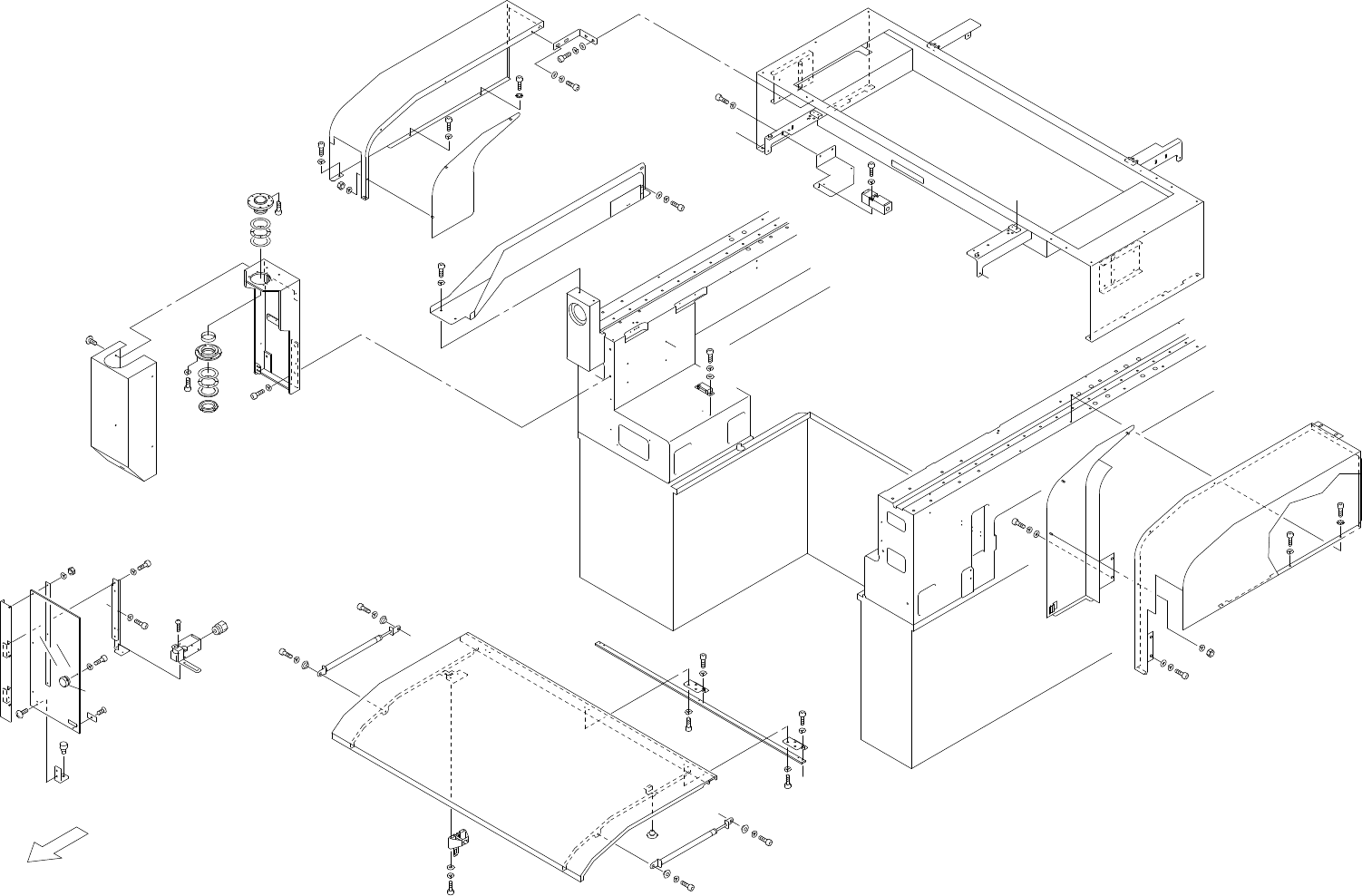

22.カバー(サイド2)(DAAK)
22.Cover(Side 2)(DAAK)
22.カバー(サイド2)(DAAK)
22.Cover(Side 2)(DAAK)
NP-153E PARTS LIST ver03
22 - 1
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
0.5 1 2
X18
D
70
82
83
70
84
7
81
87
88
4
56
70
32
70
57
39
64
39
64
45
46
53
61
71
59
71
29
58
70
47
79
70
30
25
27
55
51
41
31
34
5
76
71
60
61
71
76
80
71
12
72
64
1
41
74
69
52
9
72
65
72
66
65
72
77
16
77
72
66
77
72
66
6
72
64
14
71
80
72
65
18
36
37
37
19
56
73
68
35
38
36
37
20
21
59
71
23
54
48
66
72
33
66
72
33
48
44
32
70
56
70
85
86
2
33
72
66
33
72
66
Side 2 Front
D
C
C
B
A
A
B
