NP-153E-03 - 第84页
2 5 . エアー機器( D D W B ) 2 5 . A i r d e v i c e ( D D W B ) 2 5 . エアー機器( D D W B ) 2 5 . A i r d e v i c e ( D D W B ) NP-153E P ARTS LIST ver03 2 5 - 1 X 5 . 5 8 2 1 1 2 2 1 9 1 6 1 1 7 9 1 4 1 0 3 1 8 2 1 1 5 2 3 2 …
24.デバイスクランプ(DAUZ)
24.Device clamp(DAUZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
37 H5367A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M10X60L
38 K5357M
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿
M3X6L
39 K5357T
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿
M3X8L
40 N4025Z
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M3X20L
41 K5255T
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M3X6L
42 N1077A
NUT, HEX
ﾅｯﾄ 六角
M3 P=0.5 3ｼｭ
NP-153E PARTS LIST ver03
24 - 3
24.デバイスクランプ(DAUZ)
24.Device clamp(DAUZ)
25.エアー機器(DDWB)
25.Air device(DDWB)
25.エアー機器(DDWB)
25.Air device(DDWB)
NP-153E PARTS LIST ver03
25 - 1
X5.5
8
2
11
22
19
16
1
17
9
14
10
3
18
21
15
23
20
16
13
24
12
5
6
7
4

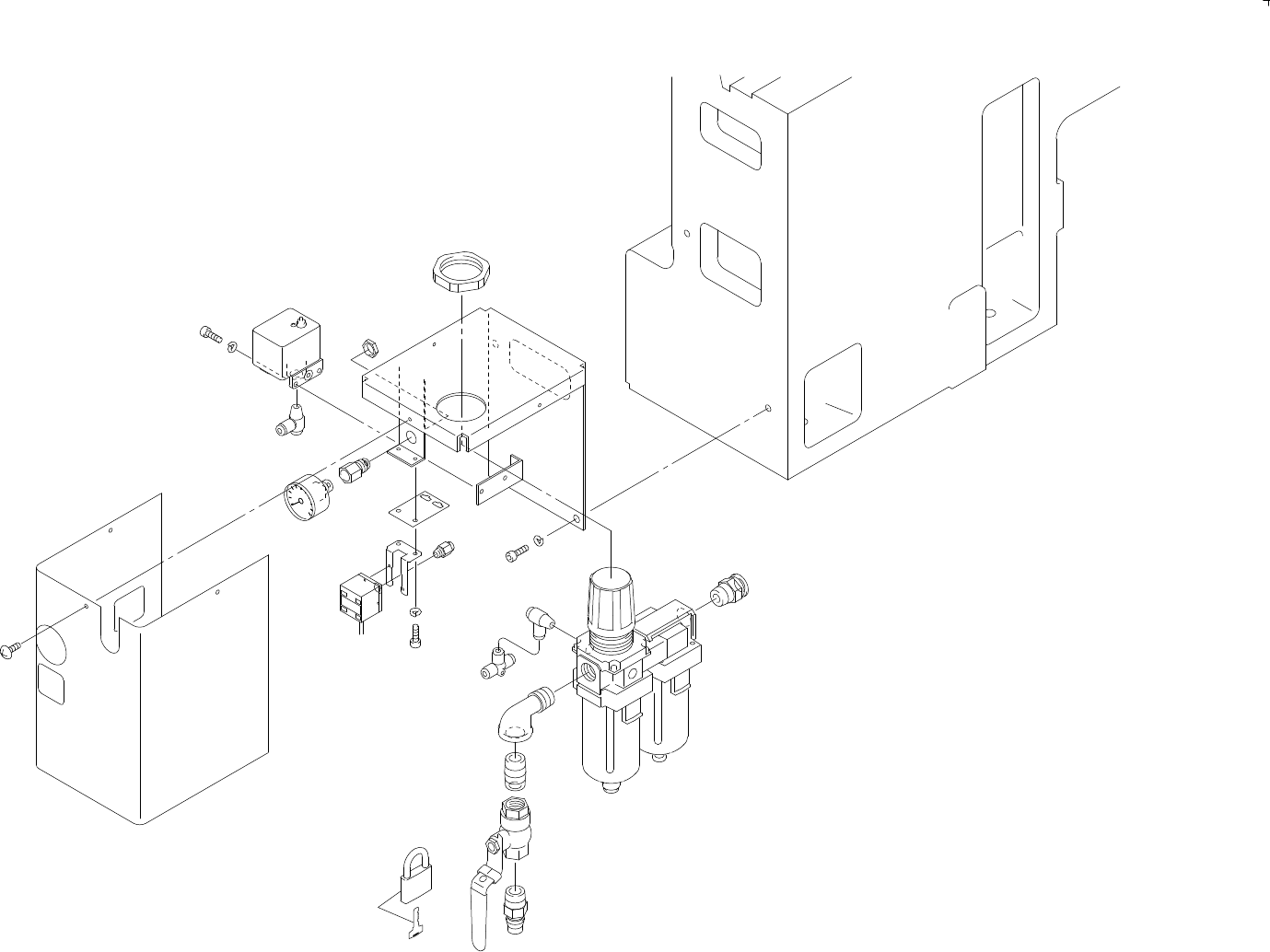

25.ｴｱｰ機器(DDWB)
25.Air device(DDWB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 DFWB0030 1 COVER ｶﾊﾞｰ
2 DFWB0010 1 BKT BKT
3 DFWB0020 1 BKT, WIPING BKT 配線
4 K1159A 1
COUPLER
ｶﾌﾟﾗ 400PM
5 H1059E 1 VALVE, STOP ﾊﾞﾙﾌﾞ ｽﾄｯﾌﾟ RP-LL 1/2B
6 H1200A 1
PIPE, DOUBLE ENDED
ﾊﾟｲﾌﾟ 両口
1/2X35
7 A4085F 1 ELBOW, MALE AND FEMALE ｴﾙﾎﾞ ｵｽﾒｽ GF-SL-1/2
8 H3028Y 1 FILTER REGULATOR ﾌｨﾙﾀﾚｷﾞｭﾚｰﾀ AC4040-04C-R-X1110
9 A1031A 1
PRESSURE GAUGE
圧力計
G46-10-02
10 S4033W 1 SENSOR, PRESSURE ｾﾝｻ 圧力 AP-31A
11 S3157Z 1
SW, PRESSURE
SW ﾌﾟﾚｯｼｬ IS3010-02L5
12 Y3058L 1
UNION, HALF
ﾕﾆｵﾝ ﾊｰﾌ KQH16-04S
13 Y3041A 1
UNION
ﾕﾆｵﾝ KQT06-00
14 Y3036A 1
UNION
ﾕﾆｵﾝ KQE06-02
15 Y3056E 1
UNION, HALF
ﾕﾆｵﾝ ﾊｰﾌ KQH06-01S
16 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQVS06-02S
17 K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L
18 H5285A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X5L
19 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X10L
20 H5341A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M8X20L
21 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
22 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
23 W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
24 K2027R 1 KEY ｷｰ C1000-50 ･
NP-153E PARTS LIST ver03
25 - 2
25.ｴｱｰ機器(DDWB)
25.Air device(DDWB)
