NP-153E-03 - 第98页

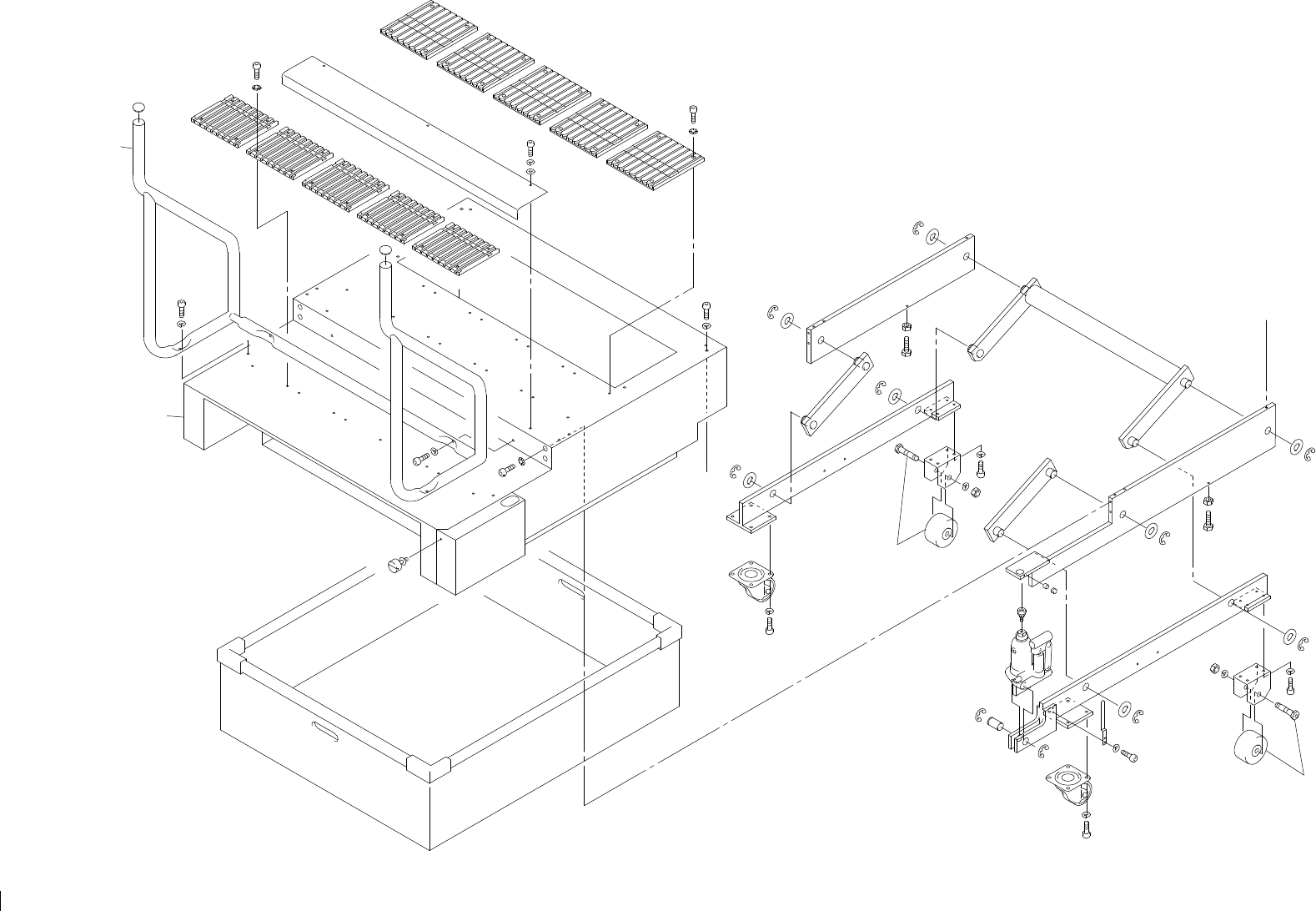

28.2.PFU 本体(DAUF) 28.2.PFU Body(DAUF) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 DDUF0140 1 COVER ｶﾊﾞｰ 2 DDUF0170 1 BOX, DUST BOX ﾀﾞｽﾄ 3 DBVH0051 1 BKT, SLIDE BKT ｽﾗｲﾄﾞ 4 D…
28.2.PFU 本体(DAUF)
28.2.PFU Body(DAUF)
28.2.PFU 本体(DAUF)
28.2.PFU Body(DAUF)
NP-153E PARTS LIST ver03
28 - 5
X11.5
A
A
13
13
14
14
23
23
39
45
36
31
36
31
36
30
29
35
44
38
28
38
28
3
4
12
11
14
14
14
13
13
13
21
32
37
19
26
26
20
31
36
15
16
43
42
27
34
32
37
19
24
15
16
15
5
10
15
25
40
18
17
15
16
33
41
15
16
8
31
36
42
43
20
6
16
15
7
33
41
16
15
8
16
15
16
15
2
1
28.2.PFU 本体(DAUF)
28.2.PFU Body(DAUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 DDUF0140 1 COVER ｶﾊﾞｰ
2 DDUF0170 1 BOX, DUST BOX ﾀﾞｽﾄ
3 DBVH0051 1 BKT, SLIDE BKT ｽﾗｲﾄﾞ
4 DBVH0061 1 BKT, SLIDE BKT ｽﾗｲﾄﾞ
5 DDUF0250 1 BKT, SLIDE BKT ｽﾗｲﾄﾞ
6 DDUF0260 1 BKT, SLIDE BKT ｽﾗｲﾄﾞ
7 DDUF0150 1 LEVER, LINK ﾚﾊﾞｰ ﾘﾝｸ
8 DBVH0100 2 LEVER, LINK ﾚﾊﾞｰ ﾘﾝｸ
10 DBVH0120 1 PIN ﾋﾟﾝ
11 DDUF0160 1 STOPPER ｽﾄｯﾊﾟ
12 DDUF0040 1 STAND ｽﾀﾝﾄﾞ
13 DBUF0240 5 GUIDE ｶﾞｲﾄﾞ
14 DBUF0250 5 GUIDE ｶﾞｲﾄﾞ
15 S1038A 10
CIR-CLIP
ｻｰｸﾘｯﾌﾟ STW20
16 W1091A 8 WASHER ﾜｯｼｬ WSSB40-20-3
17 K5154T 1 CONNECTOR, FLOATING ｺﾈｸﾀﾌﾛｰﾃｨﾝｸﾞ TBS-6
18 K5268F 1 BLOCK, CLAMP 駒 ｸﾗﾝﾌﾟ SEP4
19 K20240 2 CASTER, UNIVERSAL ｷｬｽﾀ 自在 No.106HB-P
20 K2178A 2 CASTER ｷｬｽﾀ No.6HB-PA(B)
21 . 1 KNOB ﾂﾏﾐ TL-233-4
23 H3051C 2 COVER 蓋 B-214
24 A1845DAUF1050 1 BKT, SLIDE BKT ｽﾗｲﾄﾞ
25 DBVH0111 1 JACK ｼﾞｬｯｷ
26 DBVH0020 2 BKT, ROLLER BKT ﾛｰﾗ
27 H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X6L
28 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X10L
29 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X12L
30 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X12L
31 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X15L
32 H5358A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M10X18L
33 H5191A
BOLT, HEX
ﾎﾞﾙﾄ 六角 M6X35L
34 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
35 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
36 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
37 W1026A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
NP-153E PARTS LIST ver03
28 - 6
28.2.PFU 本体(DAUF)
28.2.PFU Body(DAUF)
28.2.PFU 本体(DAUF)
28.2.PFU Body(DAUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
38 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L
39 W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H
40 N4026A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M4X4L
41 N1085A
NUT, HEX
ﾅｯﾄ 六角
M6 P=1.0 3Type
42 N10731 NUT, HEX ﾅｯﾄ 六角 M12 3ｼｭ
43 W1027A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
44 W1050A WASHER, FLAT ﾜｯｼｬ 平 4W-5
45 H5323A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X18L
NP-153E PARTS LIST ver03
28 - 7
28.2.PFU 本体(DAUF)
28.2.PFU Body(DAUF)
