2 DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE
2.1 Stil Rising Table 1
MANUAL de ÎNTREȚINERE MICRON 11/2017 57
2
DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE
2.1 STIL RISING TABLE 1
2
1
3
4
5
Fig.1: Vedere din Spate a Riing Table
Element Descriere Element Descriere
1 Placă Tooling Manual 4 Curea de Transport Rising Table
2 Curea de Transport a Rail-ului 5 Ghid Rulmenți Liniari Verticali (în 2
poziții)
3 Șurub pentru Rising Table
2 DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE
2.2 Stil Rising Table 2
58 MANUAL de ÎNTREȚINERE MICRON 11/2017
2.2 STIL RISING TABLE 2
1
2
3
4

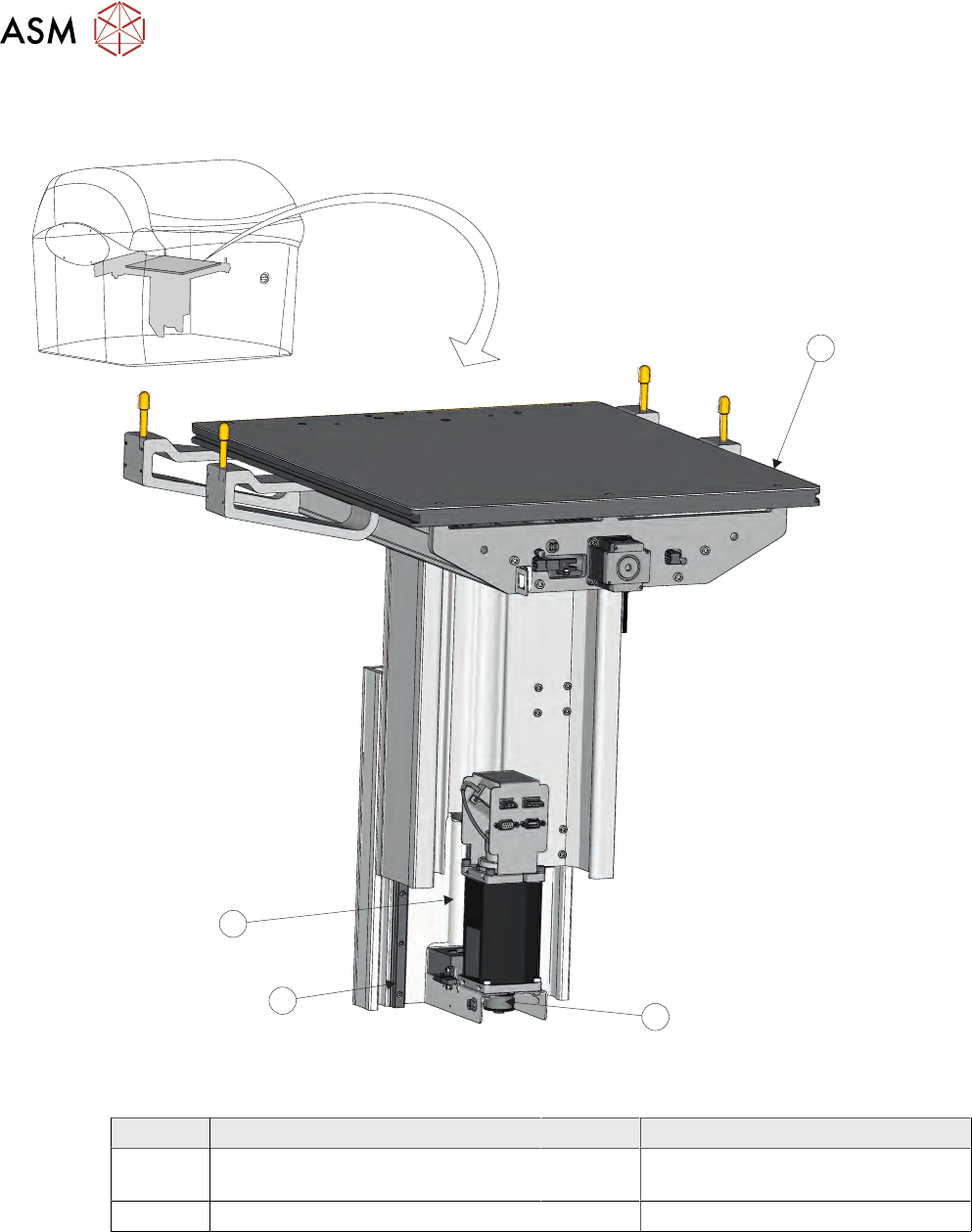

Fig.2: Vedere din Spate a Riing Table
Element Descriere Element Descriere
1 Placă Tooling Manual 3 Ghid Rulmenți Liniari Verticali (în 2
poziții)
2 Curea de Transport Rising Table 4 Șurub pentru Rising Table
2 DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE
2.3 Distribuitor Pastă
MANUAL de ÎNTREȚINERE MICRON 11/2017 59
2.3 DISTRIBUITOR PASTĂ
1
2
3
4
5
Fig.3: Vedere din spatele Print Carriage
Element Descriere Element Descriere
1 Tavă Scurgere Pastă 4 Acasă Giruetă
2 Ghidurile Rulmenților Liniari 5 Acasă Senzor
3 Curea de Transport Distribuitor Pasă
