2 DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE 2.15 ProFlow MANUAL de ÎNTREȚINERE MICRON 11/2017 71 2.15 PROFLOW 3 1 2 Fig.15: Vedere asupra ProFlow Element Descriere Element Descriere 1 Șurub 3 Curea de Transport 2 …
2 DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE
2.14 Mecanism Squeegee
70 MANUAL de ÎNTREȚINERE MICRON 11/2017

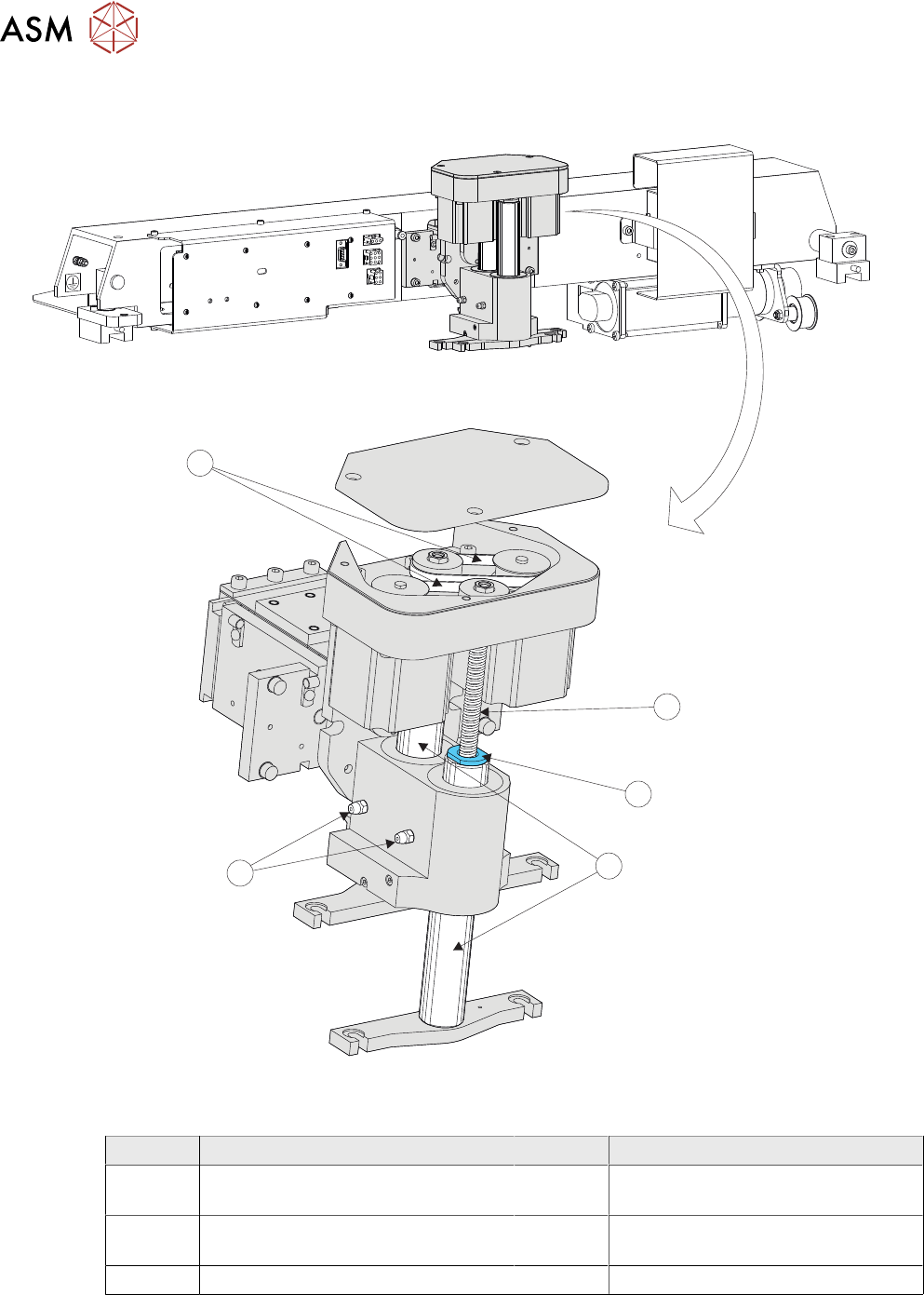

2.14 MECANISM SQUEEGEE
1
2
3
4
5
Fig.14: Vedere asupra Mecanismului Squeegee
Element Descriere Element Descriere
1 Șurub (șurubul din spatele
squeegee nu este afișat)
4 Nipluri de Unsoare
2 Piuliță (piulița din spatele squeegee
nu este afișată)
5 Curele de Transport
3 Axuri de Arbore 6
2 DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE
2.15 ProFlow
MANUAL de ÎNTREȚINERE MICRON 11/2017 71

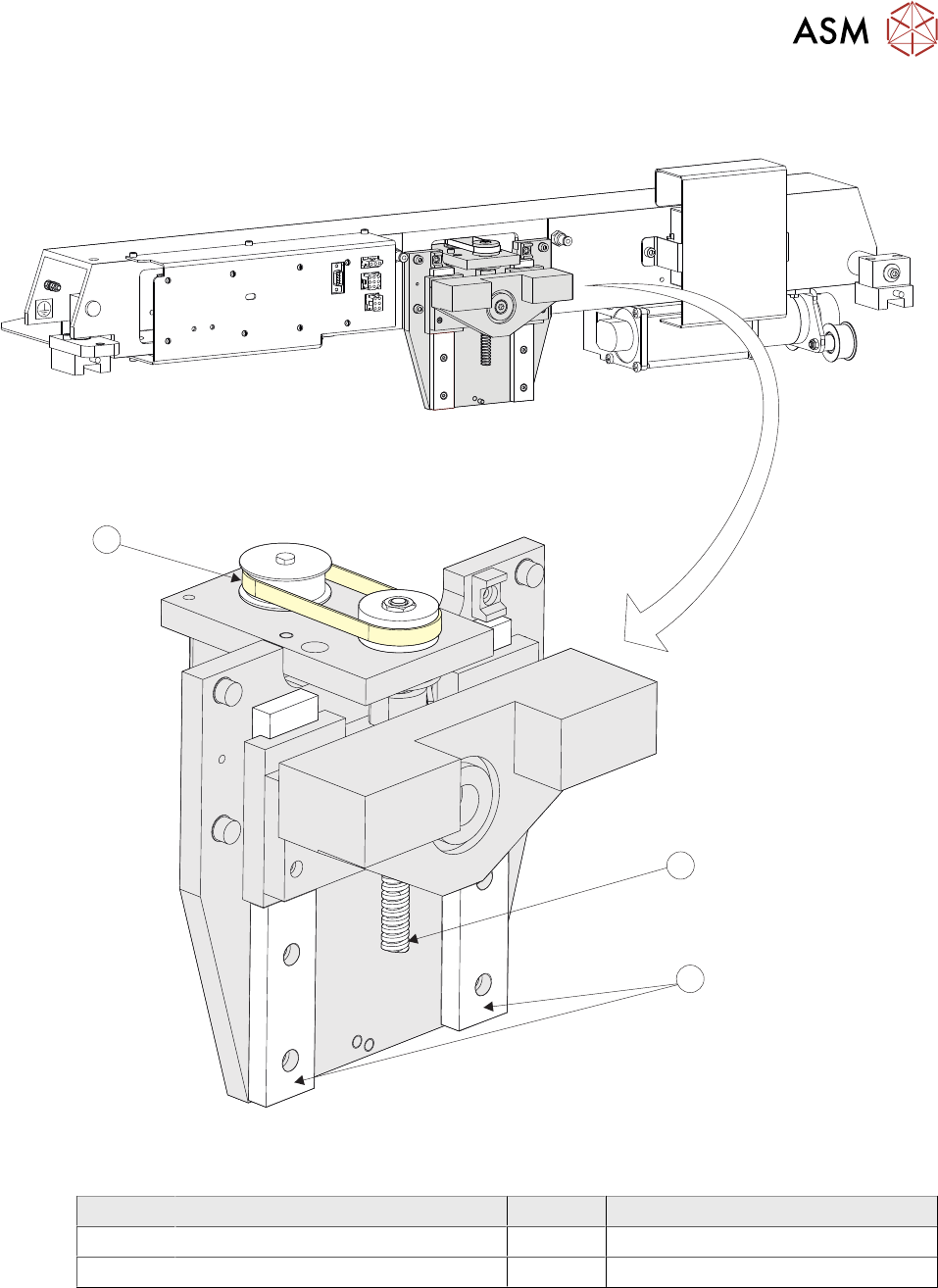

2.15 PROFLOW
3
1
2
Fig.15: Vedere asupra ProFlow
Element Descriere Element Descriere
1 Șurub 3 Curea de Transport
2 Ghid Rulment Liniar
2 DIAGRAME DE CURĂȚARE, LUBRIFIERE ȘI ÎNTREȚINERE
2.16 Sistem Rail
72 MANUAL de ÎNTREȚINERE MICRON 11/2017
2.16 SISTEM RAIL
1
2
3
4
Fig.16: Vedere asupra Părții din Stânga a Ansamblului Rail
Element Descriere Element Descriere
1 Ghid Rulmenți Liniari Orizontali (în 2
poziții)
3 Bară de Sunet (în 2 poziții)
2 Șurub cu bilă (în 2 poziții) 4 Ghid Rulmenți Liniari Verticali (în 4
poziții)
