3 UNITĂȚI DE FILTRARE ÎN VID
3.1 ÎNLOCUITOR DE FILTRU
MANUAL de ÎNTREȚINERE MICRON 11/2017 85
3.1.4 Unitate De Filtrare În Vid VF25
OBLIGATORIU
POT FI PREZENTE SUBSTANȚE CHIMICE TOXICE. TREBUIE FOLOSITE MĂNUȘI
DE PROTECȚIE.
OBLIGATORIU
POT FI PREZENTE SUBSTANȚE CHIMICE TOXICE. PURTAȚI OCHELARI DE
PROTECȚIE.
Pentru a înlocui oricare din filtrele unității de filtrare în vid, efectuați următoarele:
OBSERVAȚIE
Numere în paranteze de ex. (1), consultați numerele din graficele procedurii.
1. Asigurați-vă că printer-ul este ÎNCHIS.
2. Îndepărtați panoul frontal al printer-ului.

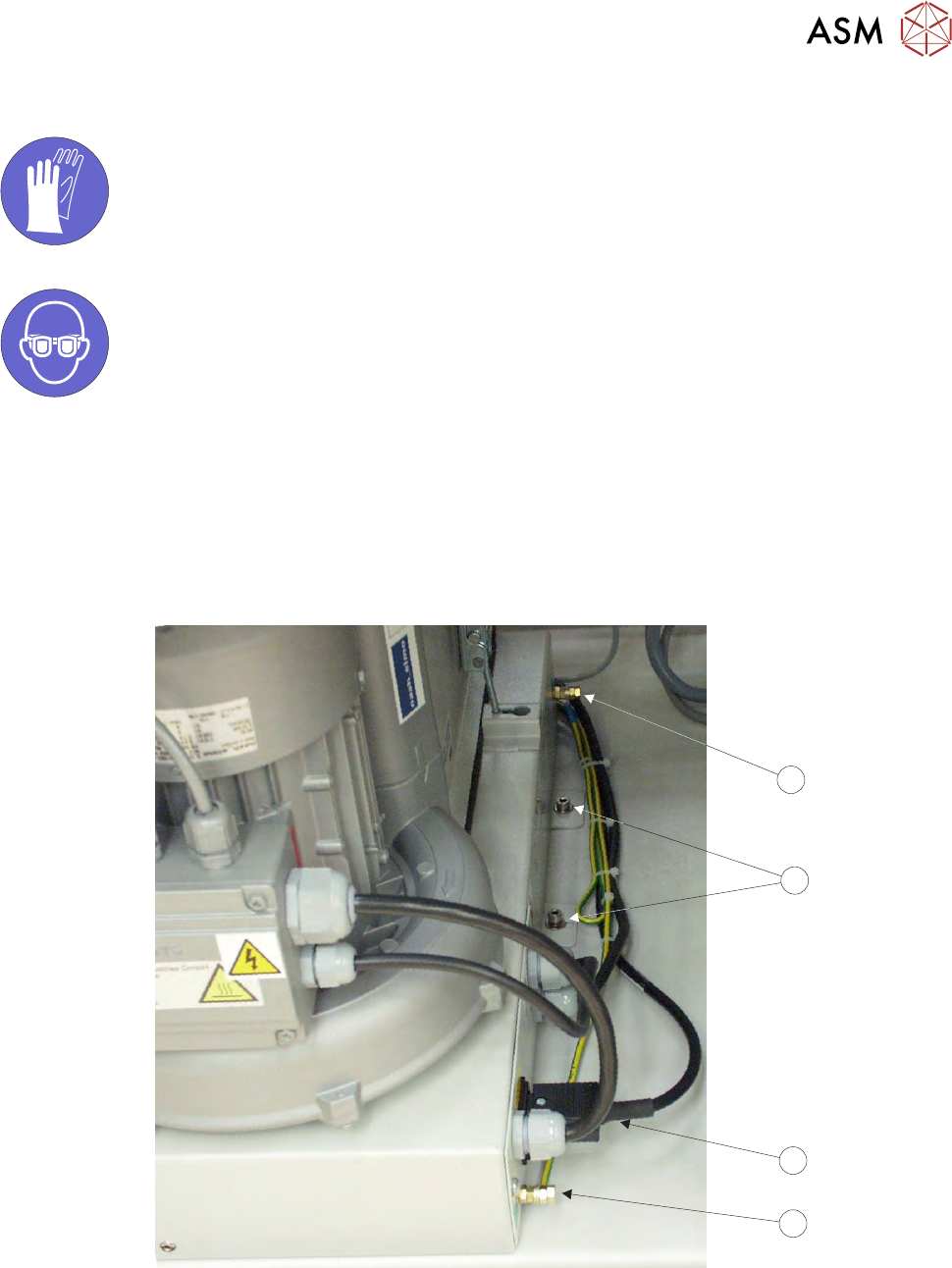

3. Deconectați conectorul rețelei (3) de la unitatea de filtrare în vid.
1
1
2
3
4. Cu ajutorul unei chei de 8mm, îndepărtați cele două piulițe la amândouă punctele de
împământare (1) și deconectați legăturile de împământare.
5. Utilizând o cheie Allen de 4mm, îndepărtați cele patru șuruburi (2), două în partea stângă și
două în dreapta unității de filtrare în vid.
6. Trageți parțial în afara printer-ului unitatea de filtrare în vid și desfaceți clamp-ul de siguranță
al tubului de vid (4).
3 UNITĂȚI DE FILTRARE ÎN VID
3.1 ÎNLOCUITOR DE FILTRU
86 MANUAL de ÎNTREȚINERE MICRON 11/2017
4
5
6

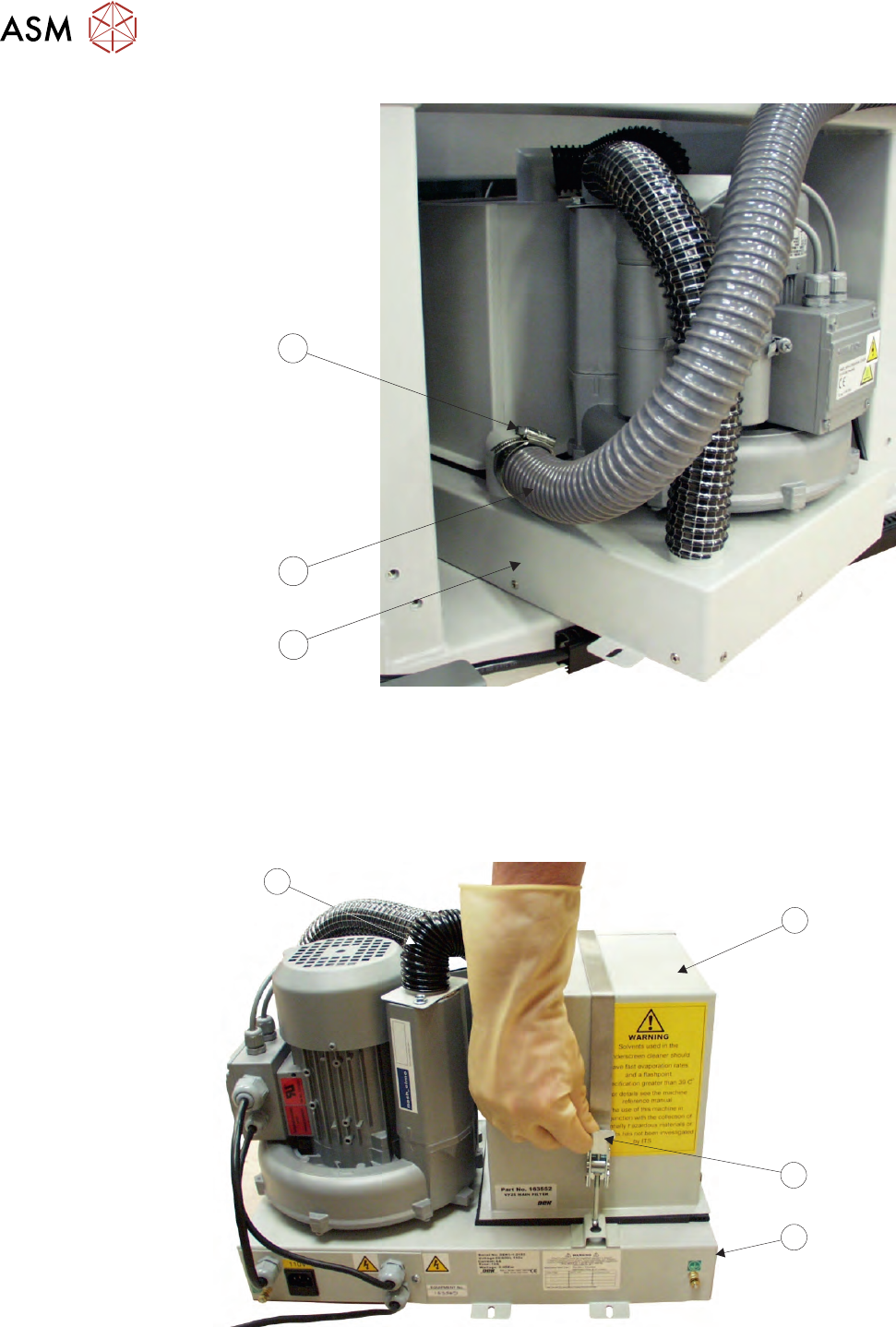

7. Trageți tubul de vid (5) din unitatea de bază (6)
8. Cu atenție, trageți în afara printer-ului unitatea de filtrare în vid, asigurându-vă că cablurile nu
se lovesc și plasați-o pe podea.
9. Desfaceți clama care reține filtrul (8) pentru a detașa unitatea filtrului de carbon (7) de la
unitatea de bază (9).
7
8
9
10
10. Scoateți conducta de aer (10) din unitatea filtrului.
3 UNITĂȚI DE FILTRARE ÎN VID
3.1 ÎNLOCUITOR DE FILTRU
MANUAL de ÎNTREȚINERE MICRON 11/2017 87
11. Întoarceți invers unitatea filtrului de carbon.

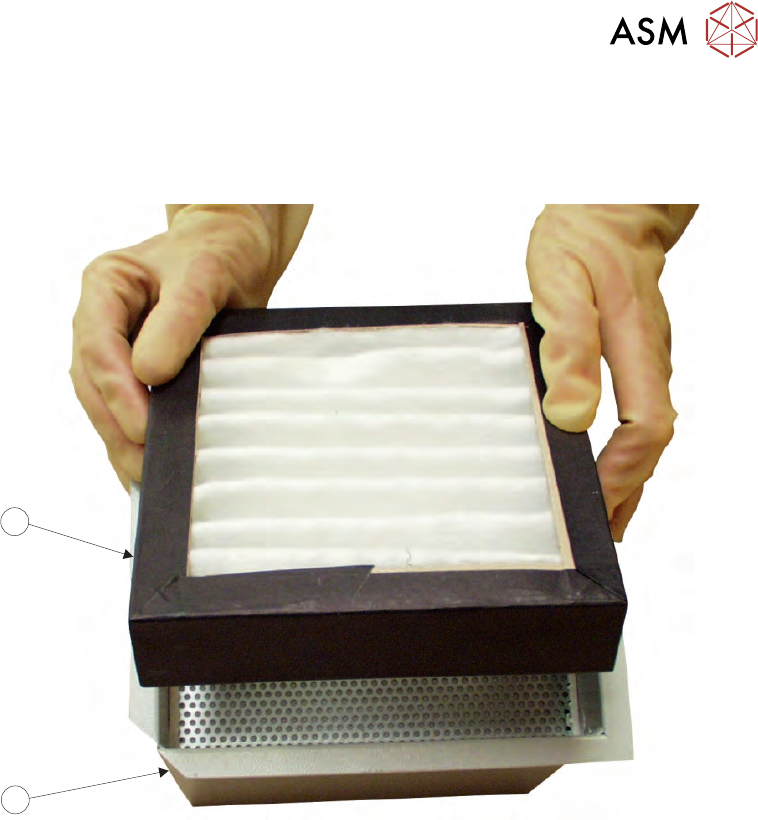

12. Pentru a separa unitate pre-filtrului (11) de unitatea filtrului de carbon (12), trageți pre-filtrul în
sus, utilizând rama acestuia.
11
12
13. Înlocuiți filtrul de carbon/ pre-filtrul așa cum se solicită și re-poziționați pre-filtrul în unitatea
filtrului de carbon.
14. Repoziționați conducta de aer la unitatea filtrului de carbon.
15. Repoziționați unitatea filtrului de carbon în unitatea de filtrare în vid.
16. Securizați unitatea filtrului de carbon cu ajutorul unei clame de reținere a filtrului.
17. Introduceți unitatea de filtrare în vid în printer, aproximativ la jumătate, și repoziționați tubul de
vid.
18. Amplasați unitatea de filtrare în vid peste cele patru găuri de securizare și securizați baza
printerului folosind patru șuruburi.
19. Reconectați cele două legături de împământare și conectorul rețelei.
20. Repoziționați panoul înlăturat în Pasul 2.
