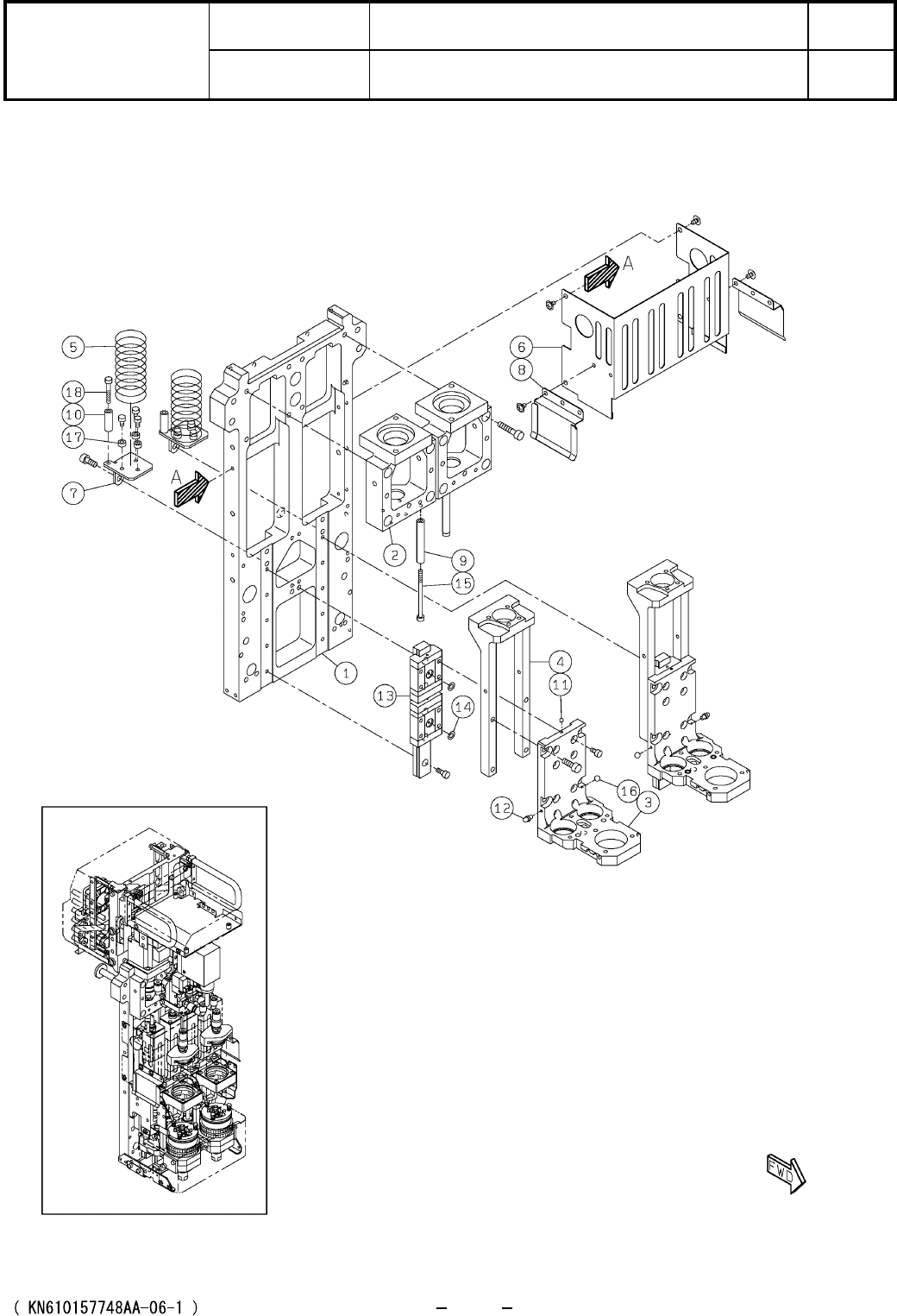

68-A
塗布ヘッド:NPM
DISPENSER HEAD:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157748AA
セクションNo.
PARTS LAYOUT
Section No.
O247
Ref
No.
Remarks R
1
Q'ty
68-A
塗布ヘッド:NPM
DISPENSER HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品名品番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610157748AA
Part Name
備考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210186139AA
BRACKET
2
2 N210130912AC
BRACKET
2
3 N210108910AD
BRACKET
2
4 N210115252AC
SPRING
2
5 N210151943AA
COVER
1
6 N210130921AD
BRACKET
2
7 N210115274AC
COVER
2
8 N210130924AC
SPACER
2
9 N510030907AA CB-340E
SPACER
2
10 N510021405AA CB-318E
STEEL-BALL
2
11 KXF04BQAA00 2mm
GREASE-NIPPLE
2
12 N560PB10-081 PB107 Type
LINEAR-WAY
2
13 N510054525AA 2SRS12MQZUUC1S+125LPM(02298108K010)
O-RING
4
14 N5541AP4 P4 1-type A
BOLT
2
15 N510017331AA
Hexagon socket head cap screw M3X45-10.9 A2J (Trivalent)
STEEL-BALL
2
16 N506D3K 3mm
SPACER
6
17 KXF0DXB2A00 CU-303
BOLT
2
18 N510017320AA
Hexagon socket head cap screw M3X22-10.9 A2J (Trivalent)
O248

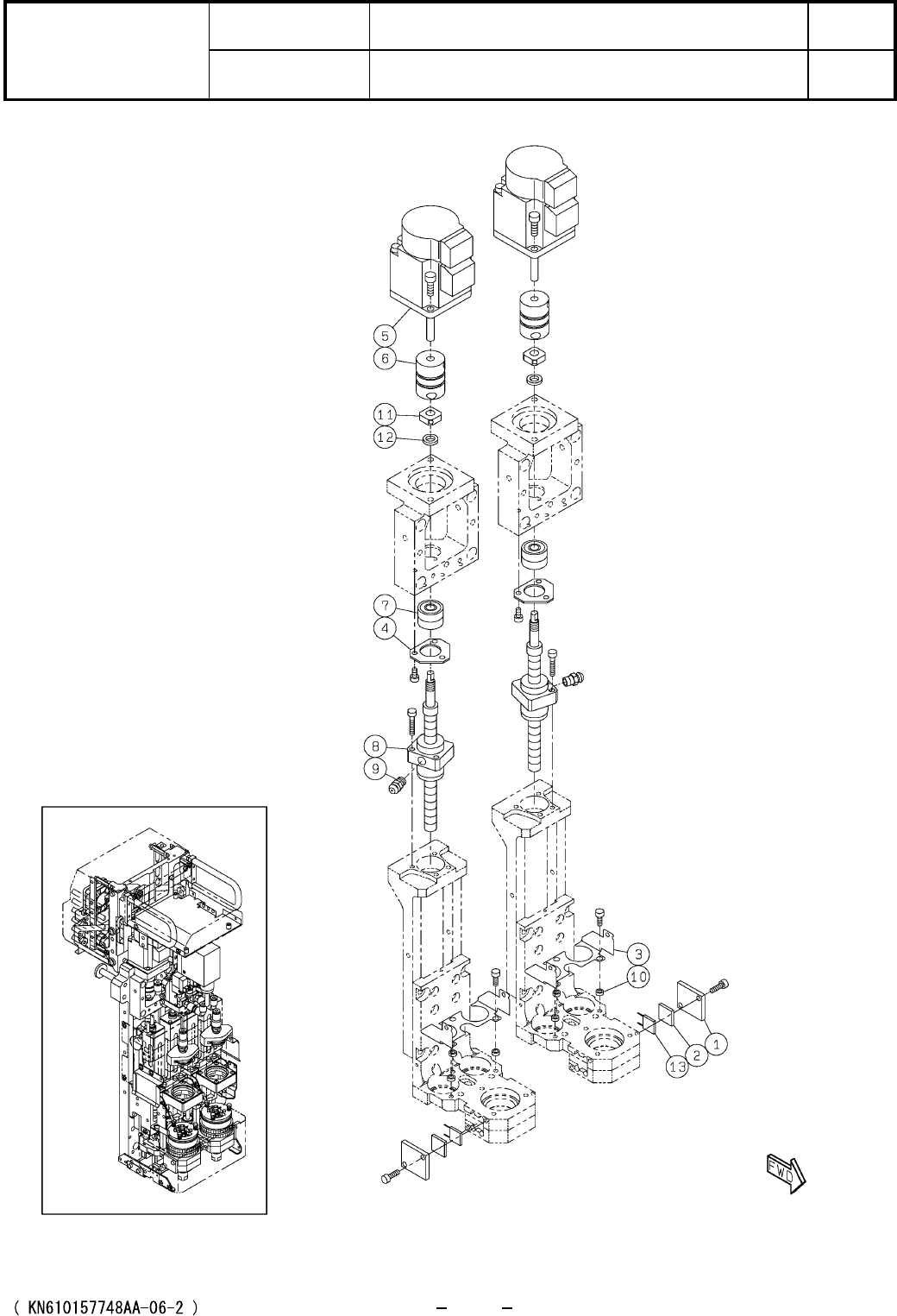

68-B
塗布ヘッド:NPM
DISPENSER HEAD:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157748AA
セクションNo.
PARTS LAYOUT
Section No.
O249
