129-E フレキシブルコンベアステーション(メカ部品): NPM-D Flexible Conveyor Stati on (M ech anical Parts):NPM-D パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610123280AA セクションNo. PARTS LA YOUT Sectio n No. O419
Ref
No.
Remarks R
1
Q'ty
129-D

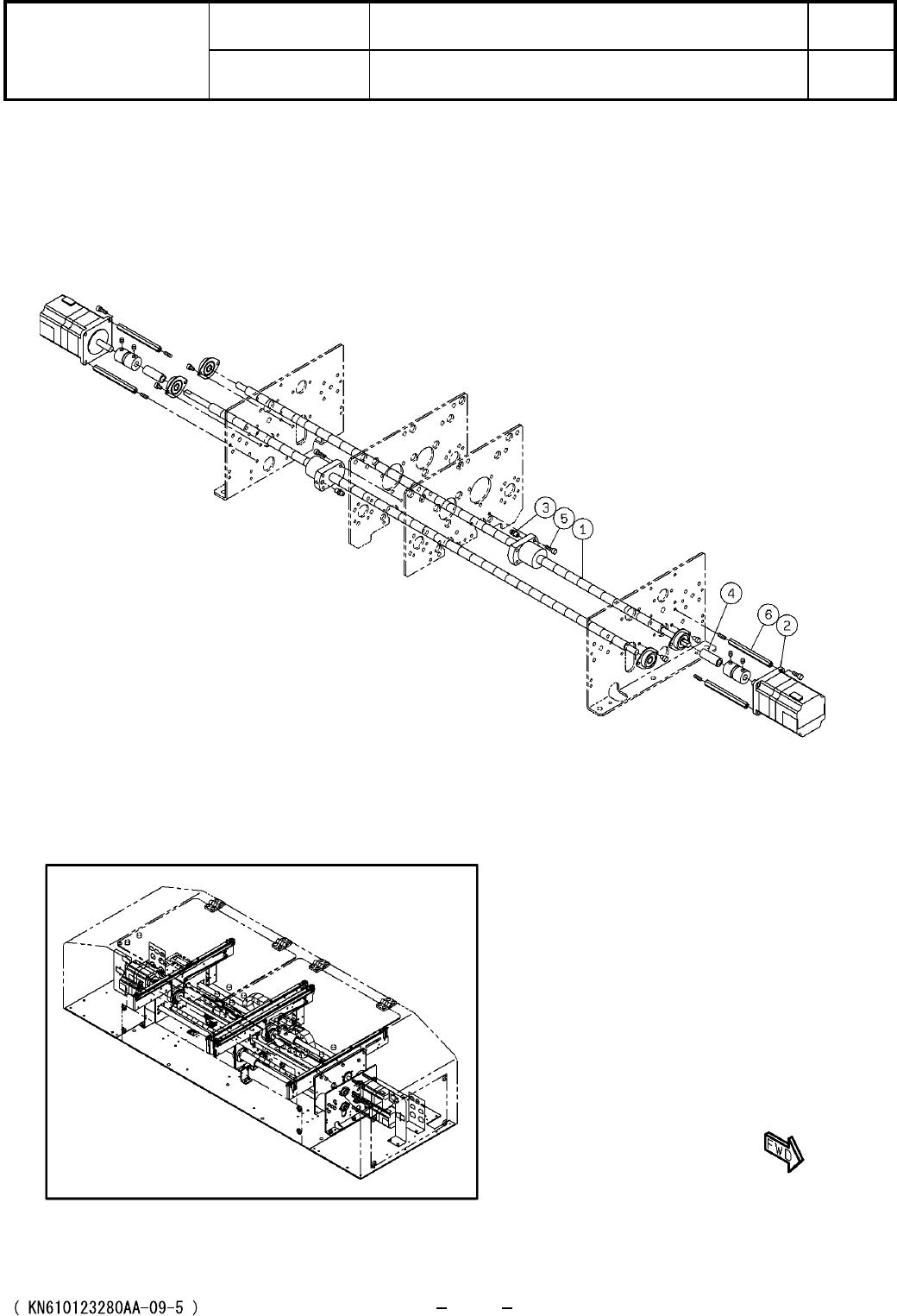

フレキシブルコンベアステーション(メカ部品):NPM-D
Flexible Conveyor Station (Mechanical Parts):NPM-D
ｲﾗｽﾄ
No.
Part No.
品名品番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610123280AA
Part Name
備考
セクションNo.
PARTS LIST
Section No.
R
3
PIECE
4
1 N210143477AA
RING
4
2 N210088855AA
A
BRACKET
2
3 N210131656AA
BALL-SPLINE
2
4 N510065952AA 2LT10MS+850L(12563028X001)
COUPLING
4
5 N510034822AA Special MSF-20-D8XD8(2-M5)
SPACER
8
6 N510019894AA ASF-440E
S-RING
4
7 N510003754AA ISTW-30
MOTOR
2
8 N510056785AA
S
DU13H713S-02
BEARING
8
9 KXF0AL3AA00 6806ZZ
BEARING
8
10 KXF03FYAA00 SFB34-8
SPACER
2
11 N510057471AA 3382330-80040
O418
129-E
フレキシブルコンベアステーション(メカ部品):NPM-D
Flexible Conveyor Station (Mechanical Parts):NPM-D
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610123280AA
セクションNo.
PARTS LAYOUT
Section No.
O419
Ref
No.
Remarks R
1
Q'ty
129-E
フレキシブルコンベアステーション(メカ部品):NPM-D
Flexible Conveyor Station (Mechanical Parts):NPM-D
ｲﾗｽﾄ
No.
Part No.
品名品番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610123280AA
Part Name
備考
セクションNo.
PARTS LIST
Section No.
R
3
BALL-SCREW
2
1 N510057570AA XSTR01204C1DFC7-890-P0(X)(RA041600)
MOTOR
2
2 N510055860AA
S
DU13H711S-01
GREASE-NIPPLE
2
3 KXF07C6AA00 A-M6F TYPE(M6X0.75)
SPACER
2
4 MTPA016342AA
BOLT
8
5 N510017348AA
Hexagon socket head cap screw M4X14-10.9 A2J (Trivalent)
SPACER
8
6 N510019583AA ASF-480E
