3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2 3.5 贴片头 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 106 3.5 贴片头 3.5.1 SIPLACE SpeedStar C&P20 用于超高速贴片 3 图 3.5 - 1 SIPLACE SpeedStar - 功能组第 1 部分 (1) DP 驱动装置，20 个驱动装 置 (2) “ 真空传感器保持电路 ” 板 (3) 用于拾…
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.4 模块总览
105
3.4.2 SIPLACE SX1 组件总览
3
3

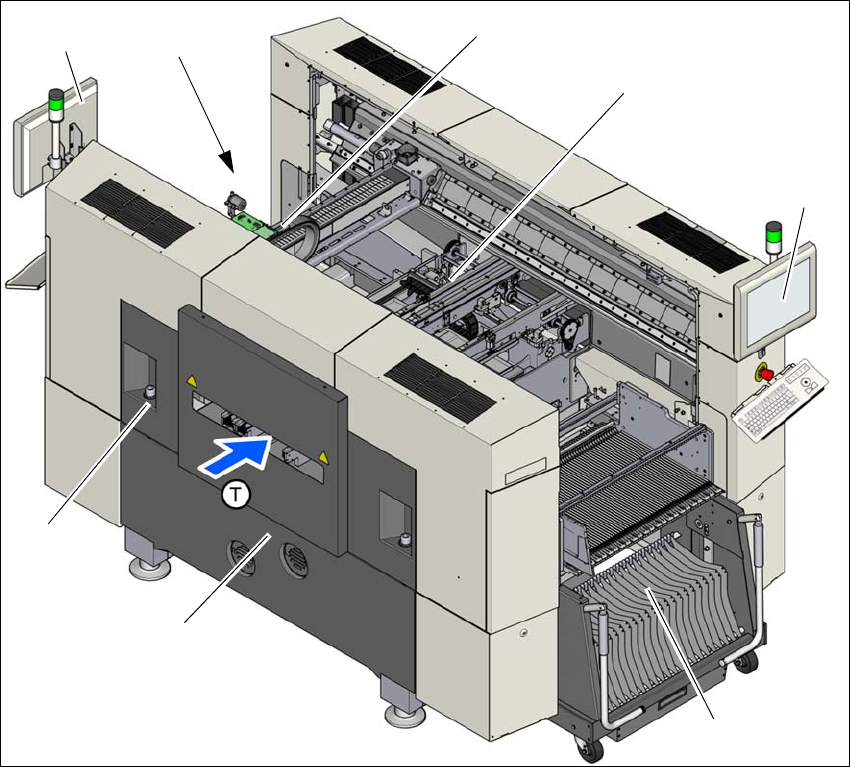

图 3.4 - 2 SX1 贴片机 - 组件总览
(1) 基本模块
(2) 机械手模块
(3) 带贴片头的悬臂 1
(4) PCB 传送导轨 （单传送导轨或双传送导轨）
(5) 带键盘的显示器 （两台）
(6) 带元件料车的料位 2
(7) 带 COT 插入件、料带切割器和空料带导槽的 1 号料位
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.5 贴片头 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
106
3.5 贴片头
3.5.1 SIPLACE SpeedStar C&P20 用于超高速贴片
3

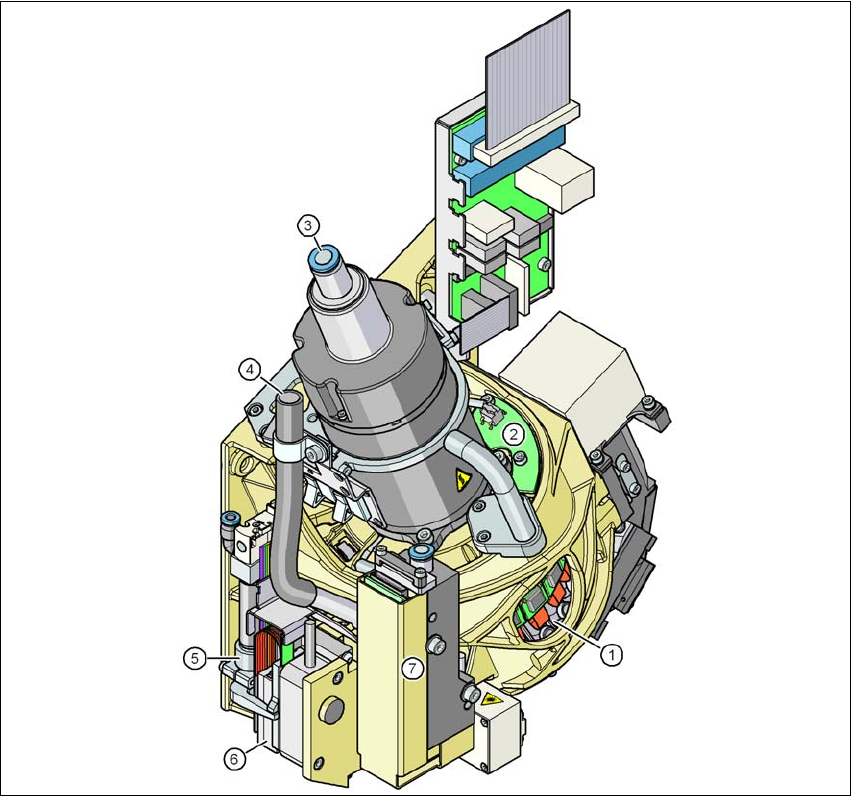

图 3.5 - 1 SIPLACE SpeedStar - 功能组第 1 部分
(1) DP 驱动装置，20 个驱动装置
(2) “ 真空传感器保持电路 ” 板
(3) 用于拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(4) 压力控制阀的排气线路 (7)
(5) 返回气缸
(6) Z 轴马达 （线性马达）
(7) 压力控制阀
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.5 贴片头
107
3
图 3.5 - 2 SIPLACE SpeedStar - 功能组第 2 部分
(1) C&P 元件摄相机 （23 型，6 x 6，数字）
(2) 中间分配器板
(3) 星形轴马达
(4) 握柄
(5) 元件传感器
(6) 带有 20 个吸嘴的星型轴
