《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.5 贴片头
119
3.5.4.8 “ 高级拾取贴片 ” 模式下有限旋转的 MultiStar 贴片头
MultiStar 在此模式下可贴装从 03015 到 50 mm x 40 mm 整个范围内的元件。大型元件将被最后
拾取，光学对中后作为第一批元件进行贴装。
3

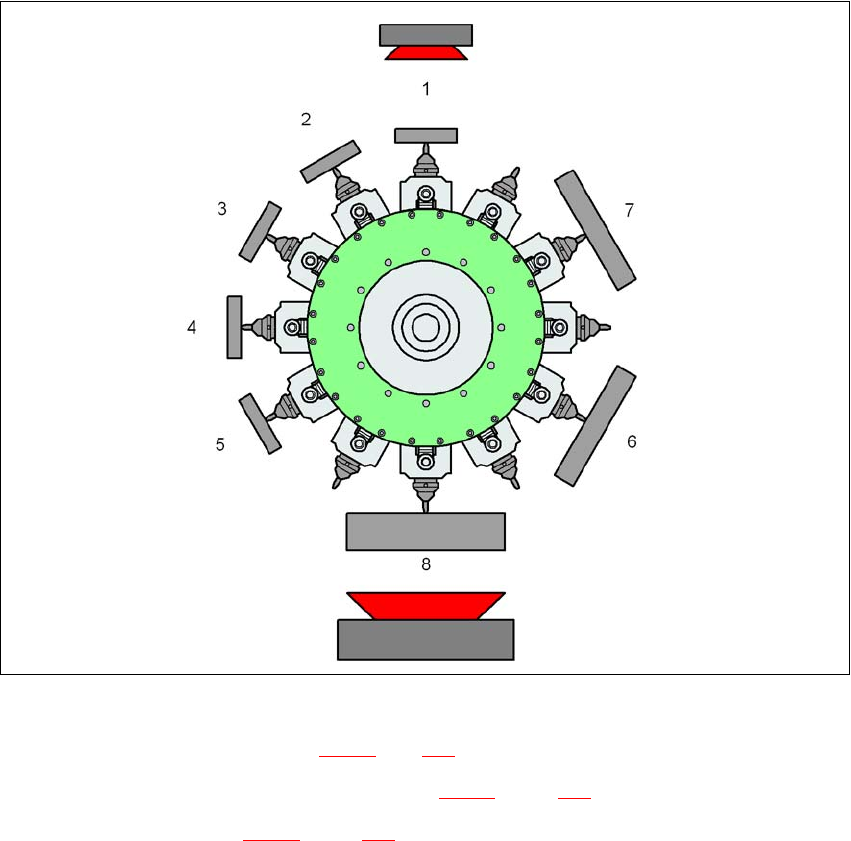

图 3.5 - 8 MultiStar - “ 混合 ” 模式
K_BE 小型元件 （见表 3.0 - 1，第 115 页）
M_BE_2 中型元件，类型 2 （请参见表 3.0 - 1
，第 115 页）
G_BE大型元件 （请参见表 3.0 - 1
，第 115 页）
类型 30 元件摄相机，类型 30
类型 33 静止元件摄相机，类型 33
拾取元件的顺序 1 ... 8
3
如果元件的对角线长度超过 39.8 mm，CPP 贴片头的相邻段位器将不能拾取 M_BE_2 型和 G_BE
型元件。
30 型
K_BE
G_BE
33 型
M_BE_2
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.5 贴片头 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
120

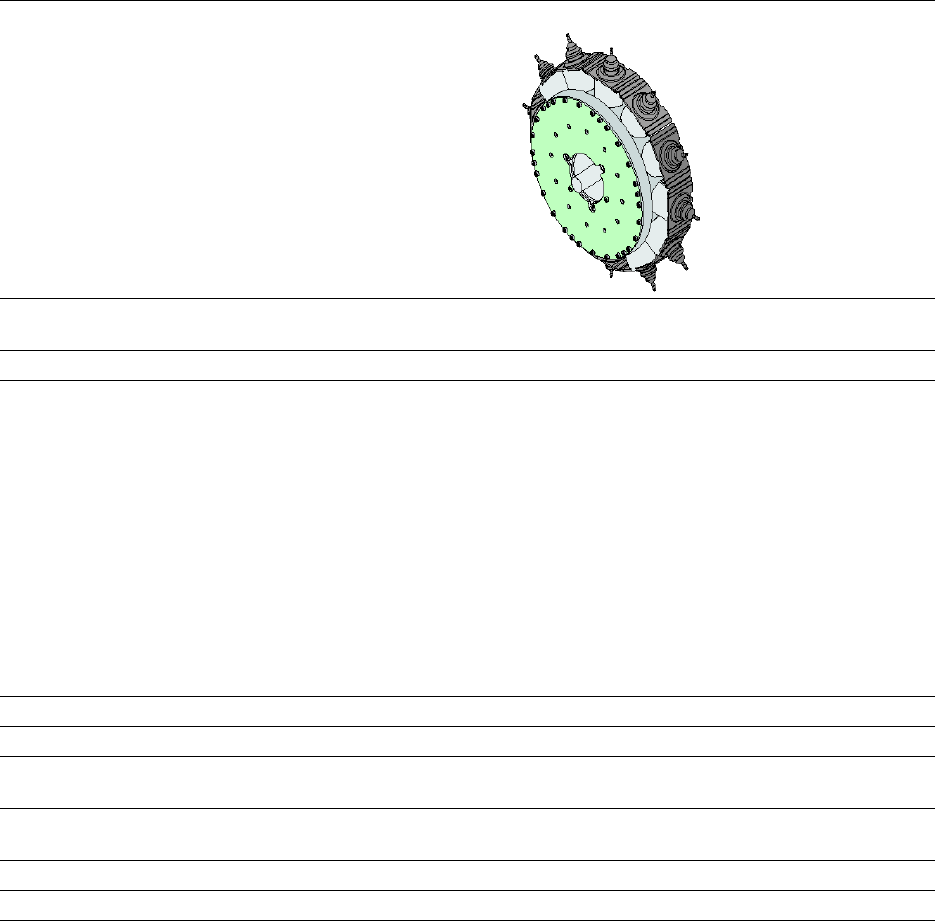

3.5.4.9 SIPLACE MultiStar (CPP) 的技术数据
3
SIPLACE MultiStar (CPP)
带 30 型元件摄相机 带 33 型元件摄像机
（静止摄像机）
元件范围
*a
01005 到 27 mm x 27 mm 0402 到 50 mm x 40 mm
*b
元件规格
最大高度
*c
最大高度
*d
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
6.0 mm
8.5 mm
0.3 mm
0.15 mm
0.25 mm
*e
0.35 mm
*f
0.14 mm
e
0.20 mm
f
0.4mm x 0.2mm
27 mm x 27 mm
4 g
11.5 mm
0.3 mm
0.15 mm
0.35 mm
0.2 mm
1.0 mm x 0.5 mm
50 mm x 40 mm
b
8 g
可程序控制卸下力 1.0 - 10 N 1.0 - 10 N
吸嘴类型 20xx、28xx 20xx、28xx
X/Y 轴精确度
*g
± 41 µm/3σ
± 55 µm/4σ
± 34 µm/3σ
± 45 µm/4σ
角度精确度 ± 0.4° / 3σ
*h
, ± 0.5°/ 3σ
*i
± 0.5° / 4σ
h
, ± 0.7° / 4σ
i
± 0.2° / 3σ
± 0.3° / 4σ
照明级别 5 6
可选择的照明级别设置 256
5
256
6
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
*)b 多次测量期间，对角线长度可能为 69 mm （例如 64 mm x 10 mm）。
*)c CPP 贴片头：位于低安装位置 （静止元件摄相机不可能）。
*)d CPP 贴片头：位于高安装位置
*)e 用于 < 18 mm x 18 mm 的元件
*)f 用于 ≥ 18 mm x18 mm 的元件
*)g SIPLACE 基准值将在贴片机验收测试中测量得出。此值符合 SIPLACE 维修及供应范围内规定的条款。
*)h 元件尺寸介于 6 mm x 6 mm 与 27 mm x 27 mm 之间。
*)i 元件尺寸小于 6 mm x 6 mm 。
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.5 贴片头
121
3.5.5 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
图 3.5 - 9 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1) - TwinStar 贴片头由两个 “ 拾取 & 贴片 ” 模块组成
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
(3) DP 轴
(4) Z 轴驱动装置
(5) Z 轴距离测量系统
