《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.6 悬臂系统 127 3 图 3.6 - 4 X 轴设计 - 从下方观察 (1) PCB 摄相机 (2) 增量编码器 (3) 长度测量系统 （位于悬臂下面） X 轴由线性马达驱动。驱动装 置的次要部分由永磁铁构成，安装 在悬臂上。主要部分用螺钉固定 在贴片头的支座上。贴片头支座 经过设计可以安放各种类…
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.6 悬臂系统 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
126
3

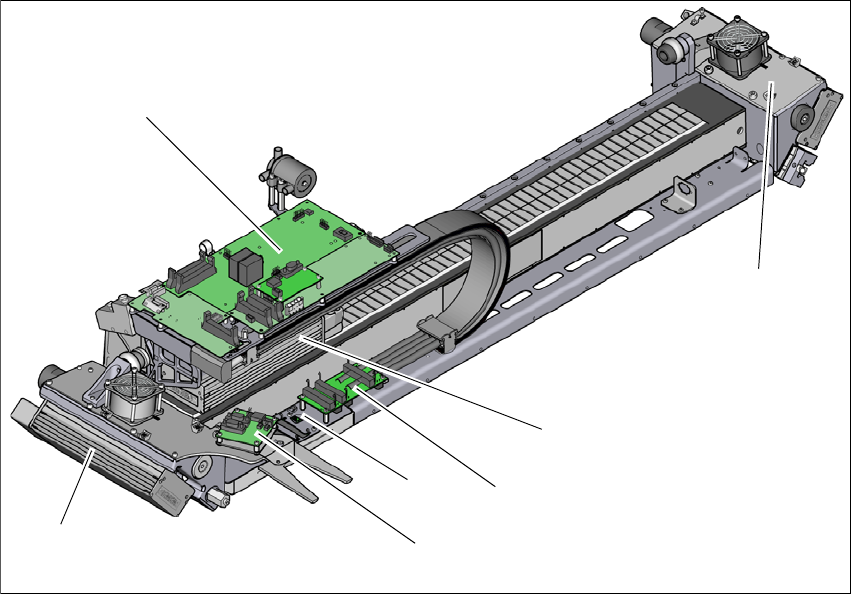

图 3.6 - 3 X 轴的设计 - 贴片头支座视图
(1) 带松配轴承 （主要部分）和风扇的 Y 轴线性马达 1
(2) 带贴片头控制单元的贴片头印制电路板
(3) 带松配轴承 （主要部分）和风扇的 Y 轴线性马达 2
(4) X 轴线性马达 （主要部分）
(5) 悬臂接口，X 轴
(6) 悬臂接口，Y 轴
(7) 传感器模块
(2)
(1)
(3)
(4)
(5)
(7)
(6)
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.6 悬臂系统
127
3
图 3.6 - 4 X 轴设计 - 从下方观察
(1) PCB 摄相机
(2) 增量编码器
(3) 长度测量系统 （位于悬臂下面）
X 轴由线性马达驱动。驱动装置的次要部分由永磁铁构成，安装在悬臂上。主要部分用螺钉固定
在贴片头的支座上。贴片头支座经过设计可以安放各种类型的贴片头 —— 这也是 SIPLACE 贴片
机拥有的超凡灵活性优势之一。
(2)
(1)
(2)
(3)
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.6 悬臂系统 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
128
3.6.3 Y 轴的结构
3
图 3.6 - 5 Y 轴的结构
Y 轴基本上由以下主要模块构成：
(1) X 轴上装有固定和松配轴承的 Y 轴线性马达 （主要部分）
(2) 永磁体 （X 轴线性马达的次要部分）
(3) 线性距离测量系统
(4) 导向系统
(1)
(2)
(4)
(3)
