3.8.2 C&P 元件摄相机 （30 型，27 x 27，数字）
3

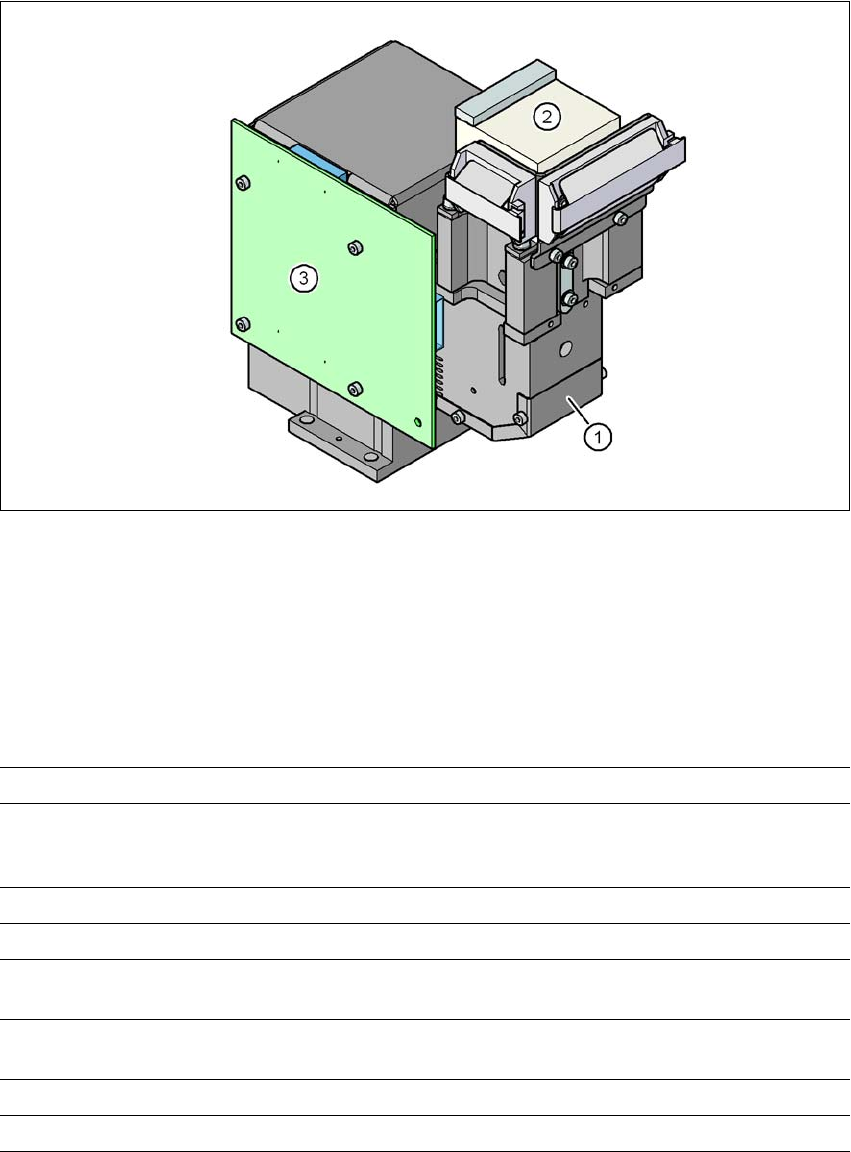

图 3.8 - 1 C&P 元件摄相机 （30 型，27 x 27，数字）
(1) 元件摄相机镜头和照明
(2) 摄相机放大器
(3) 照明控制
3.8.2.1 技术数据
3
元件尺寸 0.3 mm x 0.3 mm - 27 mm x 27 mm
元件范围 03015 - 27 mm x 27 mm
PLCC、SO、QFP、TSDP、SOT、MELF、CHIP、IC
BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.25 mm （对于 < 18 mm x 18 mm 的元件）
0.35 mm （对于 < ≥18 mm x 18 mm 的元件）
最小球面管脚直径 0.14 mm （对于 < 18 mm x 18 mm 的元件）
0.2 mm （对于 < ≥ 18 mm x 18 mm 的元件）
视场 32 mm x 32 mm
照明类型 前方照明 （5 个级别，可按需要编程）
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.8 视觉系统 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
140
3.8.3 静止元件摄像机 （P&P，33 型，55 x 45，数字）
项目编号：119818-xx 静止摄相机，33 型
3.8.3.1 结构
3

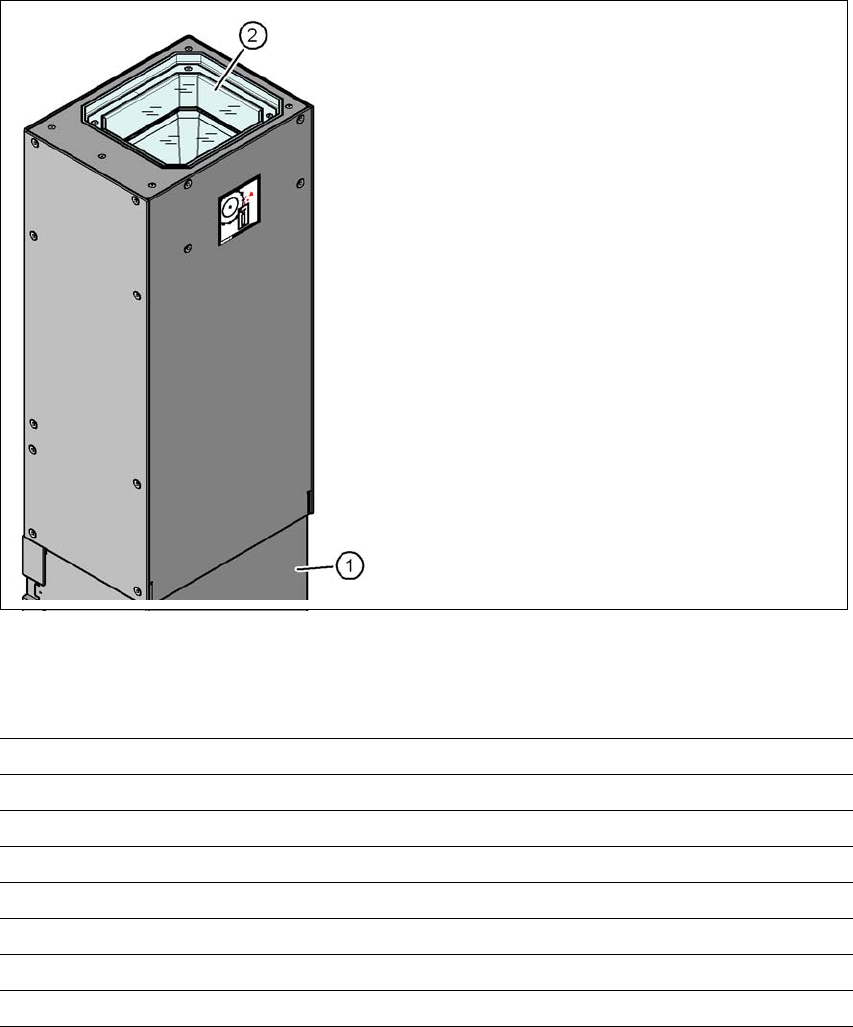

图 3.8 - 2 静止 P&P 元件摄相机 （33 型， 55 x 45，数字）的结构
3.8.3.2 技术数据
3
3
(1) 带集成摄相机和摄相机放大器的摄相机
外壳
(2) 玻璃板 - 照明等级和镜头等级如下
元件尺寸 1.0 mm x 0.5 mm 至 55 mm x 45 mm
元件范围 0402、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.35 mm
最小球面管脚直径 0.2 mm
视场 65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.8 视觉系统
141
3.8.4 PCB 摄相机 （34 型，数字）
3.8.4.1 结构
3
图 3.8 - 3 PCB 摄相机 （34 型，数字）
(1) PCB 摄相机镜头和照明
(2) 摄相机放大器
3.8.4.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
“ 长印制电路板 ” 选项最多有 6 个 （可选的 PCB 基准点是最优
化的输出）。
本地基准点 每块 PCB 最多可有两个 （类型可能不同）。
库内存 每个子面板最多可以有 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （特有功能）
照明类型 前方照明 （3 个等级，可按需要编程）
每个基准点 / 坏基准点的检测
时间
20 ms - 200 ms
视场 5.78 mm x 5.78 mm
离聚焦板的距离 28 mm
