《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.8 视觉系统
141
3.8.4 PCB 摄相机 （34 型，数字）
3.8.4.1 结构
3

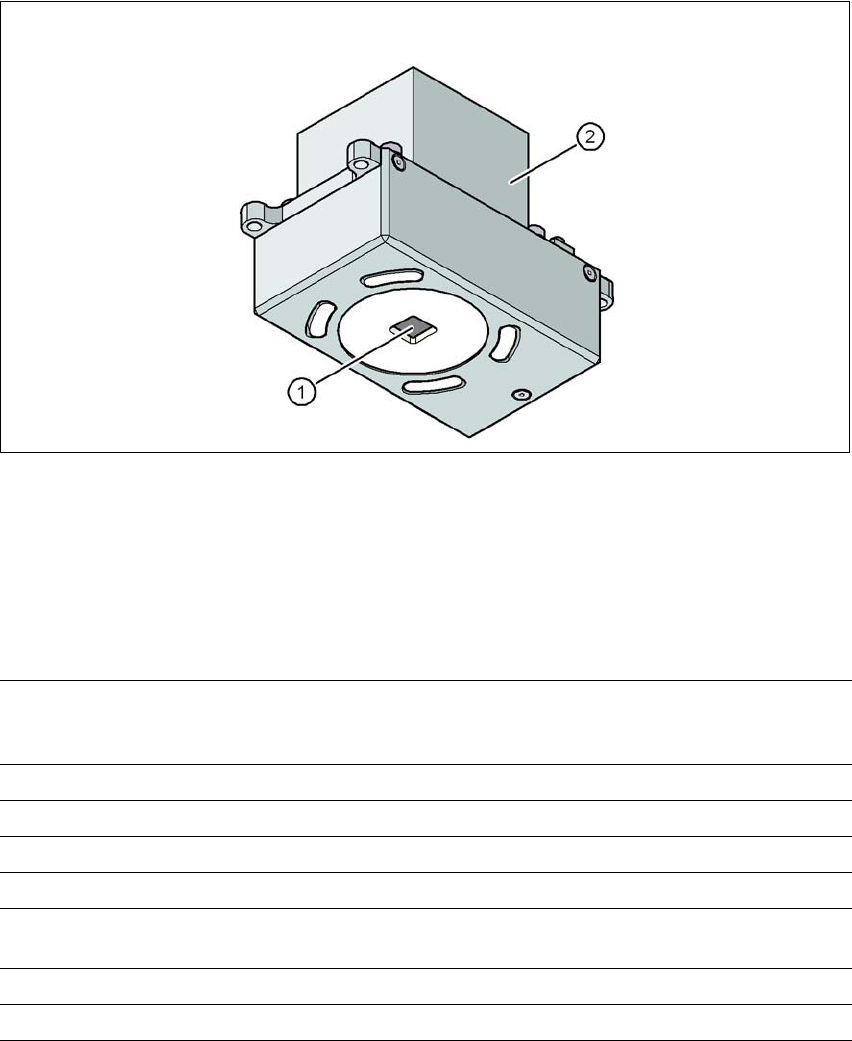

图 3.8 - 3 PCB 摄相机 （34 型，数字）
(1) PCB 摄相机镜头和照明
(2) 摄相机放大器
3.8.4.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
“ 长印制电路板 ” 选项最多有 6 个 （可选的 PCB 基准点是最优
化的输出）。
本地基准点 每块 PCB 最多可有两个 （类型可能不同）。
库内存 每个子面板最多可以有 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （特有功能）
照明类型 前方照明 （3 个等级，可按需要编程）
每个基准点 / 坏基准点的检测
时间
20 ms - 200 ms
视场 5.78 mm x 5.78 mm
离聚焦板的距离 28 mm
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.8 视觉系统 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
142
3.8.4.3 基准点标准
3
3.8.4.4 墨点标准
3
定位 2 个基准点
定位 3 个基准点
X 轴 /Y 轴位置，旋转角度，平均 PCB 变形
其他：单独在 X 轴和 Y 轴方向的剪切、变形
基准点形状 合成基准点：圆形、十字形、正方形、长方形、菱形、环形、
正方形和矩形轮廓、双十字形
图案：任意
基准表面
铜
锡
无抗氧化和阻焊剂
结构宽度 ≤ 1/10 的卷曲都与环境形成很好的对比
合成基准点的尺寸
最小 圆形和矩形的 X/Y 轴尺寸：
最小 环形和矩形的 X/Y 轴尺寸：
最小 十字形的 X/Y 轴尺寸：
最小 双十字形的 X/Y 轴尺寸：
最小 菱形的 X/Y 轴尺寸：
最小框架宽度 （环形和长方形）：
十字形和双十字形的最小条宽度 / 条距离：
最多 所有基准图形的 X/Y 轴尺寸：
十字形和双十字形最大条形宽度：
最小公差 （一般）：
最大公差 （一般）：
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
标称尺寸的 2%
标称尺寸的 20%
图案尺寸
最小尺寸
最大尺寸
0.5 mm
3 mm
基准环境 如果搜索区域内没有相似的基准结构，则参考基准点周围不需
要有间隙。
方法 - 合成基准点识别方法
- 平均灰度值
- 直方图方法
- 模板匹配
基准点形状和尺寸 / 结构 ——
合成基准点
其他方法
有关合成基准点的尺寸，见第 基准点标准
3.8.4.3 节，第 142
页。
最小 0.3 mm
最大 5 mm
掩蔽材料 良好覆盖
识别时间 取决于所用方法：20 ms - 0.2 s
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.9 SIPLACE SX1/SX2 的 X 供料器模块
143
3.9 SIPLACE SX1/SX2 的 X 供料器模块
SIPLACE SX1/SX2 使用所有的 SIPLACE X 供料器模块。所有的 SIPLACE X 供料器模块都与
SIPLACE SX1/SX2 的转换料台兼容并且使用时无任何限制。SIPLACE X 供料器模块的重要特征
包括：拾取位置高度精确，可在线编程，可通过 LCD 显示屏显示状态，而且在贴片期间更换供料
器模块的操作十分轻松。用于供料器模块的电源是无触点的，所以它使用一个感应接口。每个供
料器模块都通过两个光电子通道 （光纤）与 “ 供料器模块控制单元 （FCU）” 进行通信。两个接
口构成 EDIF 组件 （能量和数据接口，参见项目 2，图 3.9 - 1
，第 146 页）。“ 供料器模块控制单
元 ” 通过 CAN 总线与贴片机的控制单元相连。
3.9.1 SIPLACE X- 系列贴片机的料带供料器模块
3.9.1.1 料带材料
可能的料带宽度范围为 4 mm 到 88 mm。料带的材料是纸带或起泡带。此外，还可以处理带有永
久粘附性盖箔 （PSA 铝箔）的元件料带。这将需要 “PSA Kit （PSA 套件）” 选项。
料带供料器模块根据下列料带标准设计：
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2 3
PSA 套件 项目编号：
8 mm X PSA 套件 00141224-xx
12 mm X PSA 套件 00141225-xx
16 mm X PSA 套件 00141227 - xx
