《用户手册》 SIPLACE SX1/SX2 1 介绍

使用软件版本 SC 706.1 SP1 或更新 10/2014 版 1.1 SIPLACE SX1/SX2

1介绍

本操作说明书是用于操作和设置 SIPLACE

SX1/SX2 贴片机的指南或参考书。本文档为原厂用

户手册。

本手册每一章的标题中都包含了手册的出版信息和适用软件版本。

1.1 SIPLACE SX1/SX2

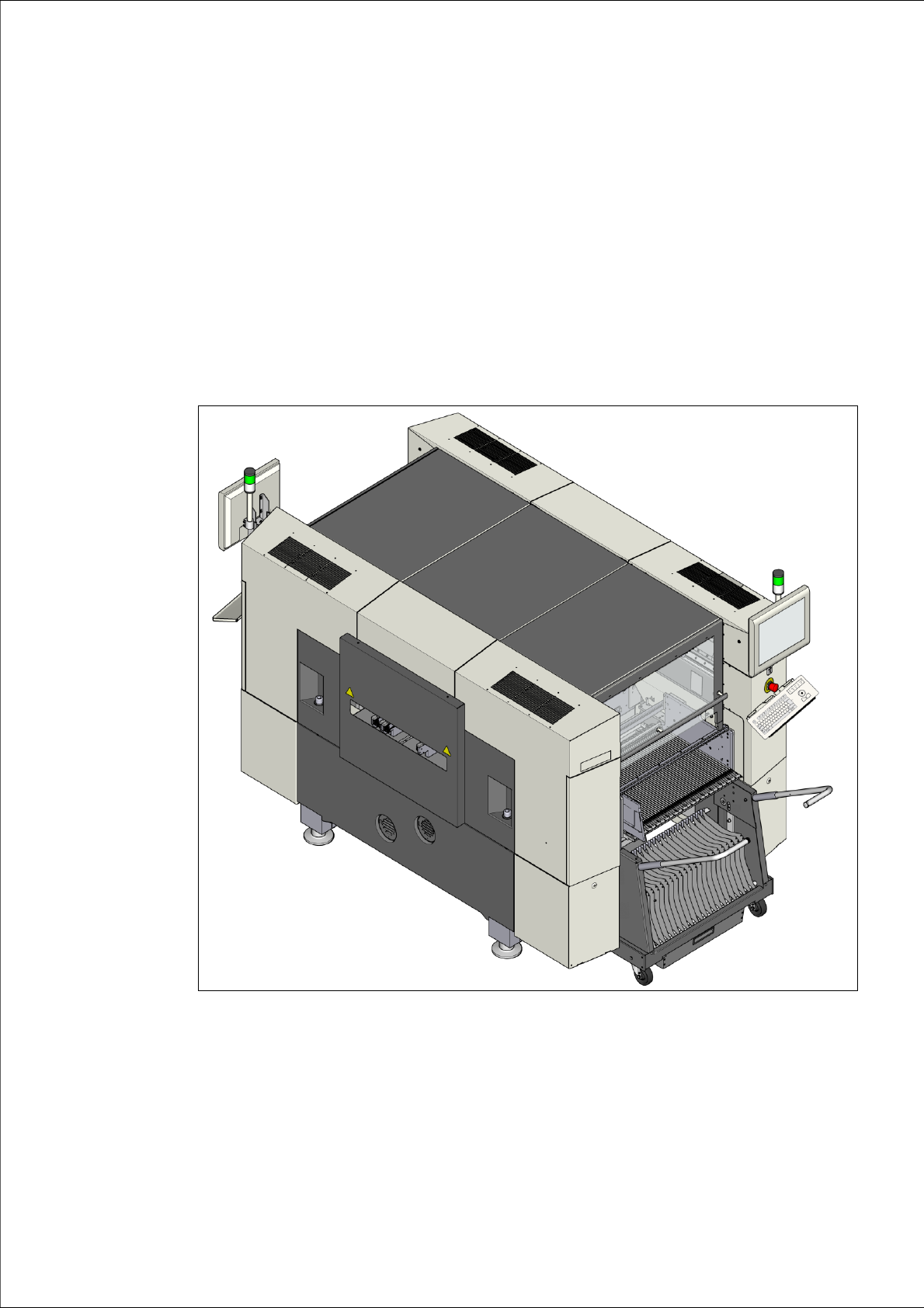

图 1.1 - 1 SIPLACE SX1/SX2 贴片机

1 介绍《用户手册》 SIPLACE SX1/SX2

1.1 SIPLACE SX1/SX2 使用软件版本 SC 706.1 SP1 或更新 10/2014 版

实验证明，SIPLACE SX1 和 SX2 贴片机具有

– 高精确度、

– 高配置灵活性、

– 贴片头和悬臂模块化

– 高贴片性能（高级工艺范围）和

– 更大的元件贴装范围，可贴装 03015 元件及尺寸最大为 125 mm x 10 mm 的元件。

可选择三种贴片方法处理元件：

–收集&贴片，

–拾取&贴片，

– “ 收集 & 贴片 ” 和 “ 拾取 & 贴片 ” 方法的组合（混合模式）。

SIPLACE SX1 贴片机配有一个悬臂，而 SIPLACE SX2 贴片机配有两个悬臂。SIPLACE 研发的

贴片头和悬臂模块化原理使您能够快速方便地更换贴片头和悬臂。有关贴片头配置的总览 , 请参

阅 1.1.1

部分，第 17 页。

这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。

SX1/SX2 贴片机支持使用单传送导轨或灵活的双传送导轨

有两个可用于输送元件的料位。这些料位可以装配元件料车并且可配置高达 60 条料槽。

此外，您还可以在两个料位上分别安装一个华夫盘交换器（WPC5 或 WPC6）。如果在一个料位

安装了 WPC5/WPC6, 就要在另一个料位上配置包带 30 个料槽的料车。
