3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2 3.9 SIPLACE SX1/SX2 的 X 供料器模块 使用软件版本 SC 706.1 SP1 或 更新 10/2014 版 156 3.9.2.9 44 mm X 料带供料器模块 3 图 3.9 - 11 44 mm X 料带供料器模 块 3 3 3 3 44 mm X 料带供料器模块 项目编号：00141275-xx 带接合传感器的 44 mm X 料带供料器模块…
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.9 SIPLACE SX1/SX2 的 X 供料器模块
155
3.9.2.8 32 mm X 料带供料器模块
3
图 3.9 - 10 32 mm X 料带供料器模块
3
3
32 mm X 料带供料器模块 项目编号：00141274-xx
带接合传感器的 32 mm X 料带供料器模块 项目编号：00141294-xx
宽度 46.2 mm
占据的供料器模块位置 4
传送导轨增量 从 4 mm 到 40 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 的 X 供料器模块 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
156
3.9.2.9 44 mm X 料带供料器模块
3

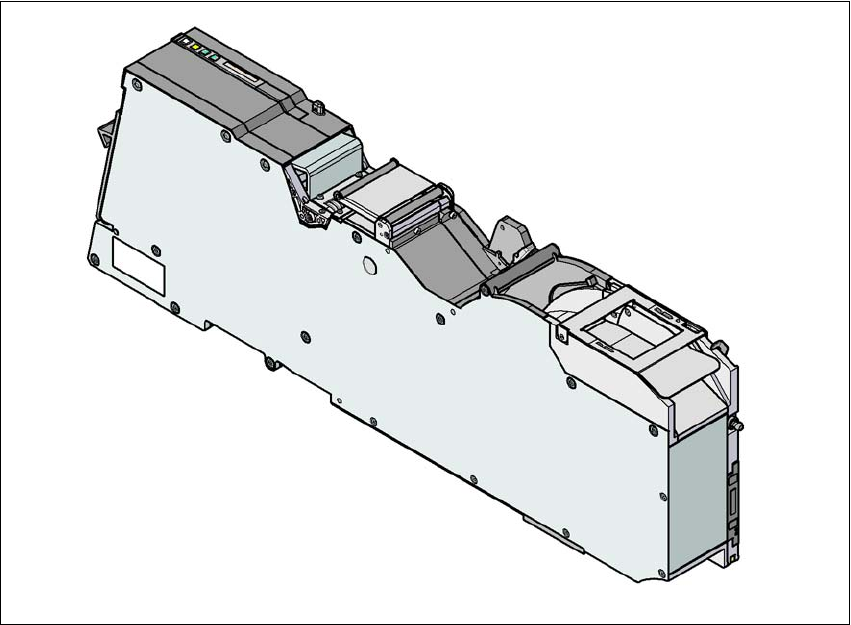

图 3.9 - 11 44 mm X 料带供料器模块
3
3
3
3
44 mm X 料带供料器模块 项目编号：00141275-xx
带接合传感器的 44 mm X 料带供料器模块 项目编号：00141295-xx
宽度 58,0
占据的供料器模块位置 5
传送导轨增量 从 4 mm 到 52 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.9 SIPLACE SX1/SX2 的 X 供料器模块
157
3.9.2.10 56 mm X 料带供料器模块
3
图 3.9 - 12 56 mm X 料带供料器模块
3
3
3
56 mm X 料带供料器模块 项目编号：00141276-xx
带接合传感器的 56 mm X 料带供料器模块 项目编号：00141296-xx
宽度 69,8
占据的供料器模块位置 6
传送导轨增量 从 4 mm 到 64 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
