3.9.3 SIPLACE 胶液供料器
项目编号：03088129-xx SIPLACE 胶液供料器
3

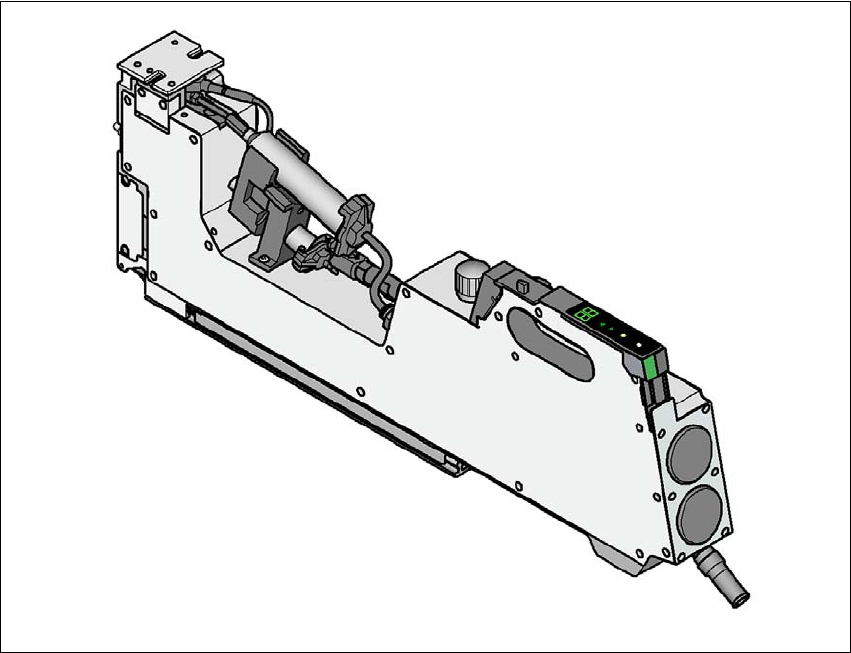

图 3.9 - 15 SIPLACE 胶液供料器
3.9.3.1 说明
SIPLACE 胶液供料器使您能够在贴装元件前确定其上的粘合点。之后 SIPLACE 视觉系统将检查
这些粘合点。所需要的粘合点可以在 SIPLACE Pro 的元件形状编辑器 （Component Shape
Editor）中进行定义，而且您还可以定义是否将单独的粘合点排除在检查范围之外。这个粘合功
能可以在 SIPLACE Pro 的元件形状编辑器 （Component Shape Editor）中启用和停用。
SIPLACE 胶液供料器是一款专用的供料器模块，需要您将其作为特定料台料槽的固定功能进行配
置。详细信息请参见 “SIPLACE 胶液供料器用户手册，德语 [ 项目编号：00197218-01-xx]， 英语
[ 项目编号：00197219-xx]
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.9 SIPLACE SX1/SX2 的 X 供料器模块
161
3.9.3.2 技术数据
长度 584.9 mm
高度 199.5 mm
宽度 57.6 mm
占据的供料器模块位置 5 料槽，每个有 8 mm
重量 4.6 kg
可能的最小独立粘合点直径
*a
*)a吸嘴直径为 100 µm，使用 Heraeus PD 205A-Jet 胶液 （温度 53°C）或 Loctite 3621
（温度 53°C）
0.7 - 0.8 mm (+/- 0.1 mm)
五次喷胶后形成的粘合点直径
a
1.0 mm (+/- 0.2 mm)
单独粘合点的高度
a
0.15 mm (+/- 0.02 mm)
五次供料后形成的粘合点高度
a
0.2 - 0.3 mm
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 的 X 供料器模块 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
162
3.9.4 X 线性浸渍单元 （LDU X）
项目编号：00117011-xx 焊剂线性浸渍单元 / LDU-X
项目编号：“ 浸渍板 ” 见 3.9.4.4
部分，第 164 页。
3

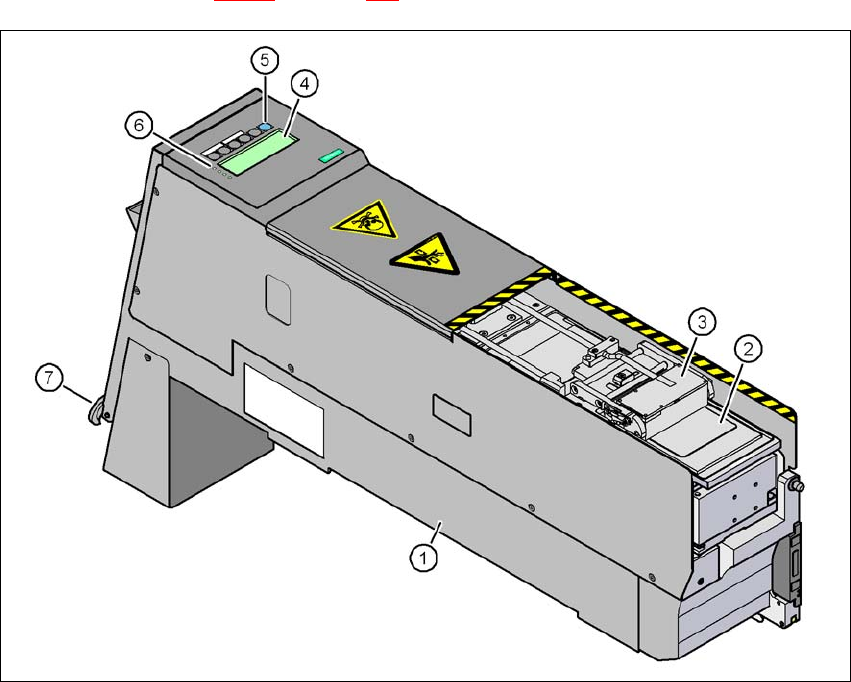

图 3.9 - 16 线性浸渍单元 (LDU X)
(1) LDU X
(2) 浸渍板
(3) 焊剂容器
(4) 显示面板 （ 4 行，每行 20 个字符）
(5) 带 6 个薄膜键的操作员面板
(6) LED 状态显示灯
(7) EMERGENCY OFF （紧急关闭）按钮
