3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 的 X 供料器模块 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
166
3.9.5.1 带标签机的 X 系列供料器模块适配器
3

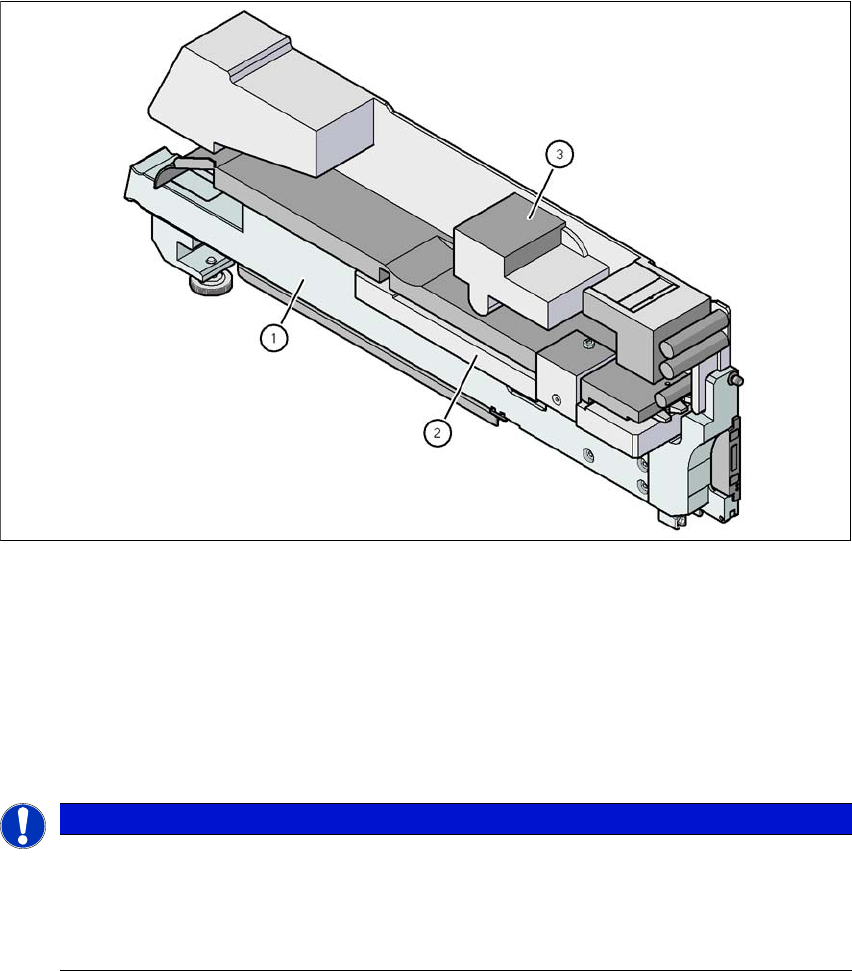

图 3.9 - 17 带标签机的 X 系列供料器模块适配器
(1) X- 系列供料器模块适配器 00141305-xx）
(2) 标签机的适配器板 （项目编号：00141310-xx）
(3) 标签机
3.9.5.2 带线性振动供料器的 X 系列供料器模块适配器
3
请注意
适配板的使用
作为配置标准，我们为 X- 系列供料器模块提供了一块适配板：
适配板应该用于高度不超过 16.5 mm 的元件。
高度介于 16.5 mm 与 25 mm 之间的元件无需适配板即可进行处理。
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.9 SIPLACE SX1/SX2 的 X 供料器模块
167
3
图 3.9 - 18 带线性振动供料器的 X 系列供料器模块适配器
(1) X- 系列供料器模块适配器 （项目编号 00141305-xx）
(2) 16.5 mm 适配板 （随同交付）
(3) 线性振动供料器，3 型 （项目编号：00142031-xx）
宽度 34.4 mm
各供料器模块的轨道 1、2 或 3 3
占用的供料器模块位置数 3 3
元件容量：每个钢料盒最多 150 个， 3
取决于元件的长度 3
钢料盒规格 9.5 mm 宽 / x 3 3
15 mm 宽 / x 2 3
> 15 mm 宽 / x 1 3
30 mm 宽 / x 1 3
振动时间： SIPLACE Pro 的振动设置：从 400 到
1000 毫秒以上 3
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 的 X 供料器模块 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
168
3.9.5.3 带抛料传送导轨的 X 系列供料器模块适配器
3
图 3.9 - 19 带抛料传送导轨的 X 系列供料器模块适配器
(1) X- 系列供料器模块适配器 （项目编号 00141305-xx）
(2) 抛料传送导轨的适配器板 （项目编号：00141308-xx）
(3) 抛料传送导轨 （抛料模块）
