3.10 SIPLACE SX1/SX2 的元件料车
项目编号：00519922-xx，带 60 个料槽的SIPLACE SX1/SX2 元件料车
项目编号：00519722-xx，带 30 个料槽的SIPLACE SX1/SX2 元件料车
SIPLACE SX1/SX2 贴片机可容纳两个 SIPLACE SX1/SX2 元件料车，每个元件料车带 60 个料
槽。如果在一个料位安装了 WPC5/WPC6, 就要在另一个料位上配置包带 30 个料槽的元件料车。
3

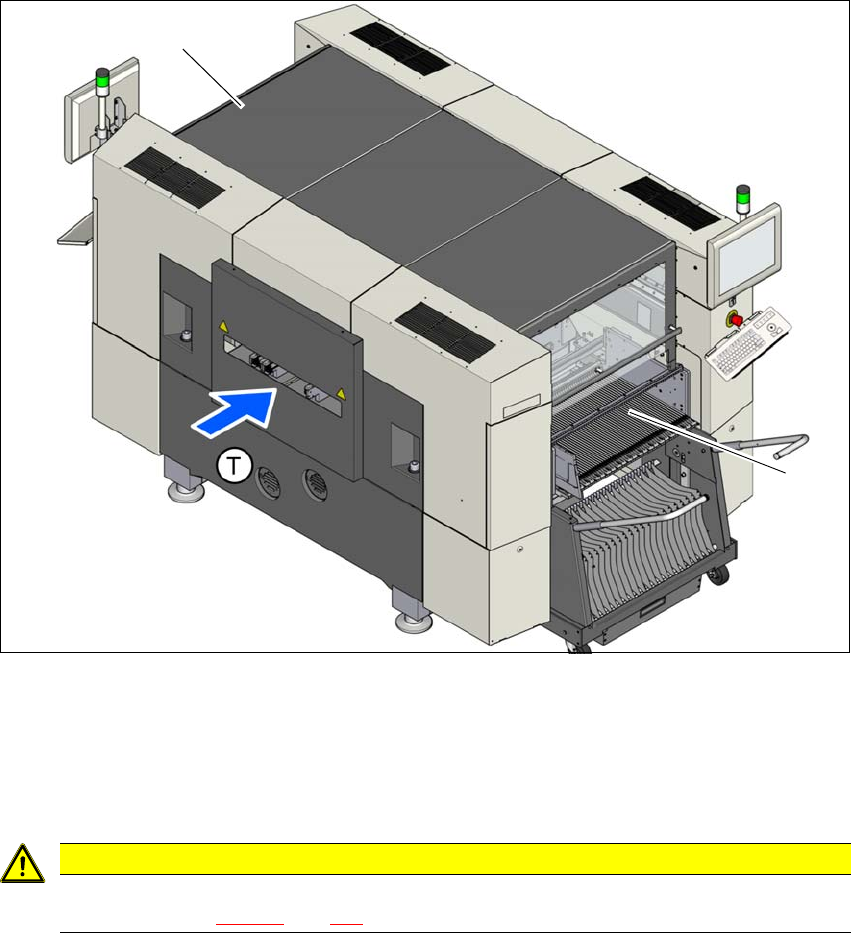

图 3.10 - 1 元件料车料位，SIPLACE SX1/SX2
(1) 1 号料位
(2) 2 号料位
(T) PCB 的传送方向
3
料车为独立模块，可以和供料器一起在一个外部设置区域内进行安装。也就是说，生产区在需要
更换料车时，只需要被中断很短的一段时间。
注意事项
只能将 SIPLACE SX1/SX2 元件料车装载到已安装 SIPLACE SX1/SX2 元件料车 COT 插
入件的料位 （图 5.15 - 4
，第 280 页）。
(2)
(1)
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.10 SIPLACE SX1/SX2 的元件料车 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
172
3

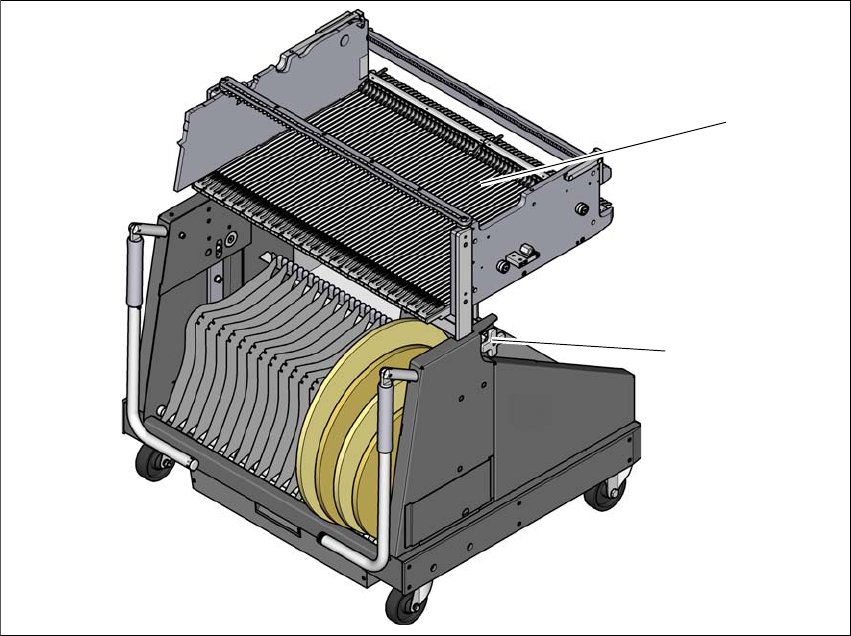

图 3.10 - 2 元件料车，SIPLACE SX1/SX2
(1) 带 60 个料槽的转换料台
(2) 高度调节，微调至贴片机高度
3.10.1 结构
料车主要由机箱、用于安放供料器模块的转换料台、料带卷盘容器和废料带容器组成。有两种不
同的元件料车可用。一种元件料车配有带 60 个料槽的转换料台，另一种配有带 30 个料槽的转换
料台。带 30 个料槽的元件料车必须安装在 WPC5/WPC6 附近。
(2)
(1)
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.10 SIPLACE SX1/SX2 的元件料车
173
3

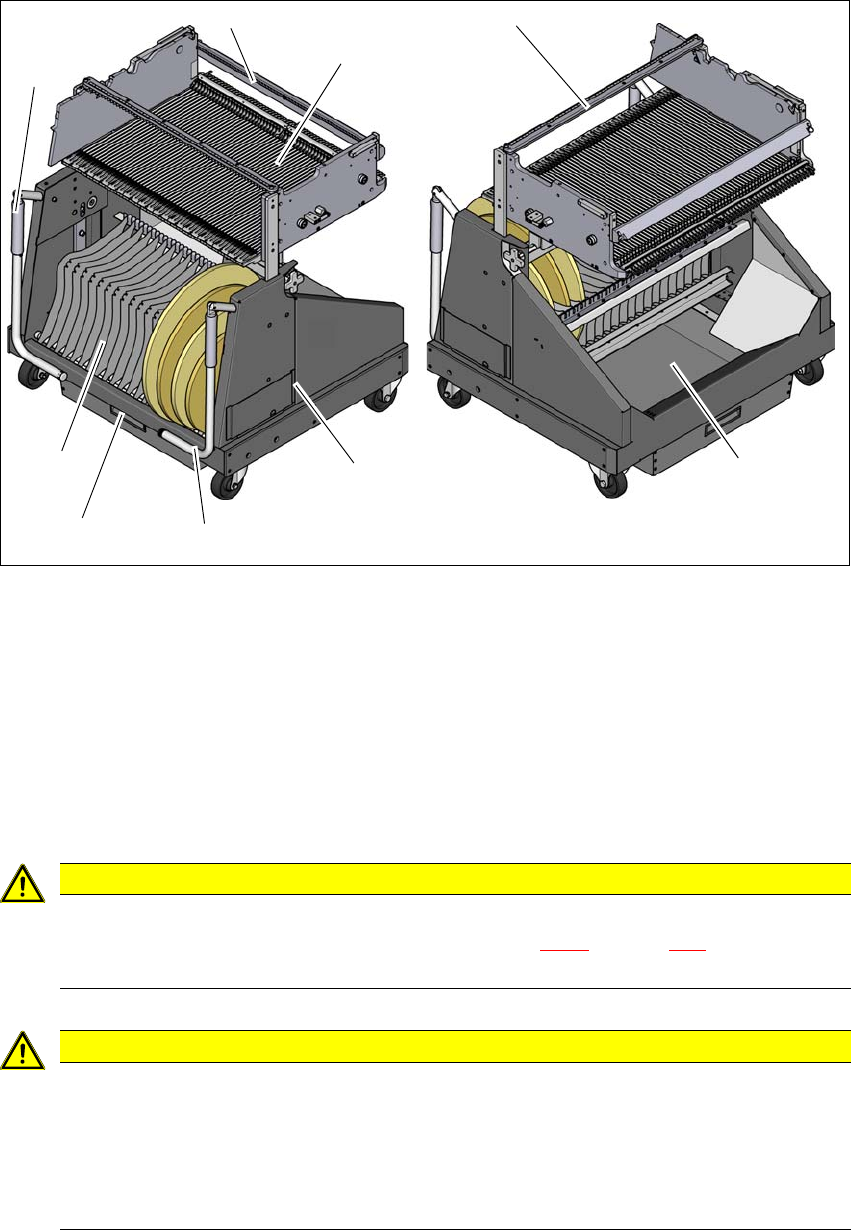

图 3.10 - 3 带 60 个料槽的 SIPLACE SX1/SX2 的元件料车，前视图和后视图
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 废料带容器
(5) 握柄
(6) 护手装置
3
3
注意事项
遵守 “ 安全须知 ”！
当您将料带抛料仓从元件料车中拉出来时，请遵守 5.8.2 部分，第 251 页上的 “ 安全须
知”。
注意事项
折断握柄的危险！
在运输元件料车时存在折断握柄的危险。
在运输元件料车时切勿在握柄处将其抬起。
仅在推动元件料车时使用握柄。
如果您想要运输元件料车或将其从货盘上抬起，请使用叉车。
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
