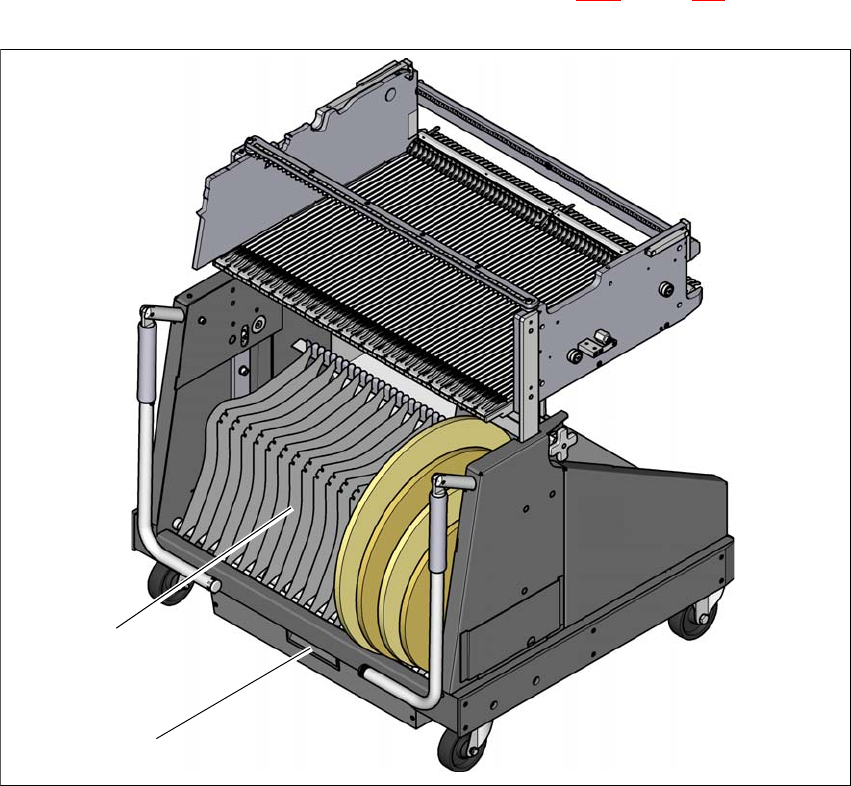

3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2 3.10 SIPLACE SX1/SX2 的元件料车 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 180 3.10.7 料带容器 3.10.7.1 说明 料带容器可固定最大直径为 1 9 英寸 （483 mm）的料带卷盘。第 5.9.5 节，第 255 页介绍 了分隔 板的插入说明。 3 图 3.10 - 9 带料带容器的 SIPLACE SX1/…
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.10 SIPLACE SX1/SX2 的元件料车
179
3.10.6 转换料台附加料带卷盘的支座
3
图 3.10 - 8 附加料带卷盘的支座
(1) 附加料带卷盘的支座，项目编号：03075622-xx
(2) 支撑件的安装器件
如果供料器模块和料带卷盘之间的横向偏移不超过 60 mm，X- 系列供料器模块可以毫无问题地处
理元件料带。如果预定以设置不能维持最大允许偏移值，建议您使用辅助料带卷盘支座 （项目
1）。只需将支座插入保持器 （项目 2）并推动，直至偏移值小于允许的最大偏移值 60 mm。元件
料车一共有 5 个保持器。各料带卷盘支座可容纳 2 个料带卷盘，这意味着可在料带容器上方放置
10 个最大尺寸为 15 英寸 （381 mm）的料带卷盘。
最多 60 mm
(1)
(2)
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 3.10 SIPLACE SX1/SX2 的元件料车
181
3.10.7.2 最大料带卷盘直径与 PCB 传送导轨高度的关系
3
3
3.10.8 废料带斜槽
3

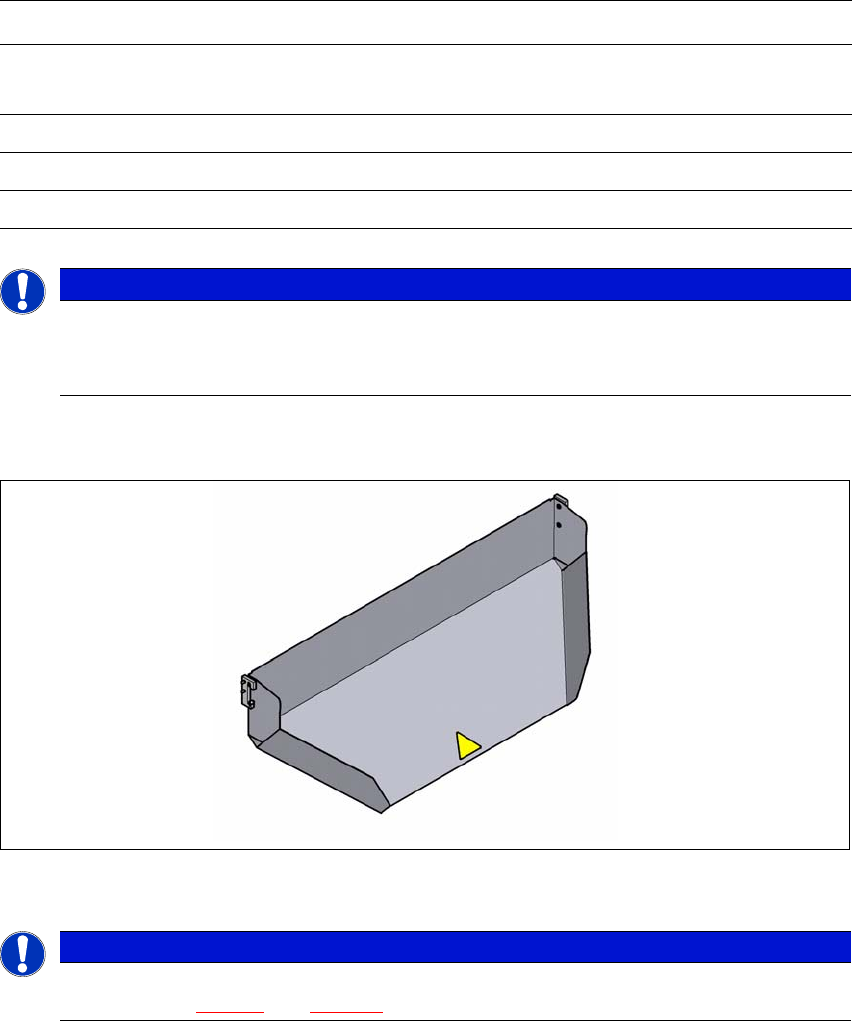

图 3.10 - 10 元件料车 COT 插入件的废料带斜槽
3
3
3.10.9 元件料车 COT 插入件上的空料带导槽
在标准版本中，空料带导槽可将最大袋高为 12 mm 的元件料带导入到气动料带切割器中。
不含附加料带卷盘的支座 含附加料带卷盘的支座
元件料车 PCB
传送导轨的高度
料带卷盘的直径 料带卷盘的直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
请注意
使用芯轴
通常，SIPLACE SX1/SX2 的元件料车不需要芯轴。
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
请注意
只能将 SIPLACE SX1/SX2 的废料带斜槽安装在 SIPLACE SX1/SX2 的元件料车 COT 插
入件 （参见图 5.15 - 4
，第 280 页）。
