《用户手册》 SIPLACE SX1/SX2 4 设置与调试 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.1 运输和交付配置 183 4 设置与调试 4.1 运输和交付配置 4.1.1 装运包装 在欧洲之内运输时，贴片机和料 车将装放在两个木质货盘上装运， 并用塑料薄膜包裹。在欧洲之 外地区运输时，贴片机和料车将 装放在木质板条箱中装运。 4.1.1.1 装运包装的尺寸 货盘和木质板条箱的尺寸如下表 所示： …
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.10 SIPLACE SX1/SX2 的元件料车 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
182
3

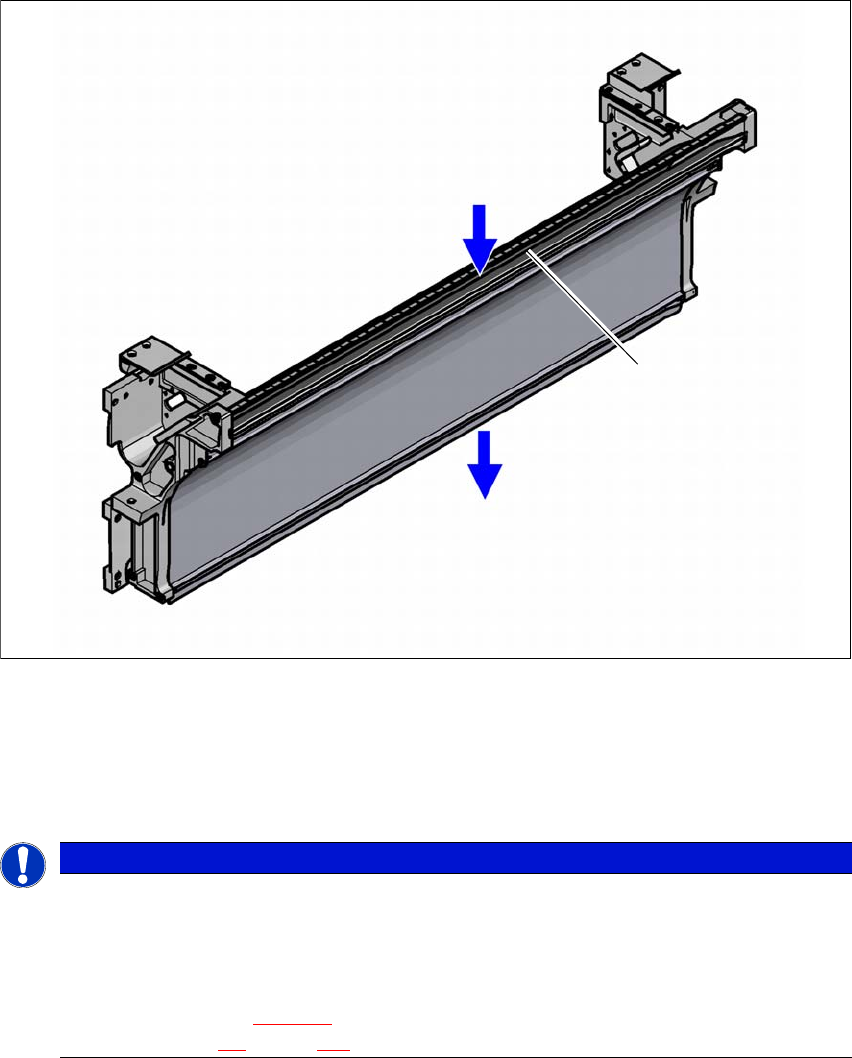

图 3.10 - 11 SIPLACE SX1/SX2 的元件料车 COT 插入件上的空料带导槽
(1) 废料带入口槽
(2) 位于气动料带切割器上方的废料带出口槽
(3) 小于 12 mm 的料带的分隔板 （若料带尺寸大于 12 mm，可拆卸）
3
请注意
堵塞危险！
当低插袋供料器模块紧挨着高插袋供料器模块使用时，在废料带中存在着发生阻塞的危
险。
不要将带有浅料带插袋的供料器模块与带有深料带插袋的供料器模块相邻放置。
分隔板 （项目 3，图 3.10 - 11
）可拆下，此时料带袋高于
12 mm （参见第 4.5
节，第 218 页）。
(1)
(2)
(3)
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.1 运输和交付配置
183
4 设置与调试
4.1 运输和交付配置
4.1.1 装运包装
在欧洲之内运输时，贴片机和料车将装放在两个木质货盘上装运，并用塑料薄膜包裹。在欧洲之
外地区运输时，贴片机和料车将装放在木质板条箱中装运。
4.1.1.1 装运包装的尺寸
货盘和木质板条箱的尺寸如下表所示：
4
图 4.1 - 1 运输板条箱 - 尺寸毫米为单位
(A) 叉车插入点
贴片机 （长 x 宽 x 高） 元件料车 60 （长 x 宽 x
高）
元件料车 30 （长 x 宽 x
高）
货盘 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
木质板条箱
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.1 运输和交付配置 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
184
4.1.1.2 做好派送准备的贴片机重量
下表为做好派送准备的贴片机重量。
4
4.1.2 到货检查
在贴片机温度未达到室温前不可打开贴片机包装。否则会有出现冷凝现象的危险。
检查货物是否有损坏。
检查运输板条箱上的振动传感器。
打开贴片机及其附件的包装，检查货物是否齐全 （参照提货单）。
在 “ 安装报告 ”/“ 接受协议 ” 中记录结果。
4.1.3 交付时的配置
贴片机交付时，具体配置如下：
– 单传送导轨上的料槽宽度为 210 mm。对于双传送导轨，1 号传送导轨料槽的宽度为 100
mm，而 2 号传送导轨料槽的宽度则为 210 mm。对贴片机进行微调时，这一宽度设置会很重
要。
– 两个键盘都被断开。
– 取下键盘的支承板。
– 两个显示器均未装配。
– 两个指示灯均未装配。
– 所有的悬臂轴均用装运支撑架固定。
贴片机 欧洲以内派送 海外 （欧洲以外）派送
SX1/SX2 2,500 kg 2,800 kg
元件料车 230 kg 350 kg
