《用户手册》 SIPLACE SX1/SX2 1 介绍 使用软件版本 SC 706.1 SP1 或更新 10/2014 版 1.2 贴片机说明 19 1.2.2 贴片机序列号 贴片机的序列号位于贴片机框架 内侧的位置 1 处。 1 图 1.2 - 1 含序列号的铭牌的位置 (T) 行程方向 (1) 铭牌 (1)
1 介绍 《用户手册》 SIPLACE SX1/SX2
1.2 贴片机说明 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
18
1.2 贴片机说明
1.2.1 SIPLACE 原理
贴片头从料车的供料器模块 （固定位置）或华夫盘交换器的料盘中拾取元件，然后贴装到等待的
印制电路板上。
SIPLACE SX1/SX2 贴片机设有一个贴装区域和一个单传送导轨或双传送导轨。双传送导轨上可
以同时贴装两块印制电路板。
已在其他 SIPLACE 贴片机型中获得了验证的 “ 静止元件供给 ” 和 “ 静止 PCB” 原理，可以为您带
来多种决定性的优势：
– 元件续料和料带接合不会导致停机。
– 无振动的元件供料器，可确保即便是最小的元件 （如， 03015 元件）也可以被稳妥地拾起。
– 由于 PCB 在贴片过程中不运动，因此元件不会滑落。
– 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了
移动行程且优化了贴装顺序。
极高的灵活性、效率和可靠设置保证 SIPLACE 贴片机可实现最佳的生产率。
最短时间的停机提高了利用率和生产率。
《用户手册》 SIPLACE SX1/SX2 1 介绍
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 1.2 贴片机说明
19
1.2.2 贴片机序列号
贴片机的序列号位于贴片机框架内侧的位置 1 处。
1

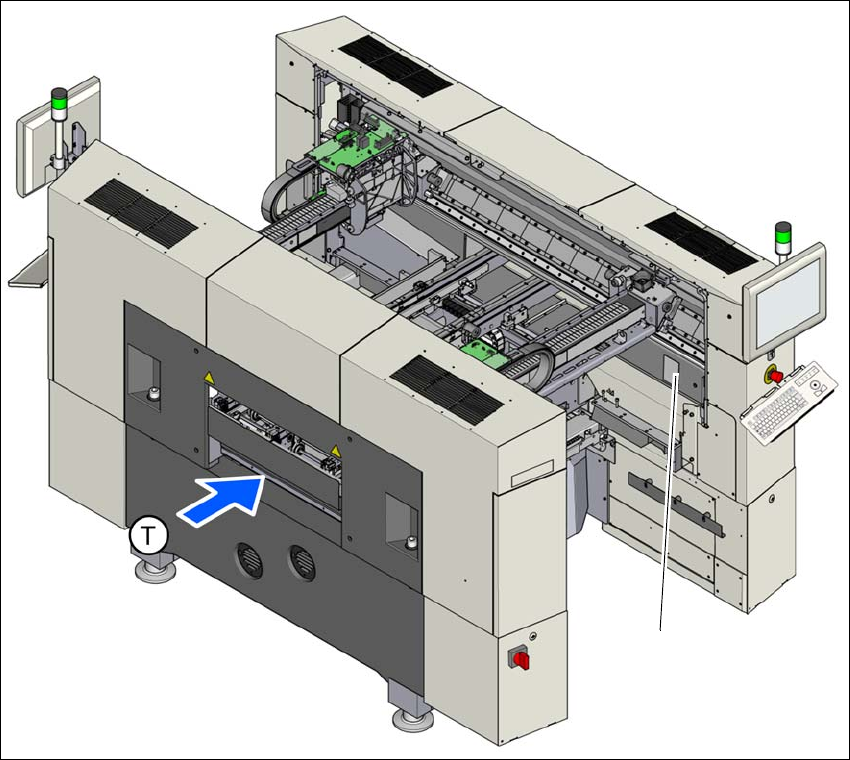

图 1.2 - 1 含序列号的铭牌的位置
(T) 行程方向
(1) 铭牌
(1)
1 介绍 《用户手册》 SIPLACE SX1/SX2
1.2 贴片机说明 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
20
1.2.3 欧盟 (EC) 符合性声明
产品 / 器件说明如下
1
生产商：
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 Munich 1
符合欧盟符合性声明中列出的法规和标准。
1.2.4 按照规定使用
本产品只可用于 《产品目录》和 《技术说明》中指定的应用领域 （即 SMD 元件的贴装），而且
只能与 ASM Assembly Systems GmbH & Co. KG 建议或允许的第三方器件和元件结合使用。 按
照规定，不得用于其他或扩展的用途。
ASM Assembly Systems GmbH & Co. KG 对因错误使用产品而导致的任何损坏不承担任何责任，
并且也将无法保证贴片机元件的正确及正常功能。
按规定使用还包括遵守 《用户手册》中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产
品。
产品
贴片机
型号
SIPLACE SX + SIPLACE SX1 SIPLACE SX2
SIPLACE SX2 E
(1 CP12 + 1 TH)
项目编号： 520100
(519900)
520110
(519800)
520120
(519850)
77519855
