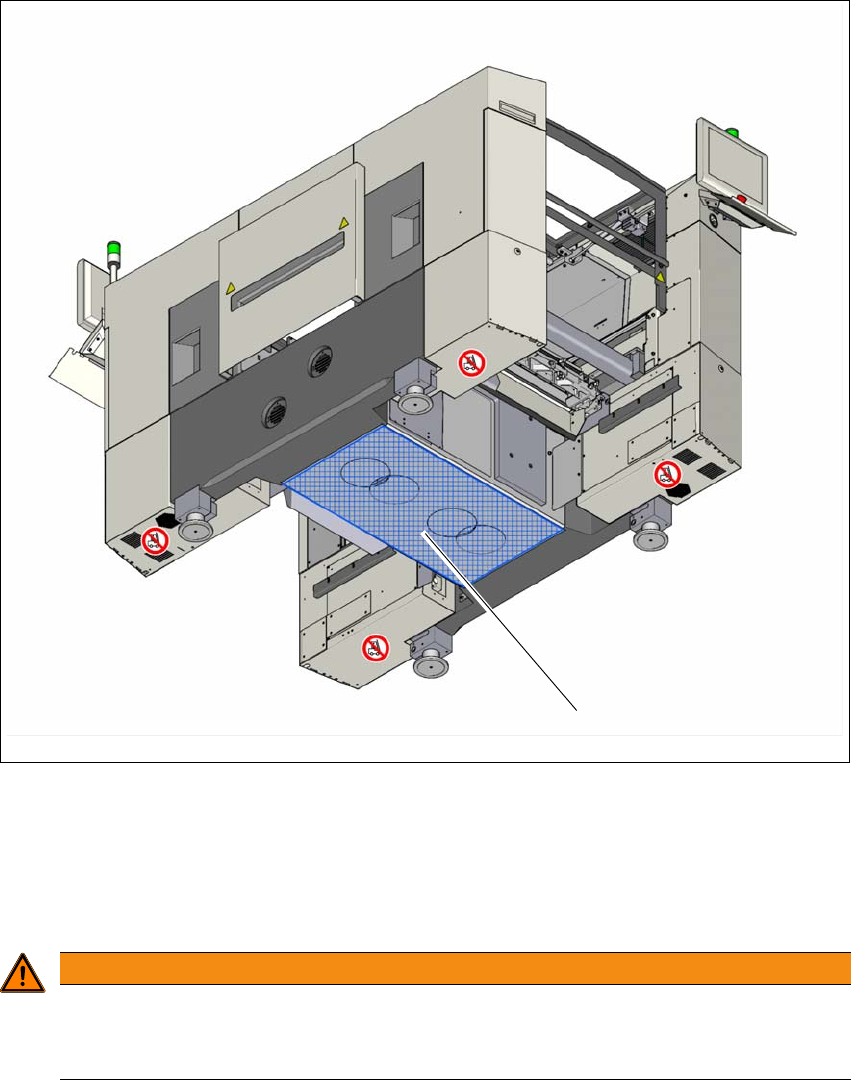

图 4.1 - 3 接触表面 - 货叉与 PCB 传送方向平行
(1) 叉车货叉的接触表面
4.1.5.4 运输贴片机时必须注意的事项
4
(1)
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.2 安装位置的基础设施 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
190
4.2 安装位置的基础设施
4
4.2.1 关于地基质量的建议
贴片机的安装地基必须坚实、平整，因为贴片机运行时的动力可能会导致振动。振动程度取决于
地基的建造质量。如果符合地面负荷参数等条件，则以下情况均为适宜：
– 经加固的混凝土屋顶结构，如，生产车间的屋顶
– 经加固的混凝土厚板，如，没有地下室的生产车间混凝土地面
– 双层地板房间，两层之间的空间里有坚固的厚板地基。同样的设置条件也适用于这个中间
层，它可以是用钢梁或混凝土制成。
4.2.1.1 最大的地面平整度
贴片机下方地面的倾斜度不得超过 0.6%。此倾斜度相当于在 800 mm 的距离 （即元件料车的宽
度）上高度的变化为 5 mm （Y 轴方向）和 4 mm （X 轴方向）。
4.2.1.2 贴片机重量与地面负荷
可参阅 3.3.1 小节，第 99 页了解贴片机重量和地板承载值的相关信息。
4.2.2 压缩空气供给
4.2.2.1 检查压缩空气供给
检查压缩空气供给是否符合规定的贴片机规格 （见第 3.2 节中的表格，第 97 页）。
记录安装位置上的压缩空气特征。
4
请注意
还要遵守随 SIPLACE 贴片机一起交付的文档 “SMD 系统网络和压缩空气配置 ” 中的说明
（德语 + 英语，项目编号：00197548-xx）。
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
压缩空气管路处于加压状态时，切勿进行拆解操作。
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.2 安装位置的基础设施
191
4.2.2.2 贴片机上的压缩空气连接
4

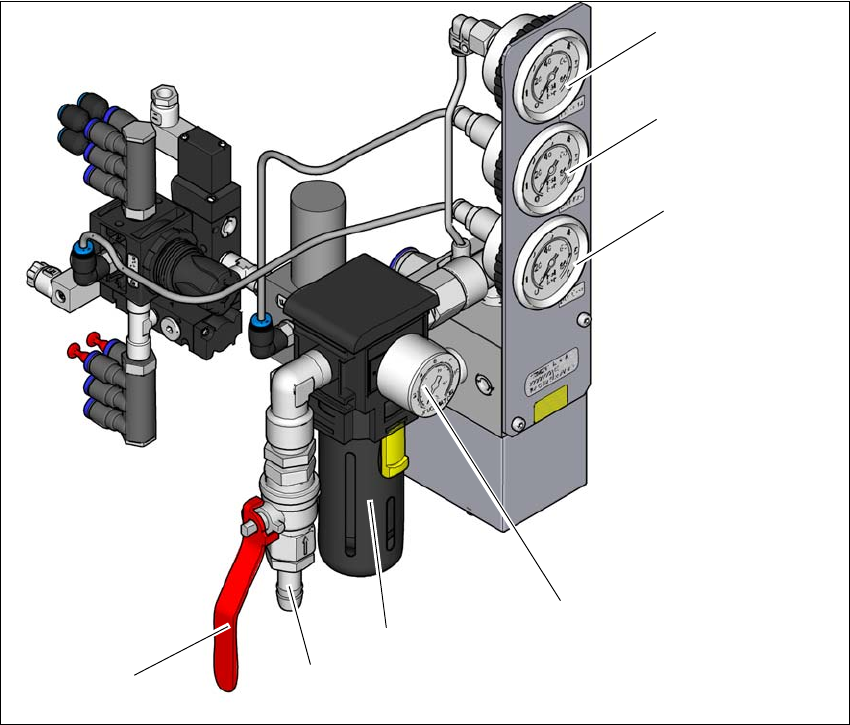

图 4.2 - 1 贴片机上的压缩空气单元
图例说明 4.2 - 1
(1) 用于测量悬臂 1 和 2 的供给压力的压力计
目标压力：0.46 ± 0.01 MPa，4.6 ± 0.1 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(2) 测量贴片机元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa，5 ± 0.25 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(3) 用于测量散料容器供料器模块供给压力的压力计
目标压力：0.25 ± 0.05 MPa，2.5 ± 0.5 巴 （显示范围：0 - 0.6 MPa，0 - 6 巴）
(4) 测量进气压力的压力计
目标压力：0.5 - 1.0 Mpa，5 - 10 巴 （显示范围：0 - 1.0 MPa，0 - 10 巴）
(5) 压缩空气过滤器
(6) 压缩空气连接
(7) 位于 “OPEN （打开）” 位置的停止阀
