4.2.3.6 检查与三相变压器初级端 T1 的连接
必须根据相应的电压配置三相变压器的初级端。
检查终端面板 (1)，确保三相变压器的初级端 （项目 2 中的电缆）连接正确，以获取相应的
供电电压。
4
图 4.2 - 6 三相变压器初级端 T1 的终端面板
(1) 三相变压器初级端 T1 的终端面板
(2) 保险丝 F5 ； 16A，特性 C ；对于交直流转换器和真空泵选项
(3) 保险丝 F4 ； 25A，特性 C ；对于切割器和 PCB 传送导轨
(4) 保险丝 F3 ； 25A，特性 C ；对于悬臂轴 (250 V-) 和贴片头轴 (150 V-)
(5) 真空泵电子器件的安装点选项
(6) 三相变压器
4
以下总览显示了三相变压器初级电压的连接选项。
请注意
日本北部 (3 x 200 V~) 和美国 (3 x 208 V) 的供电线路应连接到 3 x 204 V~ 终端。
(1)
(2)
(3)
(4)
(6)
(5)
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC 706.1 SP1 或更新 10/2014 版 4.2 安装位置的基础设施
197
4
终端面板 电压
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.2 安装位置的基础设施 使用软件版本 SC 706.1 SP1 或更新 10/2014 版
198
4.2.3.7 检查涌流限制跳线器
变压器涌流限制器 (A1) 的连接方式对于所有电压来说都是完全相同的。接头必须都插入输入电压
230V 位置。
4

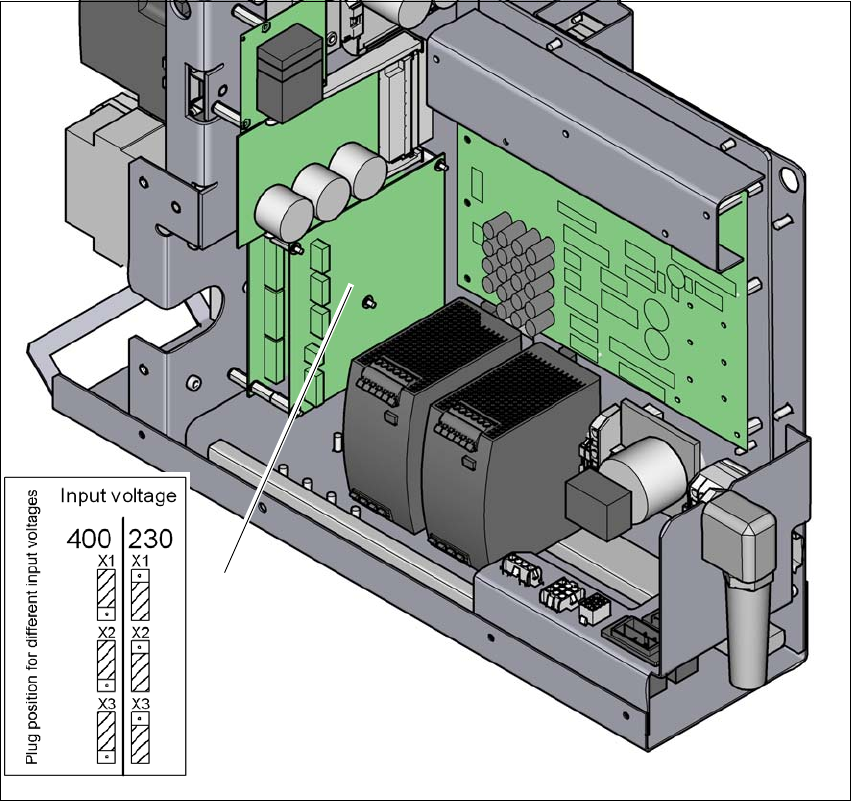

图 4.2 - 7 涌流限制板和接头的位置
(1) 变压器的涌流限制器 (A1)
(2) 配置图解
检查变压器涌流限制器的接头分配点。所有主电压的接头必须插入到输入电压 230V 点。
(1)
(2)
